Ленд Ровер Фрилендер 2. Управление микроклиматом



 Спецификация управления микроклиматом




Описание Nm lb-ft
Соединения трубопроводов хладагента компрессора кондиционера 24 18
Соединения трубопроводов хладагента конденсатора кондиционера 10 7
Нижний опорный кронштейн компрессора - бензиновый двигатель 3,2 л 25 18
Верхний опорный кронштейн компрессора - бензиновый двигатель 3,2 л:
M10 45 33
M8 25 18
M6 10 7
Болты крепления компрессора - все двигатели 25
Болты радиатора конденсатора 10 7
Болты кожуха радиатора отопителя и испарителя 7 6
Болты с головкой Torx крепления корпуса отопителя к перегородке 7 6
Измерительный датчик давления 8 6
Болты термостатического расширительного клапана 4 3
Гайка термостатического расширительного клапана 9 7







Ленд Ровер Фрилендер 2. Описание и принцип действия

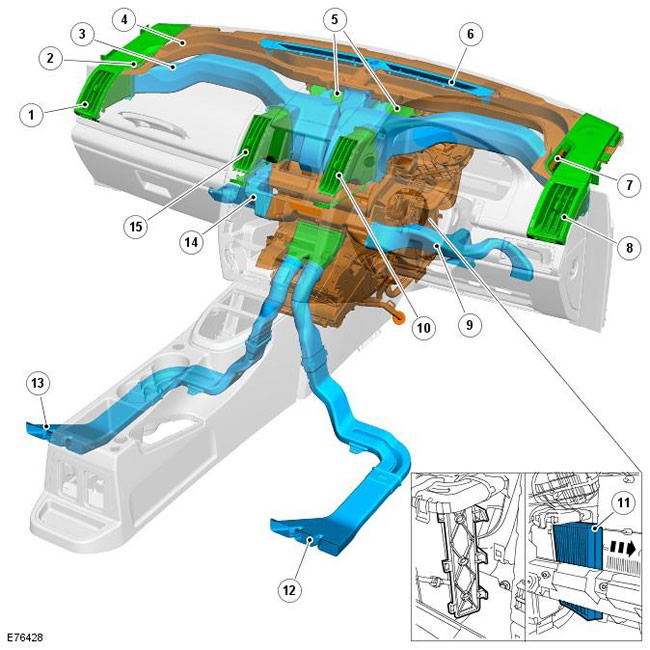

ПРИМЕЧАНИЕ: Показан вариант с правосторонним управлением, для варианта с левосторонним управлением аналогично.


Поз. № запасной части Наименование
1 - Дефлектор подачи воздуха на уровне лица/к боковому окну со стороны пассажира
2 - Дефлектор подачи воздуха к боковому окну
3 - Воздуховод подачи воздуха на уровне лица
4 - Воздуховод к боковым окнам
5 - Воздуховод подачи воздуха к лобовому стеклу
6 - Дефлектор подачи воздуха к лобовому стеклу
7 - Дефлектор подачи воздуха к боковому окну
8 - Дефлектор подачи воздуха на уровне лица/к боковому окну со стороны водителя
9 - Воздуховод подачи воздуха к нише для ног со стороны водителя
10 - Центральный дефлектор панели приборов
11 - Фильтр очистки воздуха в салоне
12 - Задний правый воздуховод салона
13 - Задний левый воздуховод салона
14 - Воздуховод подачи воздуха к нише для ног со стороны пассажира
15 - Центральный дефлектор панели приборов

Система распределения и фильтрации воздуха управляет распределением и улучшает качество воздуха, поступающего в переднюю и заднюю части салона. Основными элементами системы отопления и вентиляции являются:
  • Воздуховоды
  • Регулируемые и нерегулируемые дефлекторы
  • Фильтр очистки воздуха в салоне

Воздуховоды


Воздух, поступающий от отопителя, распределяется по воздуховодам к различным вентиляционным дефлекторам в панели приборов и к задней части автомобиля.

Воздуховод подачи воздуха на уровне лица/ к боковым окнам и воздуховод обдува лобового стекла образуют часть панели приборов в сборе.

Воздуховод каждой передней ниши для ног фиксируется на боковой стороне отопителя и крепится к поперечине салона одним винтом. Воздуховоды передних ниш для ног также служат местом установки ламп освещения ниш для ног.

Задние воздуховоды кабины также фиксируются в отопителе. Каждый воздуховод проходит под напольным покрытием и крепится к полу автомобиля одним винтом, расположенным ниже переднего сиденья.



Регулируемые и нерегулируемые вентиляционные дефлекторы


Регулируемые дефлекторы позволяют пассажирам регулировать расход и направление воздуха, поступающего из воздуховодов. На панели приборов находятся четыре регулируемых воздушных дефлектора; по одному установлено на каждом конце панели приборов и два установлено по центру.

Нерегулируемые дефлекторы - это воздуховоды с фиксированным выходом. На панели приборов находятся четыре нерегулируемых воздушных дефлектора; по одному установлено на каждом конце панели приборов и два установлено вдоль верхнего края, ниже лобового стекла.



Фильтр очистки воздуха в салоне


Воздушный фильтр салона расположен справа за панелью приборов и размещен в отопителе. Фильтр удаляет запахи и мелкие частицы, включая пыльцу, из воздуха, входящего в отопитель.
