Ленд Ровер Фрилендер 2. Усилитель тормозов



Спецификация вакуумного усилителя тормозов


Общая спецификация



Деталь Спецификации
Тип усилителя тормозной системы Двухкамерная диаметром 203,20 мм и 228,60 мм
Коэффициент передачи 8:1
Тип вакуумного насоса тормозной системы Bosch



Спецификация моментов затяжки



Описание Nm lb-ft
Гайки крепления усилителя тормозной системы к кронштейну педали тормоза 22 16
Гайки главного тормозного цилиндра 26 19
Болты вакуумного насоса тормозной системы:
Бензиновый 3,2 л 17 13
Дизельный 2,2 л 9 7











Ленд Ровер Фрилендер 2. Описание вакуумного усилителя тормозов


Фрилендер 2 > Шасси > Усилитель тормозов > Описание вакуумного усилителя тормозов

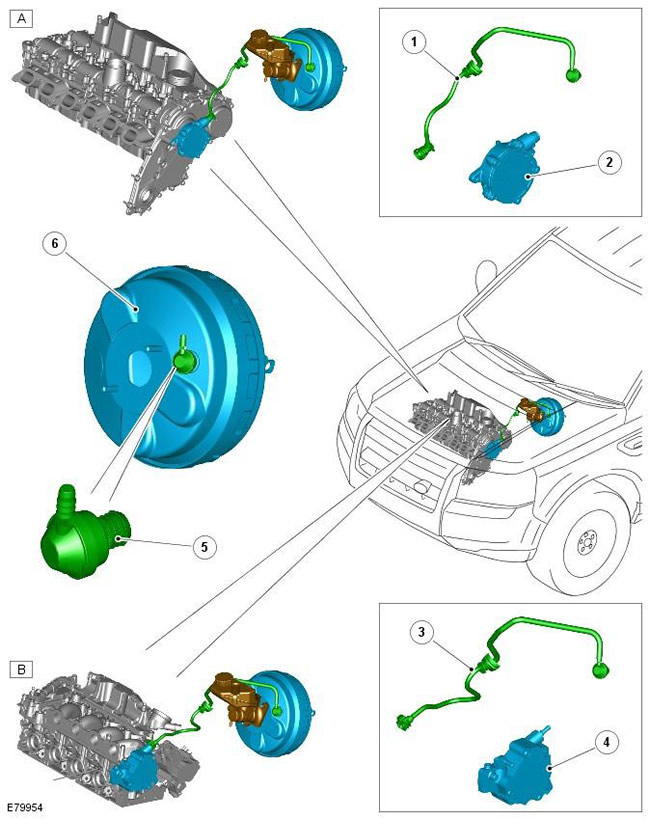

Расположение элементов


ПРИМЕЧАНИЕ: Показан вариант с левосторонним управлением, для варианта с правосторонним управлением аналогично.







Поз. № запасной части Наименование
A - Расположение элементов усилителя тормозов - двигатель i6
B - Расположение элементов усилителя тормозов - двигатель TD4
1 - Вакуумный трубопровод - двигатель i6
2 - Вакуумный насос - двигатель i6
3 - Вакуумная трубка - двигатель TD4 (до 2010 МГ)
4 - Вакуумный насос - двигатель TD4
5 - Контрольный клапан
6 - Вакуумный усилитель тормозной системы

Поддержку работы тормозной системы обеспечивает вакуумный усилитель неактивного типа.

Усилитель тормозов - это компактный блок, он занимает меньше места, чем обычный усилитель тормозов и улучшает поведение автомобиля при столкновении. Блок снабжен совместно действующими тандемными мембранами диаметром 203,20 мм и 228.60 мм.

Блок расположен в моторном отделении со стороны водителя, герметично уплотнен относительно перегородки моторного отделения прокладкой и закреплен четырьмя шпильками и гайками. Толкатель усилителя тормозов подсоединен к педали тормоза посредством пальца. Выходной толкатель усилителя располагается в главном поршне главного тормозного цилиндра. За дополнительной информацией обратитесь к главе: Гидропривод тормозов (206-06 Гидропривод тормозов, Описание и принцип действия).



Вакуумные элементы


И на бензиновом двигателе i6 и на дизельном двигателе TD4 разрежение, требуемое для работы вакуумного усилителя тормозов, создается вакуумным насосом, установленным в задней части головки цилиндров. Привод вакуумного насоса осуществляется впускным распределительным валом.

Жесткий пластиковый трубопровод соединяет вакуумный насос с обратным клапаном, который установлен на передней камере усилителя тормозов. Длина и разводка этого трубопровода в вариантах с левосторонним и правосторонним управлением различны.

Обратный клапан поддерживает разрежение, необходимое для работы усилителя тормозов и не пропускает воздух в переднюю камеру.

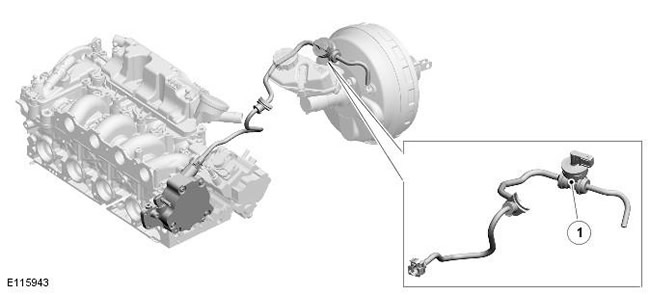

Автомобили, оснащенные системой «Стоп/Старт» - начиная с 2010 МГ








Поз. № запасной части Наименование
1 - Датчик вакуума усилителя тормозов



Датчик вакуума усилителя тормозов







Датчик вакуума в тормозной системе, представленный на автомобилях с системой «Стоп/Старт», предназначен для контролирования уровня вакуума в сервоприводе тормозов. Датчик вакуума установлен в вакуумной трубке и соединен по проводам с ECM. За дополнительной информацией обратитесь к главе: Система запуска (303-06C Система запуска - 2.2L Duratorq - Td4, Автомобили изготовленные начиная с 03/2009, Описание и принцип действия).
