Ленд Ровер Фрилендер 2. Задний тормозной суппорт




Снятие



1. Приподнимите автомобиль. Снимите колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

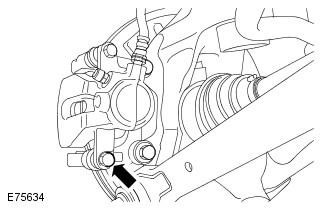

2. ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.

ПРИМЕЧАНИЕ: Используйте дополнительный ключ, чтобы предотвратить проворачивание элемента.

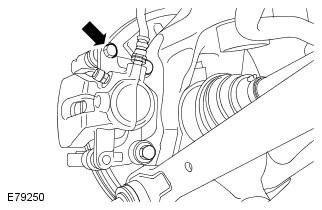

3. ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.

ПРИМЕЧАНИЕ: Используйте дополнительный ключ, чтобы предотвратить проворачивание элемента.

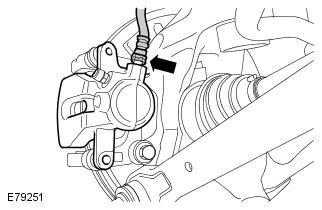

4. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

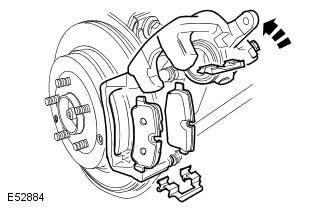

5. Снимите корпус тормозного суппорта.



Установка


1. Очистите корпус тормозного суппорта и опорную пластину специальной жидкостью для очистки тормозных механизмов.

ПРЕДУПРЕЖДЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.

2. Установите тормозной суппорт.

3. Присоедините тормозной шланг к тормозному суппорту. Момент затяжки: 30 Nm

4. Вставьте верхний болт тормозного суппорта. Момент затяжки: 30 Nm

5. Установите два зажима.

6. Установите тормозные колодки.

7. Вставьте нижний болт тормозного суппорта. Момент затяжки: 30 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что тормозной шланг не перекручен и правильно установлен.

8. Установите колесо с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

9. Удалите воздух из тормозной системы. Обратитесь к процедуре: Удаление воздуха из тормозной системы (206-00 Система тормозов – Общая информация, Общие процедуры).
