Ленд Ровер Фрилендер 2. Коробка дифференциала (задний ведущий мост)




ПРИМЕЧАНИЕ: Описание процедуры снятия в этой инструкции может содержать описание действий по установке.



Снятие


1. Приподнимите и подоприте автомобиль

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите левое заднее колесо в сборе с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

3. С посторонней помощью снимите задний глушитель. Обратитесь к процедуре: Система выпуска отработавших газов (309-00A Система выпуска отработавших газов - 3.2L NA - I6, Снятие и установка).

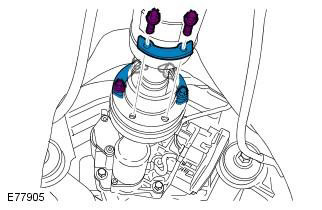

4. Отбракуйте болты.

ПРЕДУПРЕЖДЕНИЕ: Не используйте рычаг, чтобы отсоединить шарниры карданного вала от фланцев раздаточной коробки или заднего дифференциала.

Отметьте положение элементов, чтобы облегчить последующую установку. Закрепите карданный вал подходящими хомутами.







5.





6.




7. Снимите левую заднюю полуось. Обратитесь к процедуре: Задняя левая полуось (205-05 Полуоси заднего ведущего моста, Снятие и установка).

8. Домкратом для коробки передач подоприте дифференциал.

9. Отбракуйте болты.

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте положение элементов, чтобы облегчить последующую установку.






10. Отбракуйте болты.

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте положение элементов, чтобы облегчить последующую установку.

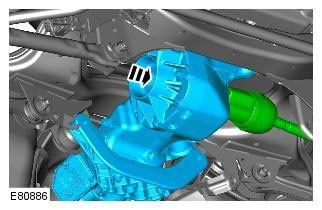

11. Аккуратно отсоедините внутренний шарнир правой полуоси от дифференциала, отведите его в сторону и привяжите.







12.




13. Аккуратно опустите и снимите коробку дифференциала.


14.
ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.







15.






Установка

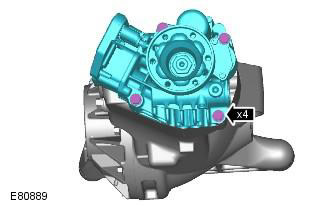

1. Установите новое уплотнительное кольцо на активную муфту.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите зону вокруг элемента и удалите из нее посторонний материал.

2. Выровняйте активную муфту по отношению к дифференциалу и затяните болты. Момент затяжки: 24 Nm

Очистите зону вокруг элемента и удалите из нее посторонний материал. Используйте новые болты.

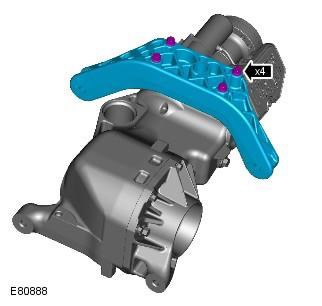

3. Установите опорный кронштейн заднего дифференциала. Момент затяжки: 35 Nm

4. При помощи домкрата для коробки передач аккуратно поднимите узел.

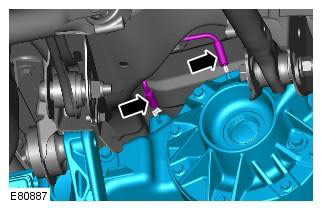

5. Подсоедините вентиляционные магистрали дифференциала.

6. Присоедините внутренний шарнир правой полуоси к дифференциалу.

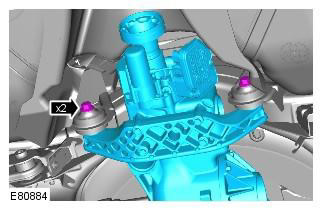

7. Вверните болты крепления передней втулки заднего дифференциала. Момент затяжки: 175 Nm

Установочные метки должны быть совмещены. Используйте новые болты.

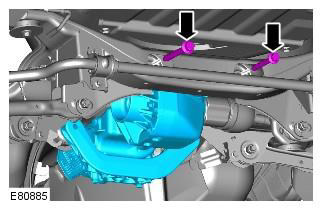

8. Вверните болты крепления задней втулки заднего дифференциала. Момент затяжки: 110 Nm

Установочные метки должны быть совмещены. Используйте новые болты.

9. Установите левую полуось. Обратитесь к процедуре: Задняя левая полуось (205-05 Полуоси заднего ведущего моста, Снятие и установка).

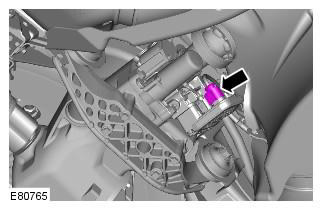

10. Состыкуйте электрический разъем модуля активной муфты.

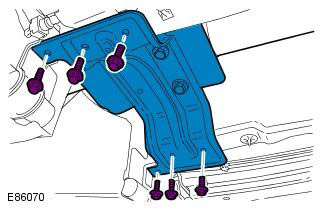

11. Установите задний опорный кронштейн карданного вала. Момент затяжки: 35 Nm

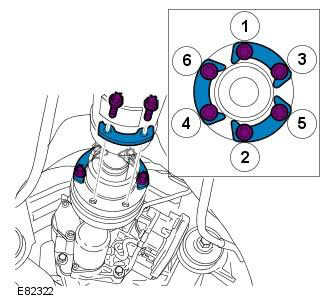

12. Подсоедините карданный вал к заднему фланцу. Момент затяжки: 40 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.






13. Установите задний глушитель. Обратитесь к процедуре: Система выпуска отработавших газов (309-00A Система выпуска отработавших газов - 3.2L NA - I6, Снятие и установка).

14. Установите левое заднее колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

15. Проверьте уровень рабочей жидкости в активной муфте и при необходимости долейте. Обратитесь к процедуре: Активируемый наполнитель фрикционной муфты (205-02 Задний ведущий мост/ дифференциал, Общие процедуры).

16. Заправьте дифференциал рабочей жидкостью. Обратитесь к процедуре: Слив трансмиссионного масла из дифференциала и заправка дифференциала трансмиссионным маслом (205-02 Задний ведущий мост/ дифференциал, Общие процедуры).
