ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.
ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют действительности.
1. Приподнимите автомобиль и установите его на опоры.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
2. Снимите систему выпуска. Обратитесь к процедуре: Система выпуска отработавших газов (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
3.

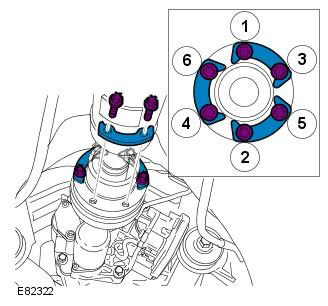

4. Момент затяжки: 40 Nm
ПРЕДУПРЕЖДЕНИЕ: Не используйте рычаг, чтобы отсоединить шарниры карданного вала от фланцев раздаточной коробки или заднего дифференциала.
Закрепите карданный вал подходящими крепежными хомутами. Используйте новые болты.

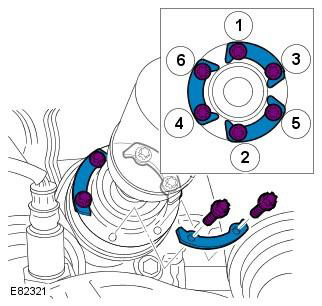

5. Момент затяжки: 40 Nm
ПРЕДУПРЕЖДЕНИЕ: Не используйте рычаг, чтобы отсоединить шарниры карданного вала от фланцев раздаточной коробки или заднего дифференциала.
Закрепите карданный вал подходящими крепежными хомутами. Используйте новые болты.

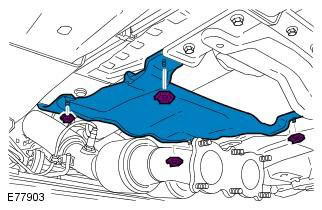

6. Момент затяжки: 25 Nm
ПРИМЕЧАНИЕ: Все автомобили до VIN 180237 и все автомобили с двигателем TD4 и АКПП, начиная с VIN 180238

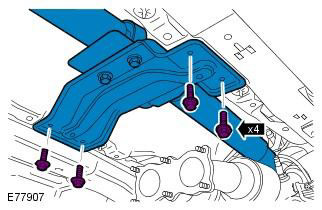

7. Момент затяжки: 25 Nm
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

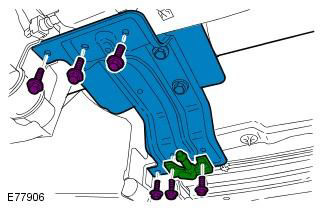

8. Момент затяжки: 25 Nm
ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.
ПРИМЕЧАНИЕ: Все автомобили до VIN 180237 и все автомобили с двигателем TD4 и АКПП, начиная с VIN 180238

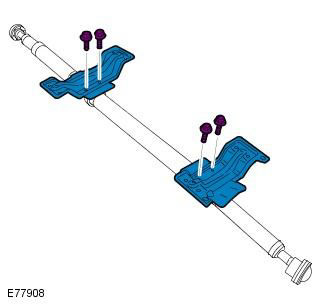

9. Момент затяжки: 25 Nm
ПРИМЕЧАНИЕ: Автомобили с двигателем TD4 и механической КПП, а также все автомобили с двигателем Si6, начиная с VIN 180238
Установка
1. Установите элементы на место, действуя в обратной последовательности.
