Ленд Ровер Фрилендер 2. Амортизатор в сборе с пружиной






Снятие


1. Снимите панель смесительной камеры. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).

2. Освободите опорные стойки капота и зафиксируйте капот в вертикальном положении.






3. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

4. Снимите колесо в сборе с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

5. Момент затяжки: 60 Nm

ПРЕДУПРЕЖДЕНИЕ: Используйте новую гайку.






6. Момент затяжки: 110 Nm






7. Сожмите пружину в сборе с амортизатором. Специальный инструмент(ы): 204-619

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.






8. Отсоедините амортизатор от кулака в сборе. Специальный инструмент(ы): 204-159






9. Ослабьте сжатие упругого элемента и амортизатора в сборе и снимите инструмент.

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

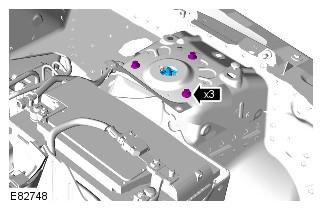

10. Снимите упругий элемент и амортизатор в сборе. Момент затяжки: 30 Nm









Установка


1. Установите элементы на место, действуя в обратной последовательности.

Убедитесь в том, что тормозной шланг не перекручен и правильно установлен.

Гайки и болты требуется затягивать, когда автомобиль опирается на подвеску.

ПРИМЕЧАНИЕ: Очистите элемент от грязи и смазки.











Ленд Ровер Фрилендер 2. Пружина передней подвески





Снятие



Удостоверьтесь в том, что устройство для сжатия пружин SWL по своим параметрам соответствует жесткости пружины, приведенной в разделе Спецификации, или превышает ее.

Всегда соблюдайте инструкции по эксплуатации устройства для сжатия пружин, предписанные изготовителем.

1. Приподнимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда устанавливайте автомобиль на надежные опоры.

2. Снимите колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

3. Снимите упругий элемент и амортизатор в сборе. Обратитесь к процедуре: Амортизатор в сборе с пружиной (204-01 Передняя подвеска, Снятие и установка).

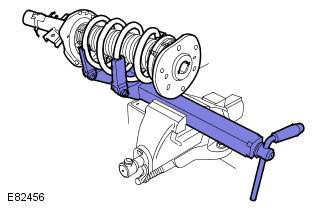

4. Установите в тиски устройство для сжатия пружин.

5. Установите амортизатор в сборе с упругим элементом в устройство для сжатия пружин.






6. ПРЕДУПРЕЖДЕНИЕ: Используйте новую гайку.

7. Извлеките старую пружину из устройства для сжатия пружин.









Установка


1. Установите в устройство для сжатия новую пружину и сожмите в достаточной степени.

2. Момент затяжки: 80 Nm






Используйте новую гайку. Обязательно выровняйте установочные метки, как показано на иллюстрации.

3. Ослабьте сжатие упругого элемента и амортизатора в сборе и извлеките их из специального инструмента.

4. Уберите из тисков устройство для сжатия пружин.

5. Установите упругий элемент и амортизатор в сборе. Обратитесь к процедуре: Амортизатор в сборе с пружиной (204-01 Передняя подвеска, Снятие и установка).

6. Установите колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
