Снятие
ПРИМЕЧАНИЕ: Описание процедуры снятия в этой инструкции может содержать описание действий по установке.
1. Снимите панель смесительной камеры. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).
2. Освободите опорные стойки капота и зафиксируйте капот в вертикальном положении.
3. Приподнимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
4. Снимите колесо в сборе с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

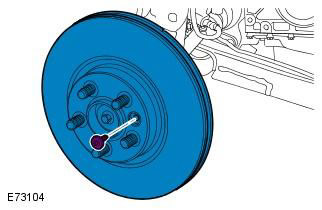

5. Момент затяжки: Этап 1: 45 Nm. Этап 2: 60°
Отбракуйте болт. Не используйте пневматический инструмент для закручивания болта. Невыполнение этого указания может привести к повреждению данного компонента.

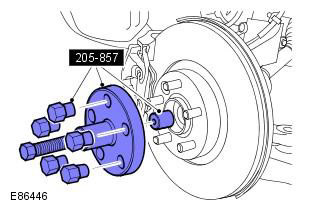

6. Отсоедините переднюю полуось от поворотного кулака, но не снимайте полностью. Специальный инструмент(ы): 205-857
ПРЕДОСТЕРЕЖЕНИЕ: Не используйте молоток, чтобы отделить полуось от ступицы в сборе, несоблюдение этого указания может привести к повреждению полуоси.

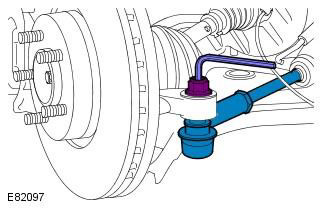

7. Момент затяжки: 60 Nm
ПРЕДУПРЕЖДЕНИЕ: Используйте новую гайку.
ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.
8. Момент затяжки: 5 Nm
9. Момент затяжки: 80 Nm
ПРЕДУПРЕЖДЕНИЕ: Используйте новую гайку наконечника рулевой тяги.
ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.
10. Специальный инструмент(ы): 211-316
11. Момент затяжки: 200 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Не нагружайте тормозной шланг.

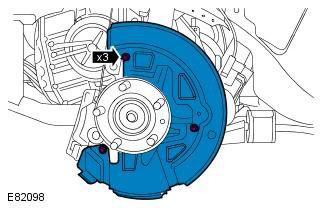

12. Момент затяжки: 35 Nm

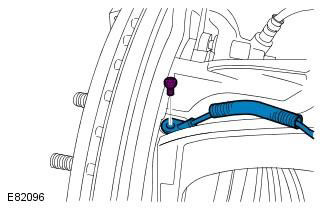

13. Момент затяжки: 10 Nm
14. Специальный инструмент(ы): 204-619
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.
15. Момент затяжки: 110 Nm
16. Специальный инструмент(ы): 204-159
17. Предостережения:
Во избежание повреждения шарового шарнира не допускайте, чтобы полуось висела, не закрепленная с одной стороны.
Не используйте молоток, чтобы отделить полуось от ступицы в сборе, несоблюдение этого указания может привести к повреждению полуоси.
18. Специальный инструмент(ы): 205-754A. Момент затяжки: 100 Nm
ПРЕДУПРЕЖДЕНИЕ: Установите новую гайку шарового шарнира нижнего рычага подвески.
ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.
Установка
1. Для установки выполните процедуру снятия в обратной последовательности.
Убедитесь в том, что тормозной шланг не перекручен и установлен в правильное положение.
Гайки и болты требуется затягивать, когда автомобиль опирается на подвеску.
Затяните болт полуоси от руки.
ПРИМЕЧАНИЕ: Все контактные поверхности элементов должны быть чистыми.
