Общее оборудование: Powertrain Jack
После слива топливо все еще может оставаться
в топливном баке. Избегайте возникновения открытого источника
пламени, искр или воспламеняющихся веществ.
При обращении с данными элементами необходимо
соблюдать предельную чистоту. Заглушите все отверстия.
Используйте новые колпачки.
ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в
некоторых деталях, однако принципиальные моменты полностью
соответствуют действительности.
Снятие
Все автомобили
1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Слейте топливо из топливного бака. Обратитесь к процедуре: Опорожнение топливного бака (310-00 Система подачи топлива - Общая информация, Общие процедуры).

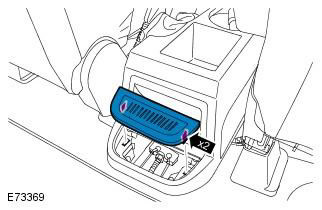

3. Снимите лоток для монет.

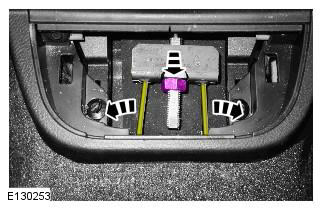

4. Отверните регулировочную гайку и отсоедините тросы стояночного тормоза от компенсатора.
5. Сложите вперед подушку правого заднего сиденья.
6. Снимите ковер и удалите втулку.
Автомобили с дополнительным отопителем, работающем на топливе
7. При обращении с данными элементами необходимо соблюдать предельную чистоту. Заглушите все отверстия. Используйте новые колпачки.
Все автомобили

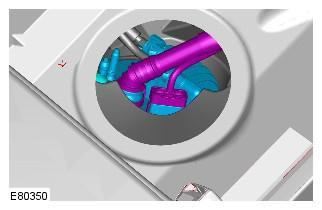

8. Отсоедините электроразъем и вентиляционный шланг.
9. Приподнимите автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
10. Снимите систему выпуска отработавших газов. Обратитесь к процедуре: Система выпуска отработавших газов (309-00A Система выпуска отработавших газов - 3.2L NA - I6, Снятие и установка).

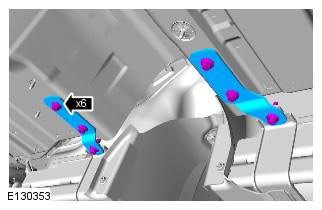

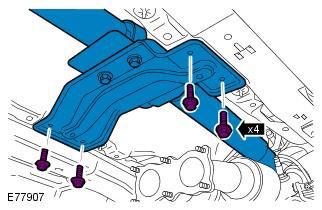

11.

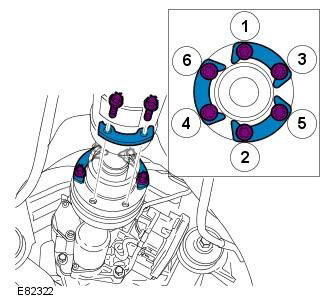

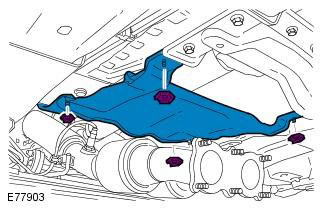

12. Момент затяжки: 40 Nm
ПРЕДУПРЕЖДЕНИЕ: Не воздействуйте рычагом на шарниры карданного вала для отсоединения раздаточной коробки или фланцев заднего дифференциала.
Закрепите карданный вал с помощью подходящих шин. Используйте новые болты.

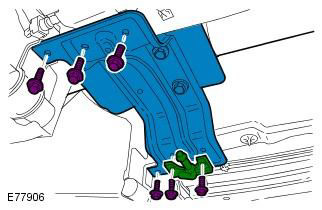

13. Момент затяжки: 25 Nm
ПРИМЕЧАНИЕ: Все автомобили до VIN 180237 и все автомобили с двигателем TD4 и АКПП, начиная с VIN 180238
14. Момент затяжки: 25 Nm
ПРИМЕЧАНИЕ: Эта операция выполняется с помощником.

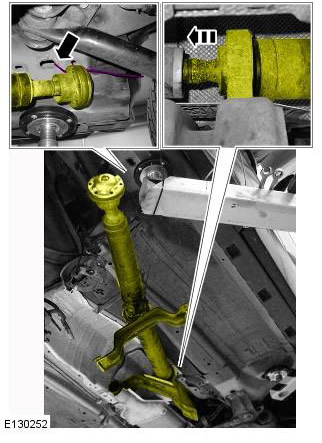

15. Сожмите средний шарнир карданного вала. Привяжите карданный вал к правой стороне автомобиля.
Убедитесь, что средний шарнир карданного вала сжат. Невыполнение этого указания может привести к повреждению данного компонента. Во избежание повреждения шарнира или чехла не допускайте, чтобы приводной вал висел, не закрепленный с одной стороны.
16. Момент затяжки: 25 Nm
ПРИМЕЧАНИЕ: Автомобили с двигателем TD4 и механической КПП, начиная с VIN 180238

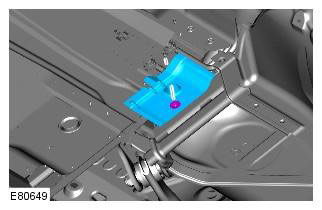

17.

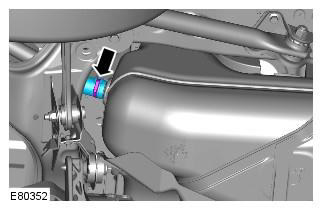

18.

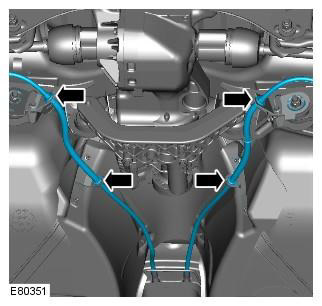

19. Отсоедините тросы стояночного тормоза от держателя на топливном баке.

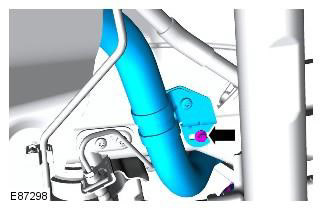

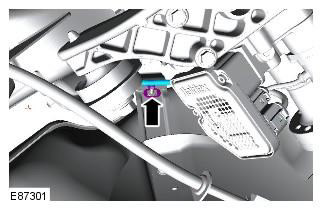

20. Снимите крышку топливопровода.

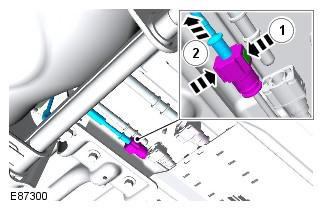

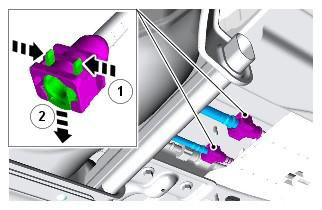

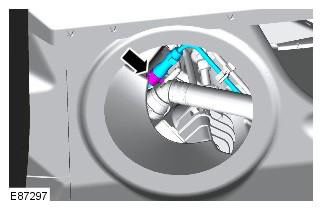

21. Отсоедините 2 топливопровода.
При обращении с данными элементами необходимо соблюдать предельную чистоту. Заглушите все отверстия. Используйте новые колпачки.
Автомобили с дополнительным отопителем, работающем на топливе
22. При обращении с данными элементами необходимо соблюдать предельную чистоту. Заглушите все отверстия. Используйте новые колпачки.
Все автомобили
23.

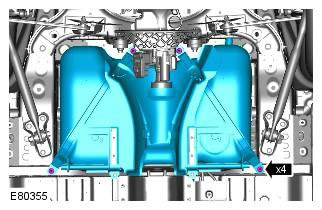

24. Снимите топливный бак. Общее оборудование: Powertrain Jack. Момент затяжки: 25 Nm
ПРЕДУПРЕЖДЕНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.
ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.

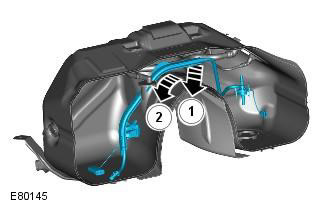

25. Снимите подушку топливного бака.
ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.

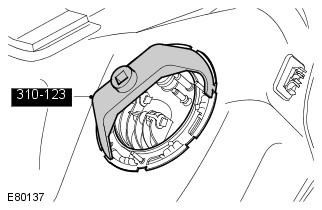

26. Снимите стопорное кольцо модуля топливного насоса. Специальный инструмент: 310-123. Момент затяжки: 200 Nm
ПРЕДОСТЕРЕЖЕНИЕ: При обращении с данными элементами необходимо соблюдать предельную чистоту.
27. Отсоедините фильтр очистки топлива.
ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить новое кольцевое уплотнение.

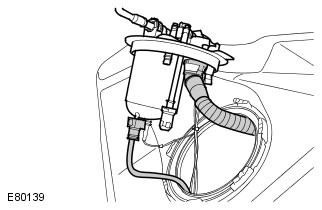

28. Снимите фильтр очистки топлива.
ПРИМЕЧАНИЕ: Показан бензиновый двигатель, для дизельного аналогично.

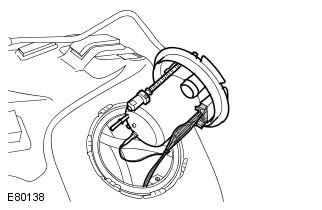

29. Снимите модуль топливного насоса.
ПРИМЕЧАНИЕ: Показан бензиновый двигатель, для дизельного аналогично.
30.

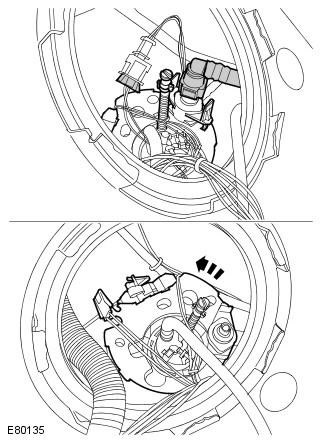

- Нажмите вниз, чтобы высвободить топливный датчик из зажима.
- Сдвиньте узел топливного датчика вперед, чтобы высвободить его из кронштейна.
- Извлеките топливный датчик из бака.

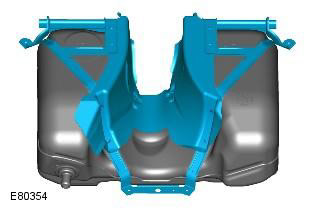

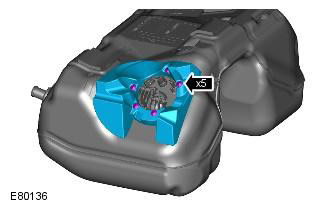

31. Снимите каркас топливного бака.
Установка
1. Установка выполняется в обратном порядке.
2. Залейте топливо в топливный бак.
3. Отрегулируйте стояночный тормоз. Обратитесь к процедуре: Регулировка троса стояночного тормоза (206-05 Стояночный тормоз и привод стояночного тормоза, Общие процедуры).
