Специальный инструмент
 310-121 Wrench, H02S |
Снятие
1. Поднимите автомобиль на подъемнике.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
2. Снимите крышку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

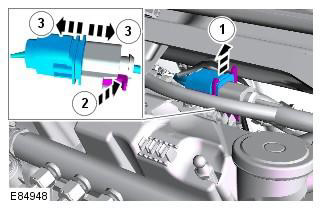

3.

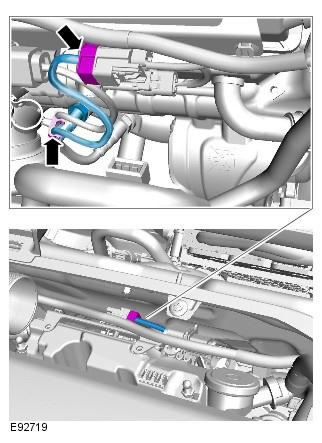

4.
5. Снимите нижний защитный экран двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).
6. Выверните DPF. Обратитесь к процедуре: Противосажевый фильтр дизельного двигателя (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
7. ПРИМЕЧАНИЕ: Установите новую прокладку.

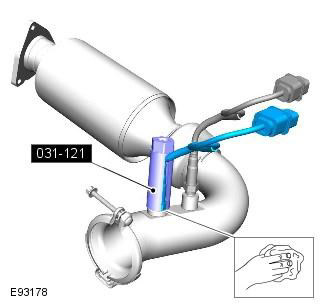

8. Специальный инструмент: 310-121
ПРЕДОСТЕРЕЖЕНИЕ: Перед отсоединением или демонтажом деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

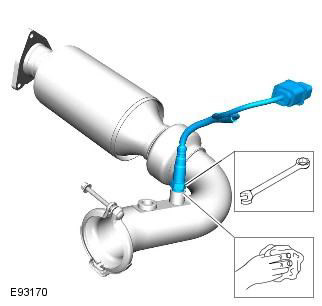

9.
Установка
1. Нанесите противозадирную смазку на резьбу датчика и штуцера. Обратитесь к процедуре: Спецификации (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Спецификации).
2. Установите датчик температуры. Момент затяжки: 35 Nm
3. Установите датчик HO2S. Специальный инструмент: 310-121. Момент затяжки: 45 Nm

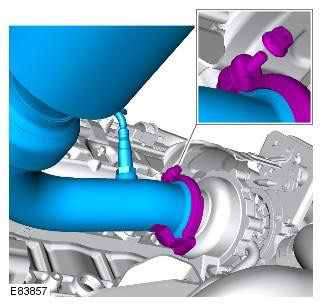

4. Установите каталитический нейтрализатор.
Очистите сопрягаемые поверхности от инородного материала. На этой стадии затяните гайку только усилием руки.
5. Установите DPF. Обратитесь к процедуре: Противосажевый фильтр дизельного двигателя (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
6. Затяните гайку крепления каталитического нейтрализатора к турбокомпрессору. Момент затяжки: 10 Nm
7. Установите нижний защитный экран двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).
8. Подсоедините электрический разъем подогреваемого кислородного датчика (HO2S).
9. Состыкуйте электрический разъем датчика температуры.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в правильности расположения жгутов электропроводки.
10. Установите крышку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
