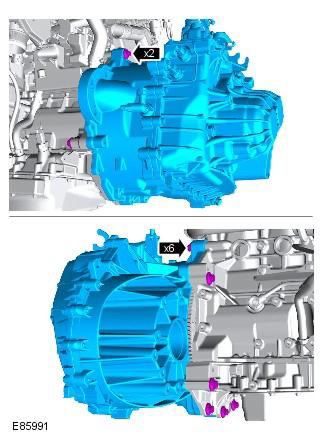

2. Установите узел коробки передач. Момент затяжки: 65 Nm

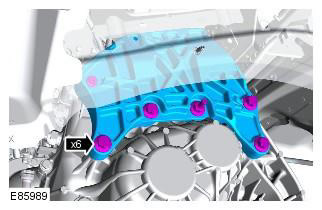

3. Установите опорный кронштейн коробки передач. Момент затяжки: M12 80 Nm. M8 24 Nm

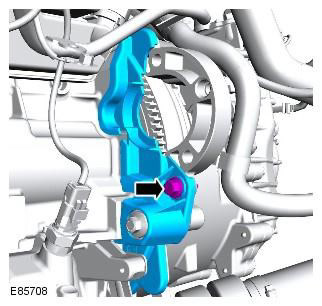

4. Закрепите кабель заземления на кронштейне коробки передач. Момент затяжки: 25 Nm

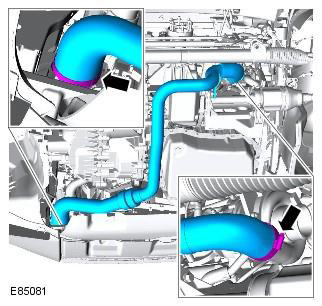

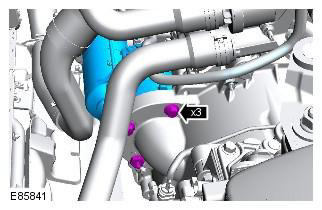

5. Установите выпускной трубопровод турбокомпрессора.
6. Установите переднюю крышку маховика. Момент затяжки: 60 Nm

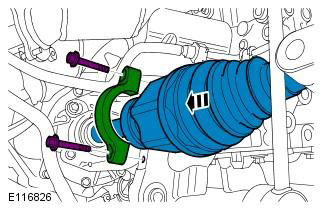

7. Установите правую полуось. Момент затяжки: Опора карданного вала 25 Nm

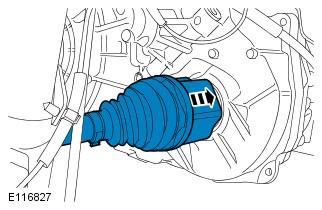

8. Установите левую полуось.
9. Установите регулировочный инструмент на передний подрамник.

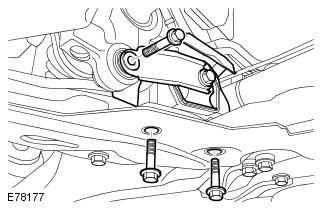

10. Установите передний подрамник. Момент затяжки: Болты опорного кронштейна 25 Nm. Болты подрамника: Этап 1: 140 Nm. Этап 2: 240°
ПРЕДОСТЕРЕЖЕНИЕ: Используйте только новые болты подрамника.
ПРИМЕЧАНИЕ: Вверните, но не затягивайте полностью болты крепления переднего подрамника.

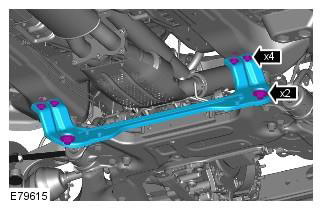

11. Установите поперечину подрамника. Момент затяжки: Болты поперечины 45 Nm. Болты подрамника: Этап 1: 140 Nm, Этап 2: 240°
ПРЕДОСТЕРЕЖЕНИЕ: Используйте только новые болты.
ПРИМЕЧАНИЕ: Вверните, но не затягивайте полностью болты крепления заднего подрамника.

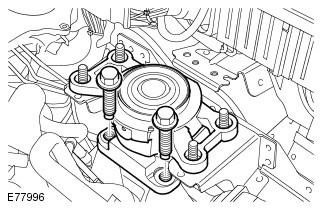

12. Установите нижнюю опорную подушку. Момент затяжки: 110 Nm
13. Установите топливопровод.

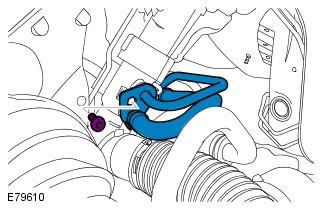

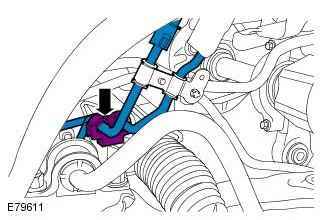

14. Присоедините нагнетательные магистрали рулевого механизма. Момент затяжки: 25 Nm

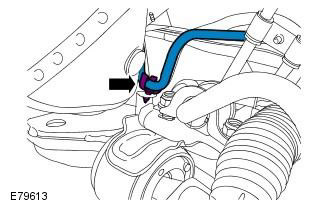

15. Установите трубку рабочей жидкости усилителя рулевого управления в зажим.

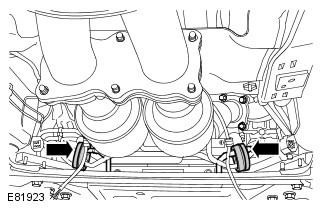

16. Закрепите каталитический нейтрализатор распределительной трубы.

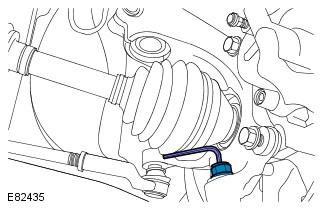

17. Подсоедините шаровые шарниры наконечников левой и правой рулевых тяг. Момент затяжки: 80 Nm
ПРЕДУПРЕЖДЕНИЕ: Используйте новые гайки.
18. Установите шаровой шарнир нижнего рычага подвески. Момент затяжки: 110 Nm
ПРЕДУПРЕЖДЕНИЕ: Установите новую гайку шарового шарнира нижнего рычага подвески.
ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.
19. Присоедините обе передние стойки к штанге стабилизатора. Момент затяжки: 55 Nm
ПРЕДУПРЕЖДЕНИЕ: Используйте новые гайки.
ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.

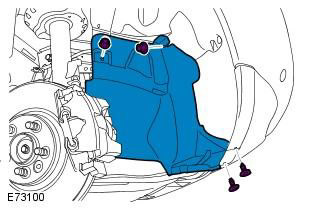

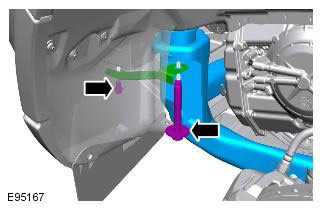

20. Установите обе удлинительные панели брызговика крыла.
ПРИМЕЧАНИЕ: На иллюстрации показана правая сторона, на левой стороне процедура выполняется аналогичным образом.
21. Установите передние колеса в сборе с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
22. Установите 2 болта крепления коробки передач к кузову. Момент затяжки: 175 Nm

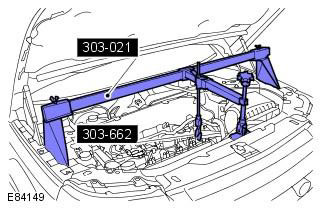

23. Уберите подпорку из-под двигателя.
24. Установите стартер. Обратитесь к процедуре: Стартер (303-06B Система запуска - 2.2L Duratorq - Td4, Снятие и установка).
25. Установите блок селектора коробки передач. Обратитесь к процедуре: Рычажный механизм переключения передач (308-06 Наружные органы управления механической коробкой передач в блоке с ведущим мостом/ коробкой передач, Снятие и установка).

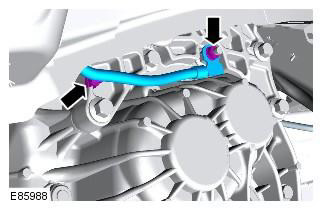

26. Присоедините гидравлический шланг рабочего цилиндра сцепления и закрепите хомутом.

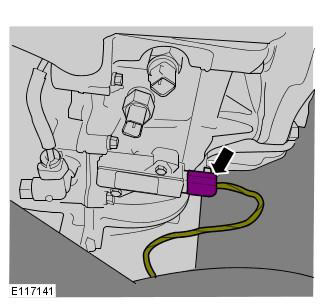

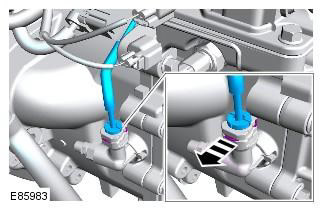

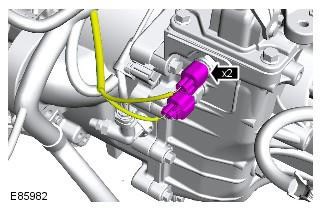

27. Подсоедините электрические разъемы переключателя положения 1-й и задней передач.
28. ПРИМЕЧАНИЕ: Момент фиксации защелок должен сопровождаться отчетливым щелчком.

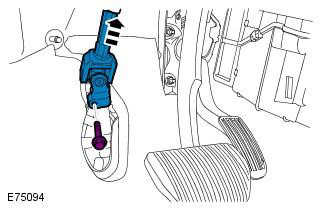

29. Подсоедините рулевую колонку к рулевому механизму. Момент затяжки: 25 Nm
ПРЕДУПРЕЖДЕНИЕ: Вверните новый болт упругой муфты рулевой колонки.
30. Заправьте коробку передач трансмиссионной жидкостью. Обратитесь к процедуре: Слив трансмиссионной жидкости из коробки передач и заливка трансмиссионной жидкости в коробку передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
31. Установите поддон аккумуляторной батареи. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).
32. Удалите воздух из системы сцепления. Обратитесь к процедуре: Удаление воздуха из системы сцепления (308-00 Механическая коробка передач/ коробка передач в блоке с ведущим мостом и сцепление - Общая информация, Общие процедуры).
33. Заправьте рабочей жидкостью систему усилителя рулевого управления и удалите из системы воздух. Обратитесь к процедуре: Удаление воздуха из системы усилителя рулевого управления (211-00 Система рулевого управления - Общая информация, Общие процедуры).
