Специальный инструмент
 205-754A Splitter, Ball Joints |
 211-316 Separator, Ball Joint |
Общее оборудование: Powertrain Jack
1. Снимите поддон аккумуляторной батареи. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).
2. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
3. Откачайте жидкость из бачка усилителя рулевого управления.

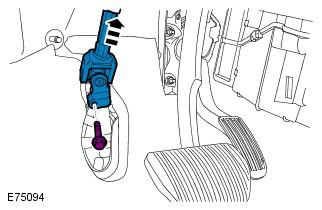

4. Отсоедините нижнюю секцию рулевой колонки от рулевого механизма.
ПРЕДУПРЕЖДЕНИЕ: Вверните новый болт шарнирной муфты рулевой колонки.
5. Снимите селектор коробки передач. Обратитесь к процедуре: Рычажный механизм переключения передач (308-06 Наружные органы управления механической коробкой передач в блоке с ведущим мостом/ коробкой передач, Снятие и установка).
6. Снимите стартер. Обратитесь к процедуре: Стартер (303-06B Система запуска - 2.2L Duratorq - Td4, Снятие и установка).

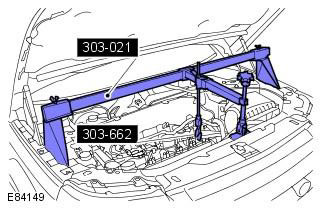

7. Подоприте двигатель.
8.
9. ПРИМЕЧАНИЕ: При наличии.
10.
11.
12.
13.
14. Слейте масло из коробки передач. Обратитесь к процедуре: Слив трансмиссионной жидкости из коробки передач и заливка трансмиссионной жидкости в коробку передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
15. Снимите передние колеса с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

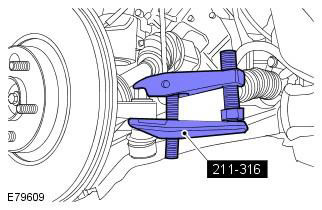

16. Используя специальный инструмент, высвободите шаровые шарниры левой и правой рулевых тяг. Специальный инструмент: 211-316

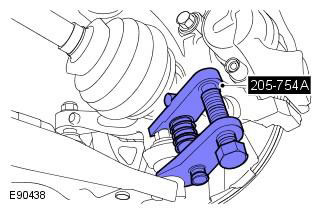

17. Используя специальный инструмент, снимите шаровой шарнир нижнего рычага. Специальный инструмент: 205-754A
18. Отсоедините обе передние стойки от стабилизатора.
ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.
ПРИМЕЧАНИЕ: Отбракуйте 2 гайки.

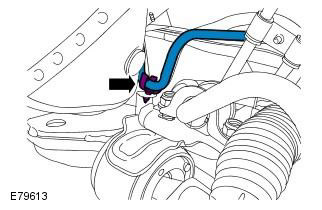

19. Отсоедините нагнетательные магистрали от рулевого механизма.

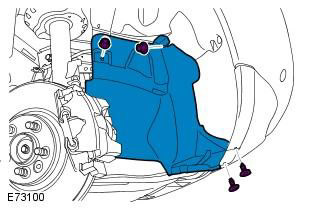

20. Снимите обе удлинительные панели брызговика крыла.
ПРИМЕЧАНИЕ: На иллюстрации показана правая сторона, на левой стороне процедура выполняется аналогичным образом.
21. Снимите заглушку отверстия буксировочного устройства.

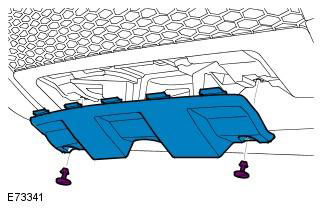

22. Снимите 2 болта, фиксирующие крышку бампера.

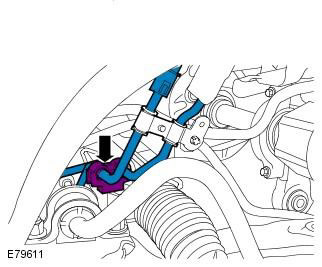

23. Высвободите магистрали усилителя рулевого управления.
24. Высвободите топливопровод.
ПРЕДОСТЕРЕЖЕНИЕ: Подготовьтесь к сбору проливаемой жидкости.
ПРИМЕЧАНИЕ: Заглушите все отверстия.

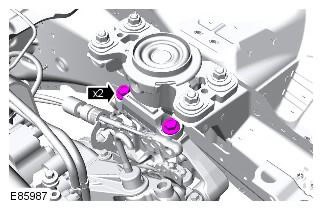

25. Снимите подушку нижней опоры.
26. Отсоедините каталитический нейтрализатор с распределительной трубой.
27. Подоприте подрамник. Общее оборудование: Powertrain Jack

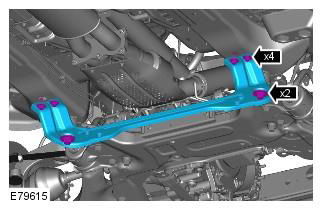

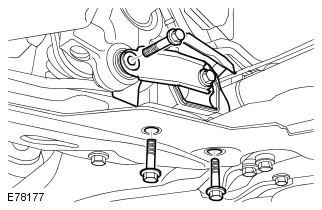

28. Снимите поперечину переднего подрамника.
ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты подрамника.
29. Опустите передний подрамник в сборе.
Отметьте положение элементов, чтобы облегчить последующую установку. Используйте новые болты подрамника.

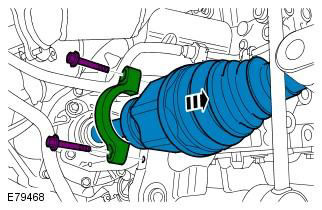

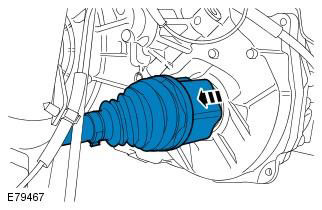

30. Отсоедините левую полуось.
31. Отсоедините правую полуось.

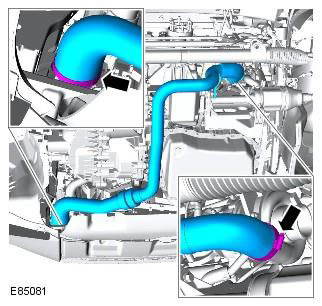

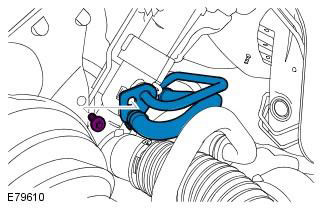

32. Снимите выпускной трубопровод турбокомпрессора.
33.

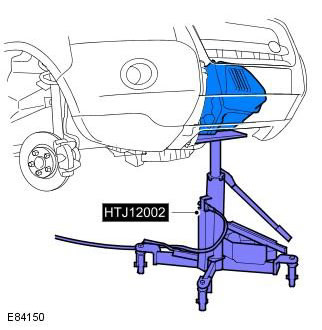

34. Поддержите коробку передач. Общее оборудование: Powertrain Jack
35.
36. ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок требуется незамедлительно промыть холодной водой.
