Ленд Ровер Фрилендер 2. Органы управления АКПП









Спецификация наружных органов управления




Общая спецификация



Деталь Спецификации
Параметр Тросовое переключение



Моменты затяжки



Описание Nm lb-ft
Болт крепления опорного кронштейна к коробке передач 24 18
Механизм переключения в сборе к полу 10 7
Болт крепления изолирующей втулки троса переключения к кузову 7 5
Рыча переключения к коробке передач 14 10









Описание и принцип действия

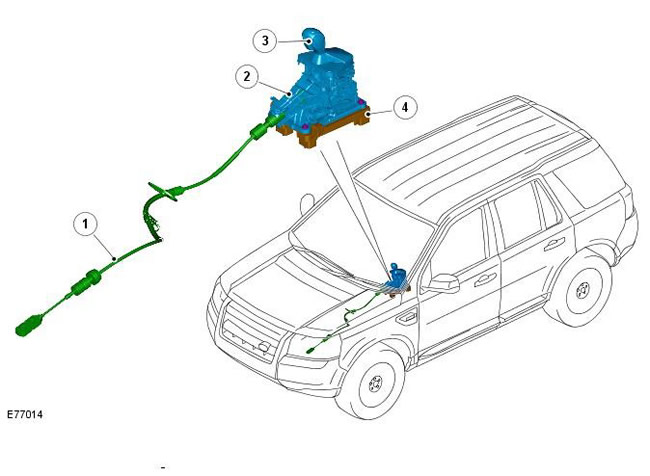

Поз. № запасной части Наименование
1 - Трос селектора
2 - Рычаг селектора в сборе
3 - Рукоятка селектора, чехол и модуль подсветки
4 - Опорная пластина рычага селектора

Внешние органы управления автоматической коробкой передач - это рычаг селектора в сборе и трос коробки передач. С помощью рычага селектора водитель выбирает передачи движения вперед и заднего хода, а также может задействовать спортивный режим или ручной режим "CommandShift™".

Водитель получает подтверждение перемещения рычага селектора: загорается соответствующий светодиод (LED) на панели отделки рычага селектора и появляется соответствующее сообщение на экране центра сообщений на щитке приборов.
