ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль
надежные опоры.
2. Слейте жидкость из коробки передач. Обратитесь к процедуре:
Слив и заливка трансмиссионной жидкости - 3.2L NA - I6 (307-01
Автоматическая коробка передач/ коробка передач в блоке с
ведущим мостом, Общие процедуры).
3. Снимите передний подрамник в сборе. Обратитесь к процедуре:
Передний подрамник (502-00 Уни-кузов, подрамник и система
крепления, Снятие и установка).

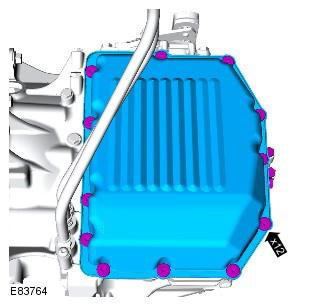

4. ПРЕДОСТЕРЕЖЕНИЕ: Подготовьтесь к сбору
вытекающего масла.
5. Снимите прокладку.
Установка
1. Для получения информации о спецификации герметика обратитесь
к разделу спецификаций. Обратитесь к процедуре: Спецификации
(307-01 Автоматическая коробка передач/ коробка передач в блоке
с ведущим мостом, Спецификации).

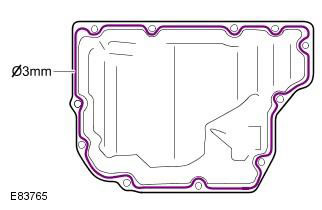

2. Нанесите герметик в форме валика диаметром 3 мм на показанное
место.
3. Установите картер для трансмиссионной жидкости и затяните
болты в перекрестной последовательности. Момент затяжки: 14
Nm
4. Установите передний подрамник. Обратитесь к процедуре:
Передний подрамник (502-00 Уни-кузов, подрамник и система
крепления, Снятие и установка).
5. Заправьте коробку передач трансмиссионной жидкостью.
Обратитесь к процедуре: Слив и заливка трансмиссионной жидкости
- 3.2L NA - I6 (307-01 Автоматическая коробка передач/ коробка
передач в блоке с ведущим мостом, Общие процедуры).
Ленд Ровер Фрилендер 2. Главный гидрораспределитель АКПП
Снятие
1. Снимите крышку и отсоедините провод массы от аккумулятора.
Обратитесь к процедуре: Спецификации (414-00 Система зарядки -
Общая информация, Спецификации).
2. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль
надежные опоры.
3. Снимите масляный картер. Обратитесь к процедуре: Поддон
картера трансмиссии (307-01 Автоматическая коробка передач/
коробка передач в блоке с ведущим мостом, Снятие и установка).

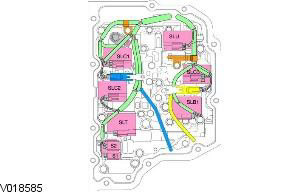

Будьте аккуратны, чтобы не повредить жгуты
электропроводки. Отметьте положение установки элемента перед его
снятием.
6. Снимите всасывающую крышку и отбракуйте прокладку.
7.

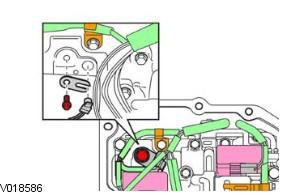

8. Отметьте положение установки элемента
перед его снятием. Будьте аккуратны, чтобы не повредить жгуты
электропроводки.
Установка
1. Установите блок клапанов, но не затягивайте его на этой
стадии.
ПРИМЕЧАНИЕ: Установите этот элемент в
положение, отмеченное при снятии.
2. Установите всасывающую крышку и новую прокладку, но не
затягивайте на этой стадии.
3. Затяните болты в указанной последовательности. Момент
затяжки: 10 Nm
4. Расположите и подсоедините жгут электропроводки.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в
правильности расположения жгутов электропроводки.
5. Установите датчик температуры масла. Момент затяжки: 10 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Следует установить новое
уплотнительное кольцо.
ПРИМЕЧАНИЕ: Смажьте новое уплотнительное
кольцо трансмиссионной жидкостью.
6. Установите масляный картер. Обратитесь к процедуре: Поддон
картера трансмиссии (307-01 Автоматическая коробка передач/
коробка передач в блоке с ведущим мостом, Снятие и установка).
7. Подсоедините провод массы к аккумулятору и установите крышку.
Обратитесь к процедуре: Спецификации (414-00 Система зарядки -
Общая информация, Спецификации).
