Ленд Ровер Фрилендер 2. Установка автоматической коробки передач (двигатель 2.2L Duratorq Td4)




Общее оборудование: Powertrain Jack

ПРИМЕЧАНИЕ: Если коробка передач снимается для получения доступа, не требуется сливать трансмиссионную жидкость, поскольку охладитель трансмиссионной жидкости не отсоединяется от коробки передач в сборе.

ПРИМЕЧАНИЕ: Если необходимо снять коробку передач, не нужно сливать трансмиссионную жидкость, в случае если охладитель жидкости не отключен от блока коробки передач.



Установка


1. Снимите держатель гидротрансформатора.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что штифты по-прежнему находятся в двигателе, а не в коробке передач.

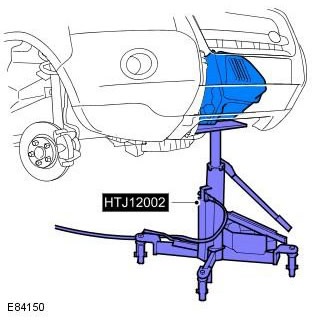

2. Установите коробку передач и гидротрансформатор. Момент затяжки: 47 Nm

Проследите за тем, чтобы гидротрансформатор оставался в коробке передач. Правильно расположите элемент на установочных штифтах. Очистите сопрягаемые поверхности и удалите с них следы ржавчины или инородный материал. Убедитесь в том, что штифты располагаются на двигателе, а не на коробке передач.

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

3. Уберите домкрат. Общее оборудование: Powertrain Jack

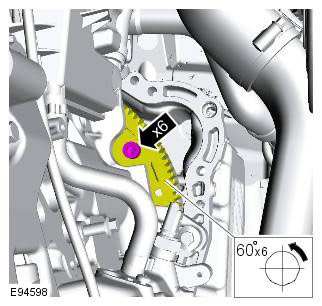

4. Зафиксируйте гидротрансформатор на планшайбе. Момент затяжки: 60 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.






5. Установите крышку доступа.

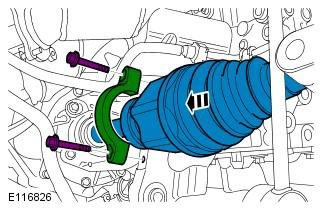

6. Установите правую полуось. Момент затяжки: Опора карданного вала 25 Nm

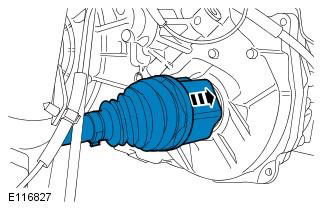

7. Установите левую полуось.

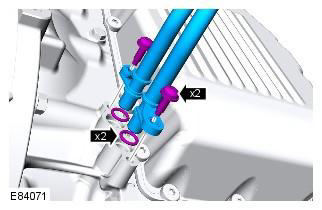

8. Подсоедините магистрали охладителя трансмиссионной жидкости. Момент затяжки: 10 Nm

Очистите область вокруг элемента и удалите из нее посторонние вещества. Установите новые кольцевые уплотнения.

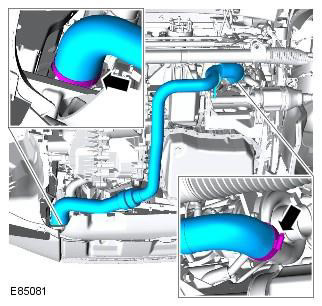

9. Установите выпускной трубопровод турбокомпрессора.






10. Установите регулировочный инструмент на передний подрамник.






11. Установите передний подрамник. Момент затяжки: Болты опорного кронштейна 25 Nm. Болты подрамника - Этап 1: 140 Nm. Этап 2: 240°

ПРЕДОСТЕРЕЖЕНИЕ: Используйте только новые болты подрамника.

ПРИМЕЧАНИЕ: Вверните, но не затягивайте полностью болты крепления переднего подрамника.

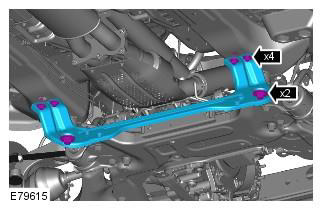

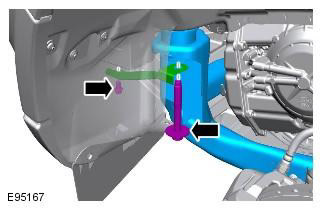

12. Установите поперечину подрамника. Момент затяжки: Болты поперечины 45 Nm. Болты подрамника - Этап 1: 140 Nm. Этап 2: 240°

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.

ПРИМЕЧАНИЕ: Вверните, но не затягивайте полностью болты крепления заднего подрамника.






13. Установите топливопровод.

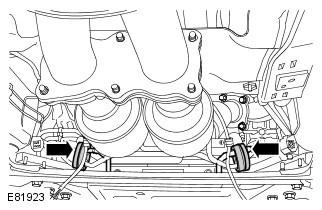

14. Закрепите каталитический нейтрализатор распределительной трубы.

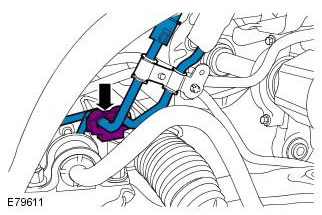

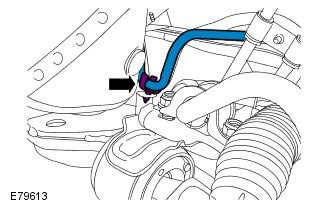

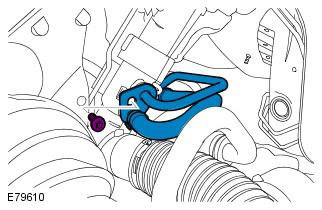

15. Присоедините нагнетательные магистрали рулевого механизма. Момент затяжки: 25 Nm

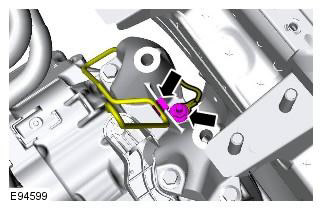

16. Закрепите линии усилителя рулевого управления.

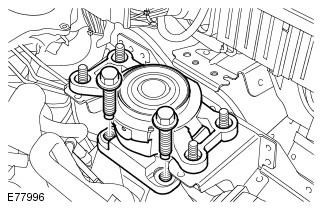

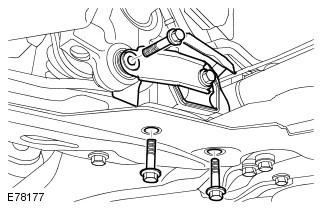

17. Установите нижнюю опорную подушку. Момент затяжки: 110 Nm






18. Установите шаровой шарнир нижнего рычага подвески. Момент затяжки: 110 Nm

ПРЕДУПРЕЖДЕНИЕ: Установите новую гайку шарового шарнира нижнего рычага подвески.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.

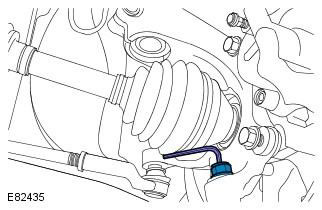

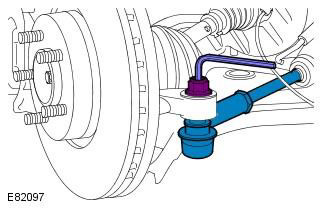

19. Подсоедините шаровые шарниры наконечника рулевой тяги. Момент затяжки: 80 Nm

ПРЕДУПРЕЖДЕНИЕ: Используйте новые гайки.






20. Присоедините обе передние стойки к штанге стабилизатора. Момент затяжки: 55 Nm

ПРЕДУПРЕЖДЕНИЕ: Используйте новые гайки.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.

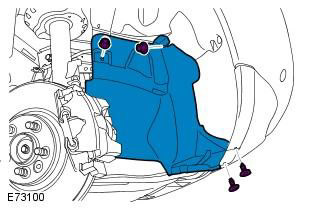

21. Установите левую удлинительную панель брызговика крыла.

ПРИМЕЧАНИЕ: На иллюстрации показана правая сторона, на левой стороне процедура выполняется аналогичным образом.






22. Установите передние колеса в сборе с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

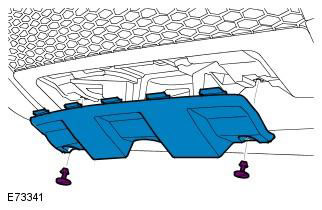

23. Установите заглушку отверстия буксировочного устройства. Момент затяжки: Болты крепления крышки бампера 10 Nm

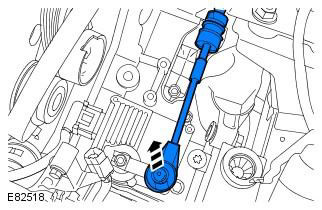

24. Закрепите и подсоедините трос рычага селектора.

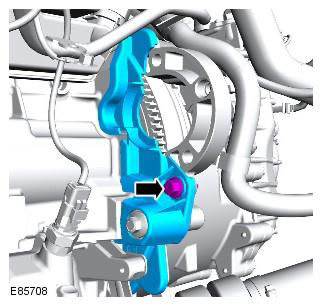

25. Установите кронштейн опоры двигателя. Момент затяжки: 90 Nm






26. Установите ремень заземления. Момент затяжки: 25 Nm

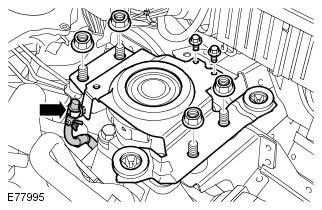

27. Установите левую опору двигателя. Момент затяжки: 175 Nm

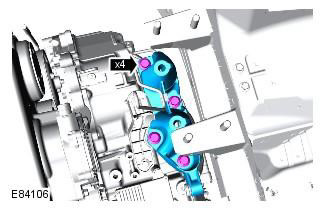

28. Установите кронштейн. Момент затяжки: M12 80 Nm. M8 25 Nm

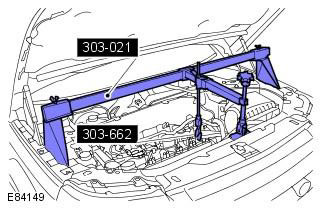

29. Уберите подпорку из-под двигателя.






30. Установите стартер. Обратитесь к процедуре: Стартер (303-06B Система запуска - 2.2L Duratorq - Td4, Снятие и установка).

31. Установите поддон аккумуляторной батареи. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).

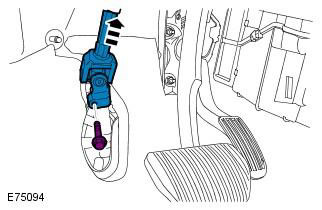

32. Подсоедините рулевую колонку к рулевому механизму. Момент затяжки: 25 Nm

ПРЕДУПРЕЖДЕНИЕ: Вверните новый болт упругой муфты рулевой колонки.






33. Заправьте коробку передач трансмиссионной жидкостью. Обратитесь к процедуре: Слив и заливка трансмиссионной жидкости - 2.2L Duratorq - Td4 (307-01 Автоматическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).

ПРЕДОСТЕРЕЖЕНИЕ: Перед запуском двигателя убедитесь, что в резервуаре достаточно рабочей жидкости усилителя рулевого управления. Невыполнение этого указания может привести к повреждению автомобиля.

34. Заправьте рабочей жидкостью систему усилителя рулевого управления и удалите из системы воздух. Обратитесь к процедуре: Удаление воздуха из системы усилителя рулевого управления (211-00 Система рулевого управления - Общая информация, Общие процедуры).

35. Если должен быть установлен новый элемент, настройте конфигурацию с помощью диагностического оборудования, одобренного компанией Land Rover.
