Ленд Ровер Фрилендер 2. Датчик положения коленчатого вала (СКР) двигателя 2.2L Duratorq Td4





ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Снятие

1. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите переднее колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

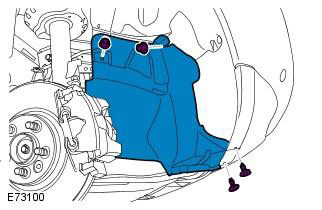

3.

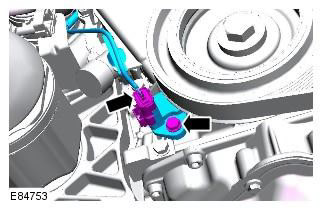

4. Момент затяжки: 8 Nm





ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в правильности расположения жгутов электропроводки.



Установка

1. Установка выполняется в обратном порядке.













Ленд Ровер Фрилендер 2. Датчик температуры охлаждающей жидкости двигателя (ECT) двигателя 2.2L Duratorq Td4





Снятие

1. Снимите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).

2. Снимите обшивку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

3. Слейте охлаждающую жидкость из системы охлаждения. Обратитесь к процедуре: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Общие процедуры).

4. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

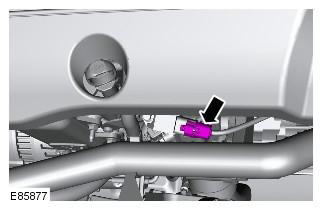

5. Подготовьтесь к сбору вытекающей охлаждающей жидкости. Необходимо установить новое кольцевое уплотнение.

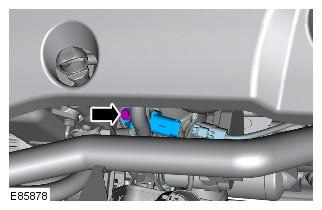

6. ПРИМЕЧАНИЕ: Снимите уплотнительное кольцо круглого сечения и отбракуйте его.







8.





Установка

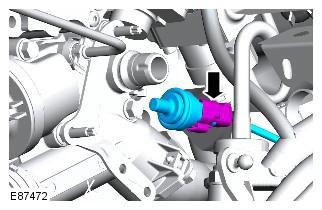

1. Состыкуйте штекерный разъем датчика температуры охлаждающей жидкости двигателя (ECT).

2. Установите датчик температуры охлаждающей жидкости двигателя (ECT).

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить новое кольцевое уплотнение.

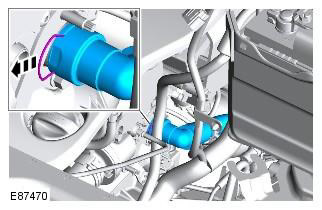

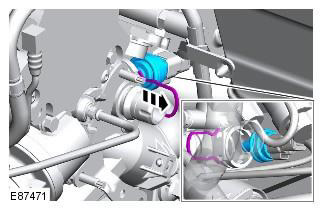

3. Подсоедините выпускной трубопровод отопителя.

4. Установите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).

5. Установите защиту двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

6. Заправьте систему охлаждения и удалите из нее воздух. Обратитесь к процедуре: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Общие процедуры).













Ленд Ровер Фрилендер 2. Датчик абсолютного давления в коллекторе (MAP) двигателя 2.2L Duratorq Td4





Снятие



1.



2. Момент затяжки: 10 Nm







Установка

1. При установке выполните процедуру снятия в обратной последовательности.
