Ленд Ровер Фрилендер 2. Датчик положения распределительного вала (СМР) двигателя 2.2L Duratorq Td4

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.

Снятие

1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

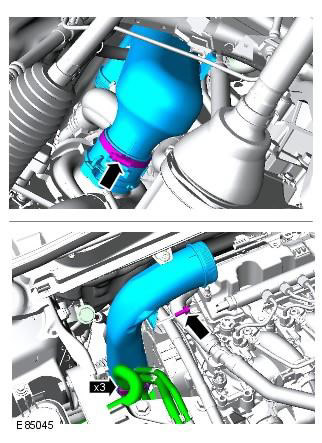

3. Снимите обшивку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

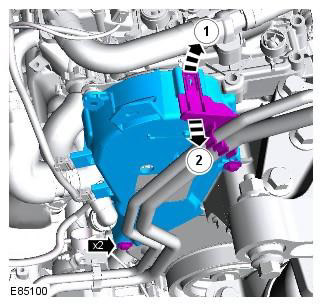

6. Момент затяжки: 6 Nm

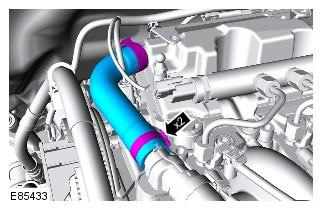

7. Снимите и отбракуйте хомуты шланга.

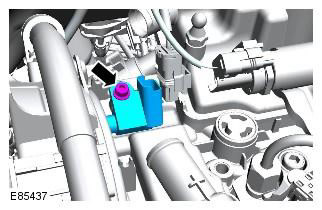

9. Момент затяжки: 4 Nm

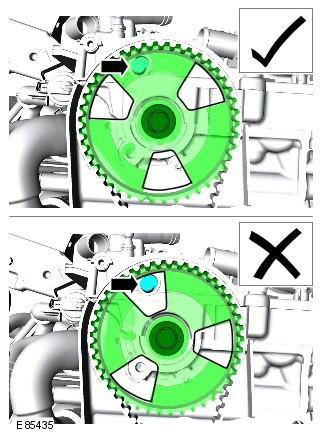

10. Только новый датчик CMP: Кончик датчика CMP должен располагаться на одной из 4 перемычек, в задней части шкива коленчатого вала, для обеспечения правильной установки датчика положения распредвала.

ПРЕДОСТЕРЕЖЕНИЕ: Неправильная установка датчика положения распредвала (CMP) может привести к повреждению двигателя.

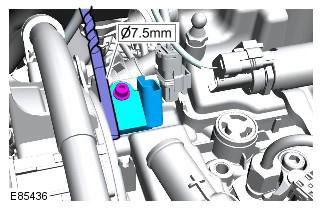

11. Только использованный датчик CMP: Вставьте сверло диаметром 7,5 мм между крышкой клапана и датчика положения распредвала, как показано на рисунке, чтобы правильно установить датчик положения распредвала.

ПРЕДОСТЕРЕЖЕНИЕ: Неправильная установка датчика положения распредвала (CMP) может привести к повреждению двигателя.

Установка

1. Установка выполняется в обратном порядке.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите элемент от грязи и смазки.
