ПРИМЕЧАНИЕ: Описание процедуры снятия может
содержать описание действий по установке.
Снятие
1. Приподнимите автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль
надежные опоры.
2. Снимите крышку и отсоедините провод массы от аккумулятора.
Обратитесь к процедуре: Спецификации (414-00 Система зарядки -
Общая информация, Спецификации).
3. Снимите правое переднее колесо. Обратитесь к процедуре:
Колесо и шина (204-04 Колеса и шины, Снятие и установка).
4.

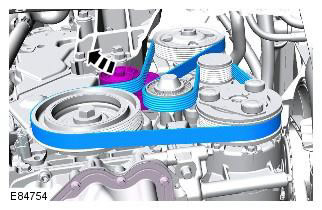

5. Поверните натяжитель ремня привода аксессуаров по часовой
стрелке.
6. ПРЕДОСТЕРЕЖЕНИЕ: Отметьте установочное
расположение элементов перед снятием.
Установка
1. Установка выполняется в обратном порядке.
Ленд Ровер Фрилендер 2. Проверки элементов привода двигателя 2.2L
Duratorq Td4
Натяжитель ремня FEAD
Статическая проверка
Единственные проверки, требуемые для натяжителя ремня FEAD - на
наличие заедания или прихватывания.
Снимите приводной ремень в зоне натяжителя.
Используя правильный инструмент, выведите натяжитель из
отпущенного положения на полный ход и назад в отпущенное
положение, чтобы убедиться в том, что нет никакого
повышенного прихватывания или заедания, и в том, что имеется
натяжение на пружине натяжителя.
Если натяжитель удовлетворяет этим критериям, перейдите
к динамической проверке. Если натяжитель не удовлетворяет
этим критериям, установите новый натяжитель. За
дополнительной информацией обратитесь к: Натяжитель ремня
привода аксессуаров (303-05B Привод аксессуаров - 2.2L
Duratorq - Td4, Снятие и установка).
Динамическая проверка
Натяжитель ремня FEAD можно проверить динамически, действуя
следующим образом:
При работающем двигателе понаблюдайте за перемещением
натяжителя приводного ремня: натяжитель ремня FEAD должен
перемещаться (реагировать), когда включается/ выключается
муфта компрессора кондиционера (при наличии) и когда быстро
увеличивается частота вращения коленчатого вала двигателя.
Если перемещение натяжителя приводного ремня носит
хаотический характер без циклирования муфты компрессора
кондиционера или ускорения двигателя, может быть
деформирован шкив или вал. Чрезмерная неравномерность
глубины канавок в ремне может быть причиной избыточного
перемещения натяжителя приводного ремня. Проверьте
проблемное состояние, установив заведомо исправный ремень.
За дополнительной информацией обратитесь к: Ремень привода
аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq -
Td4, Снятие и установка).
Ремень FEAD

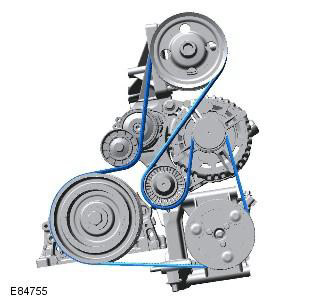

При выключенном двигателе проверьте разводку приводного
ремня. За дополнительной информацией обратитесь к: Привод
аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq -
Td4, Описание и принцип действия).
Осмотрите индикатор износа натяжителя приводного ремня,
чтобы убедиться в том, что приводной ремень находится в
пределах рабочего диапазона. При необходимости установите
новый приводной ремень. За дополнительной информацией
обратитесь к: Ремень привода аксессуаров (303-05B Привод
аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).
