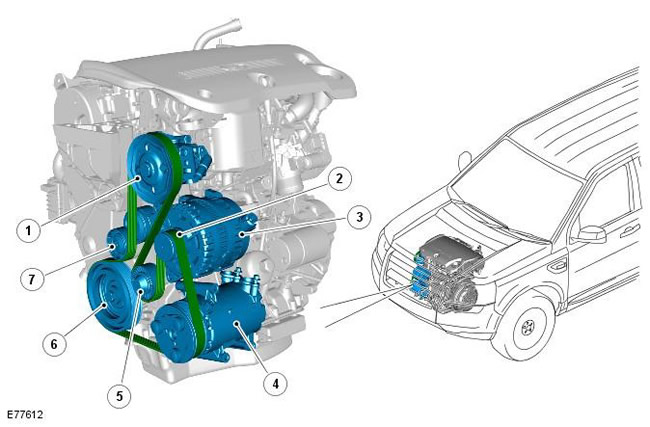

Поз.	№ запасной части	Наименование
1	-	Насос усилителя рулевого управления
2	-	Ремень привода вспомогательных агрегатов
3	-	Генератор
4	-	Компрессор системы кондиционирования воздуха (A/C)
5	-	Промежуточный шкив
6	-	Ведущий шкив коленчатого вала
7	-	Автоматический натяжитель

Комбинированный шкив коленчатого вала и демпфер крутильных колебаний обеспечивают привод вспомогательных агрегатов двигателя посредством 6-реберного поликлинового приводного ремня. Приводной ремень располагается на шкивах агрегатов, полный контакт поддерживают автоматический натяжитель и промежуточный шкив.

Автоматический натяжитель

Автоматический натяжитель включает в себя отклоняемый шкив, установленный на подпружиненный поворотный рычаг. Натяжитель расположен на самой длинной стороне приводного ремня между шкивами коленчатого вала и насоса усилителя рулевого управления. Предварительная нагрузка приводного ремня, создаваемая автоматическим натяжителем, обеспечивает силу сцепления, необходимую для привода вспомогательных агрегатов, без проскальзывания ремня.

Автоматический натяжитель также используется для снятия и установки приводного ремня.

Промежуточный шкив

Промежуточный шкив расположен под шкивом генератора, рядом с автоматическим натяжителем. Промежуточный шкив отклоняет приводной ремень, увеличивая угол огибания шкивов генератора и насоса усилителя рулевого управления.

Ленд Ровер Фрилендер 2. Осмотр и проверка привода агрегатов двигателя 2.2L Duratorq Td4

1. Визуально осмотрите на наличие целостности системы и очевидных признаков повреждения.

Механические элементы:

Ремень FEAD
Натяжение ремня FEAD
Натяжитель ремня FEAD
Шкивы ремня FEAD
Уплотнения шкивов ремня FEAD

2. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к дальнейшим действиям устраните ее (если это возможно).

3. Если причина визуально не очевидна, уточните признак неисправности и обратитесь к Таблице признаков неисправности.

Ленд Ровер Фрилендер 2. Таблица признаков неисправности двигателя 2.2L Duratorq Td4

Признак неисправности	Возможная причина	Действие
Шум или визг ремня FEAD	Шкив(ы) ремня FEAD Смазка или иное загрязнение Ремень FEAD	Проверьте выверку шкивов, свободу их вращения и наличие повреждений. При необходимости отремонтируйте или установите новые элементы. За дополнительной информацией обратитесь к: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка) / Натяжитель ремня привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка) / Промежуточный шкив ремня привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка). Проверьте ремень FEAD на наличие загрязнений. При наличии загрязнения установите новый ремень. За дополнительной информацией обратитесь к: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка). Проверьте правильность применения ремня FEAD
Ремень FEAD не держит натяжение	Растрескивание или повреждение ремня FEAD Натяжитель изношен или поврежден	Осмотрите ремень FEAD на наличие растрескивания или повреждений. При необходимости установите новый ремень. За дополнительной информацией обратитесь к: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка). Проверьте натяжитель ремня FEAD на правильность работы или наличие повреждений. При необходимости установите новый натяжитель ремня FEAD. За дополнительной информацией обратитесь к: Натяжитель ремня привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).
