Ленд Ровер Фрилендер 2. Корпус дроссельной заслонки двигателя 2.2L Duratorq Td4





Снятие


1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Снимите крышку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

3. Снимите датчик абсолютного давления в коллекторе (MAP). Обратитесь к процедуре: Датчик абсолютного давления в коллекторе (MAP) (303-14B Электронные органы управления - 2.2L Duratorq - Td4, Снятие и установка).

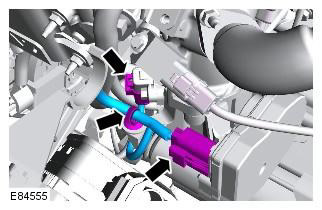

4.

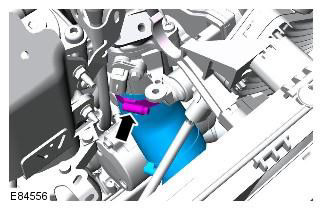

5.

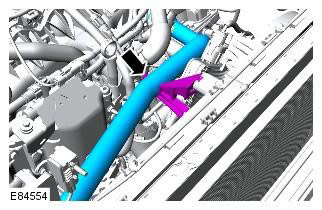

6. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия.

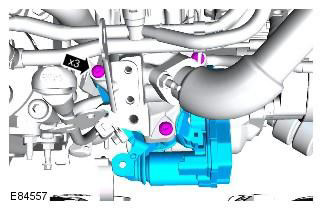

7. Уплотнение следует использовать повторно только в том случае, если оно не повреждено. Заглушите все отверстия.






8. ПРЕДОСТЕРЕЖЕНИЕ: Уплотнение следует использовать повторно только в том случае, если оно не повреждено.

ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.








Установка


1. Установите датчик температуры воздуха.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.

2. Установите корпус дроссельной заслонки и равномерно затяните винты. Момент затяжки: 9 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.

3. Подсоедините впускной шланг и закрепите его хомутом.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.

4. Состыкуйте электрические разъемы.

5. Закрепите верхний шланг охлаждающей жидкости.

6. Установите датчик МАР. Обратитесь к процедуре: Датчик абсолютного давления в коллекторе (MAP) (303-14B Электронные органы управления - 2.2L Duratorq - Td4, Снятие и установка).

7. Установите крышку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

8. Подсоедините провод массы к аккумулятору и установите крышку. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
