Ленд Ровер Фрилендер 2. Снятие и установка топливного насоса двигателя 2.2L Duratorq Td4



Избегайте возникновения открытого источника пламени, искр или воспламеняющихся веществ.

После остановки двигателя перед началом выполнения любого ремонта системы впрыска топлива подождите, как минимум, одну минуту.

Очистите зону вокруг элемента и удалите из нее посторонний материал. Заглушите все отверстия. Используйте новые колпачки.

Выпустите воздух из топливной системы путем проворачивания двигателя для выпуска воздуха из системы.



Снятие


1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Снимите обшивку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

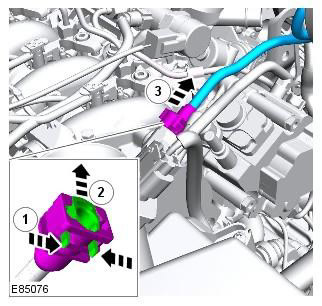

3.

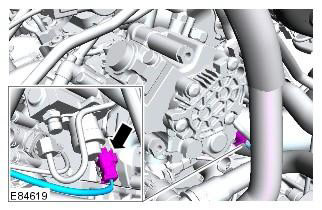

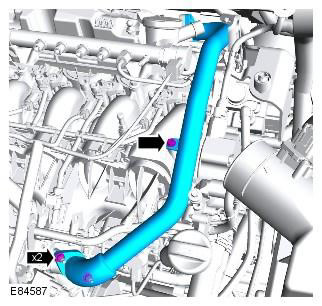

4.

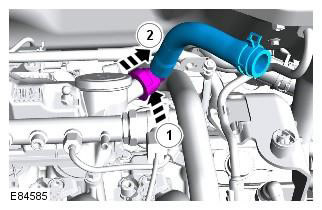

5. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

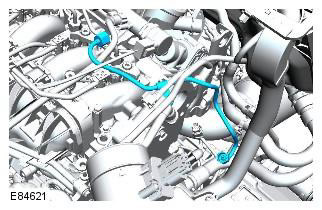

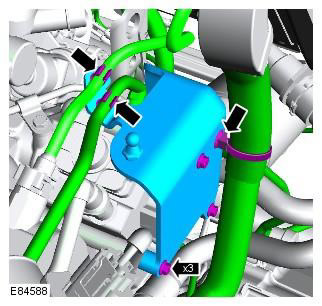

6.

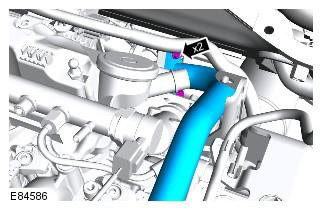

7. Очистите зону вокруг элемента и удалите из нее посторонний материал. Заглушите все отверстия. Используйте новые колпачки.

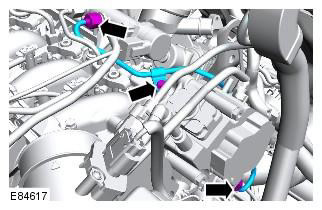

8. Высвободите топливопровод высокого давления между топливным насосом и топливным коллектором.

Очистите зону вокруг элемента и удалите из нее посторонний материал. Заглушите все отверстия. Используйте новые колпачки.

ПРИМЕЧАНИЕ: Используйте дополнительный ключ, чтобы предотвратить проворачивание элемента.






9. Очистите зону вокруг элемента и удалите из нее посторонний материал. Заглушите все отверстия. Используйте новые колпачки.







10.

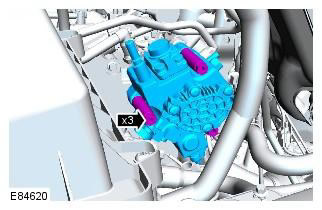

11. ПРЕДОСТЕРЕЖЕНИЕ: Отбракуйте уплотнение за дальнейшей ненадобностью.

ПРИМЕЧАНИЕ: Проследите за тем, чтобы привод топливного насоса оставался на месте при снятии топливного насоса.

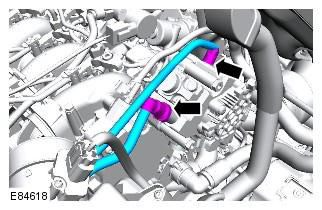

12. Снимите топливопровод высокого давления между топливным насосом и топливным коллектором и отбракуйте его.








Установка


1. Установите новый топливопровод высокого давления между топливным насосом и топливным коллектором.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите зону вокруг элемента и удалите из нее посторонний материал.

2. Установите топливный насос. Момент затяжки: 22 Nm

При обращении с данным элементом необходимо соблюдать предельную чистоту. Установите новое уплотнение.

3. Подсоедините топливный насос к топливопроводу высокого давления топливного коллектора, но на данном этапе не затягивайте полностью.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите элемент от грязи и смазки.

4. Затяните топливопровод высокого давления. Момент затяжки: Этап 1: 22 Nm. Этап 2: 25 Nm

5. Установите болт крепления топливопровода высокого давления. Момент затяжки: 8 Nm

6. Подсоедините вакуумный трубопровод усилителя тормозов.

7. Установите кронштейн топливного насоса. Момент затяжки: 8 Nm

8. Установите трубопровод EGR. Момент затяжки: 10 Nm

9. Установите вентиляционный трубопровод.

10. Установите защиту двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

11. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

12. Удалите воздух из топливной системы.

ПРЕДОСТЕРЕЖЕНИЕ: Выпустите воздух из топливной системы путем проворачивания двигателя для выпуска воздуха из системы.
