Ленд Ровер Фрилендер 2. Слив жидкости и заправка вакуумом системы охлаждения двигателя 2.2L Duratorq Td4



ПРЕДУПРЕЖДЕНИЕ: Чтобы не ошпариться горячей охлаждающей жидкостью или паром, соблюдайте особую осторожность, снимая герметичную крышку расширительного бачка системы охлаждения, когда система охлаждения прогрета. Дайте двигателю возможность остыть, затем оберните толстой тканью крышку расширительного бачка и медленно отворачивайте ее до инициирования процесса сбора давления. Отступите назад, пока происходит сброс давления в системе охлаждения. Убедившись в том, что давление полностью сброшено, и не снимая ткань, поверните и снимите герметичную крышку расширительного бачка охлаждающей жидкости. Несоблюдение этих указаний может привести к травмам.

Чтобы предотвратить образование коррозии и повреждение двигателя в результате замерзания охлаждающей жидкости, следует заправлять систему охлаждения двигателя антифризом надлежащей марки в правильной концентрации. Несоблюдение этого требования может привести к повреждению автомобиля.

Охлаждающая жидкость может повредить лакокрасочное покрытие. Если вы пролили охлаждающую жидкость, немедленно удалите ее и промойте это место водой.

1. Установите регуляторы отопителя на максимальный обогрев (НОТ).

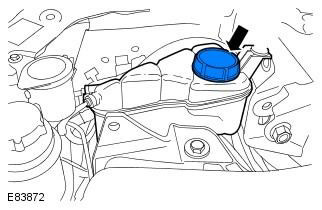

2. Отверните крышку расширительного бачка.

ПРЕДУПРЕЖДЕНИЕ: Запрещается снимать крышку расширительного бачка системы охлаждения при горячей системе, поскольку вырвавшийся из-под крышки пар или охлаждающая жидкость могут стать причиной серьезной травмы, такой как ошпаривание.






3. Поднимите автомобиль и установите его на опоры.

ПРЕДУПРЕЖДЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

4. Снимите защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).

5. Снимите правый передний брызговик.

ПРИМЕЧАНИЕ: Колесо для наглядности показано снятым.

6. Поставьте емкость для сбора жидкости.

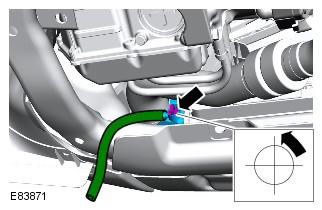

7. Подсоедините шланг к сливному крану радиатора.






8. Откройте сливной кран радиатора.

9. Слейте охлаждающую жидкость из радиатора.

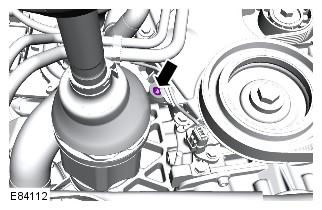

10. Снимите сливную пробку.






11. Слейте охлаждающую жидкость из двигателя.

12. Закройте сливной кран радиатора и снимите шланг.

13. Вверните сливную пробку. Момент затяжки: 23 Nm

14. Подготовьте достаточное количество охлаждающей жидкости требуемой концентрации.

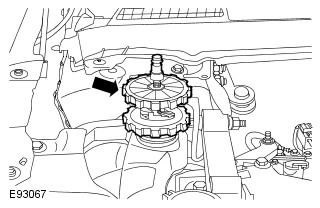

15. Установите вакуумный заправочный переходник системы охлаждения на расширительный бачок.

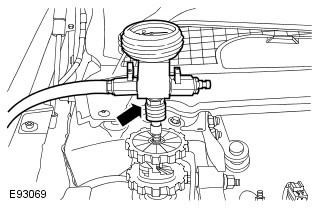

16. Установите измерительное устройство вакуумного заправочного прибора на заправочный переходник системы охлаждения.

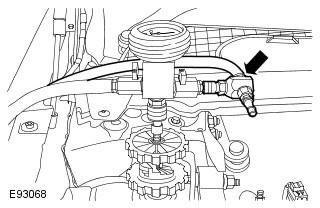

17. Установите трубку Вентури в сборе на измерительное устройство вакуумного заправочного прибора.






18. Подсоедините магистраль регулируемой подачи сжатого воздуха к трубке Вентури в сборе.






19. Поместите заборную трубку охлаждающей жидкости в емкость с чистой охлаждающей жидкостью.

ПРИМЕЧАНИЕ: Удостоверьтесь, что в шланг не попадает воздух.

20. Поместите в емкость шланг для откачки воздуха.

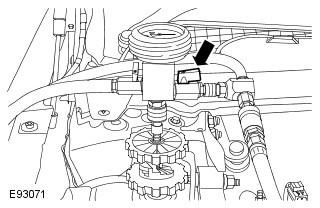

21. Откройте клапан подачи воздуха.

ПРИМЕЧАНИЕ: Удостоверьтесь, что клапан подачи охлаждающей жидкости на измерительном устройстве вакуумного заправочного прибора находится в закрытом положении.

ПРИМЕЧАНИЕ: Для правильной работы вакуумного прибора для заправки охлаждающей жидкости требуется давление воздуха от 6 до 8 бар.

ПРИМЕЧАНИЕ: Малый диаметр или длинные воздушные магистрали могут ограничить воздушный поток к вакуумному прибору для заправки охлаждающей жидкости.

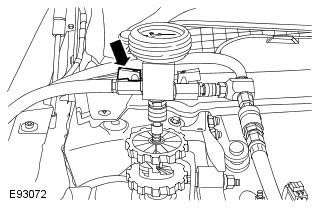

22. На 2 секунды откройте клапан подачи охлаждающей жидкости, чтобы заполнить шланг подачи охлаждающей жидкости.

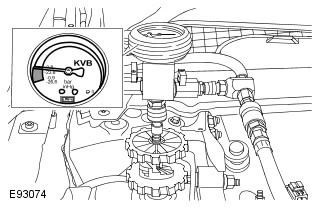

23. Постепенно подавайте давление воздуха, пока стрелка на измерительном устройстве вакуумного заправочного прибора не достигнет зеленого сегмента.

24. Закройте клапан подачи воздуха.






25. Подождите 1 минуту, чтобы удостовериться, что удерживается вакуум.

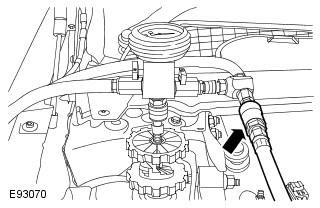

26. Отсоедините магистраль подачи сжатого воздуха.

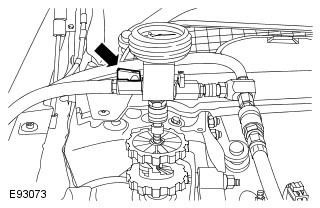

27. Откройте клапан подачи охлаждающей жидкости, чтобы заправить систему охлаждающей жидкостью.

ПРИМЕЧАНИЕ: Когда охлаждающая жидкость достигнет верхней отметки (MAX) расширительного бачка или прекратится движение охлаждающей жидкости, закройте клапан подачи охлаждающей жидкости.






28. Снимите измерительное устройство вакуумного заправочного прибора и заправочный переходник системы охлаждения в сборе.

29. Подсоедините шланги для отвода отработавших газов к задним выхлопным трубам.

30. Запустите двигатель и дайте ему поработать.

31. Установите крышку расширительного бачка системы охлаждения.

32. Поддерживайте частоту вращения двигателя на уровне 2000 об/мин до тех пор, пока из отопителя не пойдет теплый воздух.

33. Выключите двигатель и дайте ему возможность остыть.

34. Если на автомобиль попала охлаждающая жидкость, вытрите ее.

35. Проверьте уровень охлаждающей жидкости, при необходимости долейте ее.

ПРЕДУПРЕЖДЕНИЕ: Так как утечка пара или охлаждающей жидкости может привести к ожогам, прежде чем приступать к выполнению этой процедуры дайте системе охлаждения автомобиля возможность остыть.

36. Установите правый передний брызговик.

37. Установите защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).
