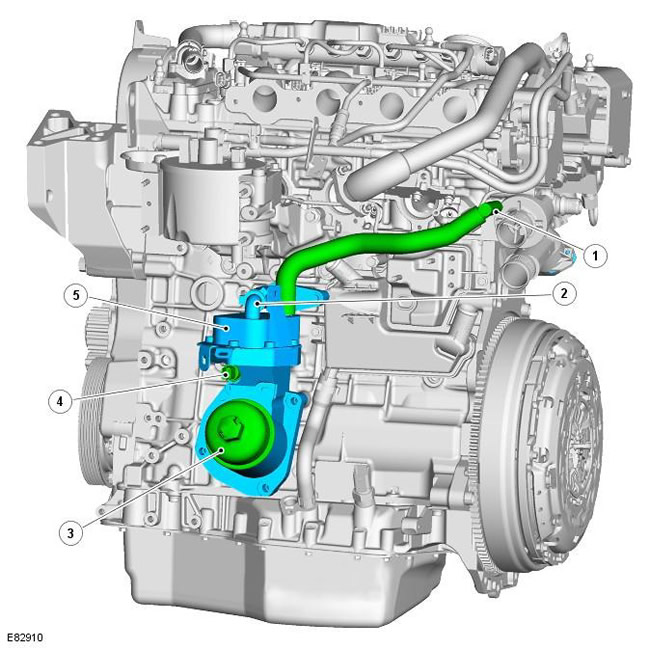

Ленд Ровер Фрилендер 2. Масляный радиатор двигателя 2.2L Duratorq Td4









Поз. № запасной части Наименование
1 - Возврат охлаждающей жидкости от масляного радиатора
2 - Подача охлаждающей жидкости из блока цилиндров
3 - Корпус масляного фильтра
4 - Датчик давления масла
5 - Масляный радиатор

Моторное масло охлаждается масляным фильтром в блоке с масляным радиатором, расположенным на левой стороне двигателя. Короткий шланг соединяет масляный радиатор с блоком цилиндров и обеспечивает подачу охлаждающей жидкости к масляному радиатору. Шланг, подсоединенный между масляным радиатором и передней частью головки цилиндров, обеспечивает возврат охлаждающей жидкости к модулю управления температурой.











Ленд Ровер Фрилендер 2. Принцип работы системы охлаждения двигателя 2.2L Duratorq Td4

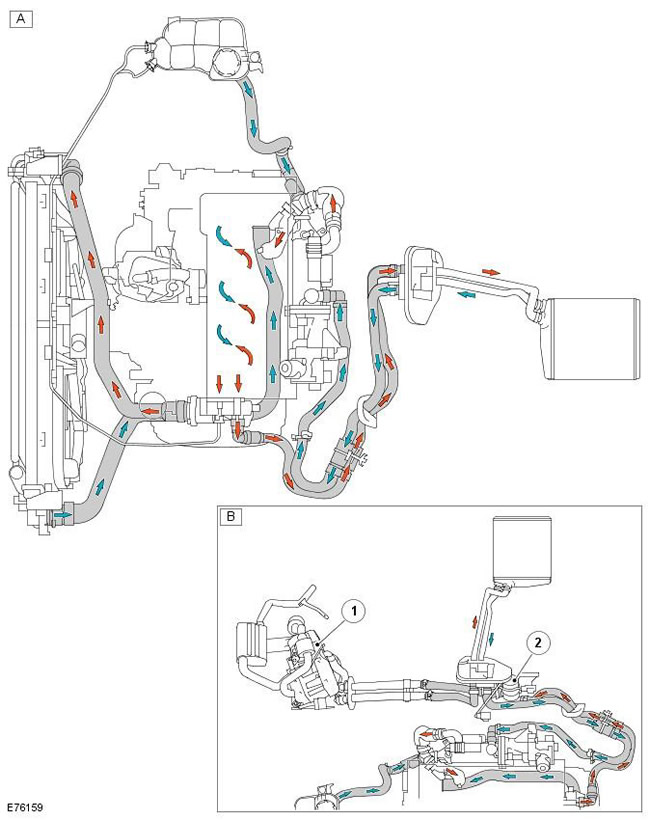

Поток охлаждающей жидкости в системе охлаждения при нормальной рабочей температуре:







Поз. № запасной части Наименование
A - Система охлаждения (автомобили для умеренного климата)
B - Дополнительные элементы системы охлаждения (автомобили для холодного климата)
1 - FFBH
2 - Дополнительный насос охлаждающей жидкости



Холодный двигатель


При запуске двигателя насос охлаждающей жидкости приводится в действие ремнем газораспределительного механизма. Он обеспечивает циркуляцию охлаждающей жидкости через блок цилиндров, масляный радиатор и головку цилиндров. Охлаждающая жидкость также проходит по контуру отопителя системы управления микроклиматом и через теплообменник EGR. Термостат находится в закрытом положении и предотвращает возврат охлаждающей жидкости из двигателя к радиатору.

При закрытом термостате открывается байпасный клапан, который направляет возвращаемую охлаждающую жидкость через модуль управления температурой и коллектор охлаждающей жидкости к корпусу насоса охлаждающей жидкости. Охлаждающая жидкость продолжает циркулировать и постепенно нагревается двигателем. Газы, присутствующие в системе охлаждения, выходят через магистраль выпуска воздуха модуля управления температурой, к расширительному бачку.

Увеличение температуры охлаждающей жидкости воспринимается в термостате и отражается на указателе температуры охлаждающей жидкости на щитке приборов через ECM и сигнал датчика ECT.

За дополнительной информацией обратитесь к главе: Приборный щиток (413-01 Приборный щиток, Описание и принцип действия).



Нормальная рабочая температура двигателя


С увеличением температуры охлаждающей жидкости при 83°C термостат начинает реагировать и открываться. Байпасный клапан постепенно закрывается. Горячая охлаждающая жидкость, возвращающаяся из двигателя к модулю управления температурой, теперь может проходить через верхний шланг к радиатору. Поток горячей охлаждающей жидкости к радиатору теперь заставляет холодную охлаждающую жидкость, находящуюся в радиаторе и нижнем шланге, проходить к модулю управления температурой.

В течение периода открывания термостата имеется первичный перепад температур охлаждающей жидкости по обеим сторонам термостата. Термостат реагирует на перепад температур и частично закрывается, в то время как байпасный клапан открывается дальше. Термостат и байпасный клапан продолжают колебаться по мере увеличения температуры охлаждающей жидкости.

При температуре охлаждающей жидкости 91°C термостат полностью открыт, а байпасный клапан полностью закрыт. Охлаждающая жидкость, возвращающаяся из двигателя, теперь полностью циркулирует через радиатор и нижний шланг. Охлаждающая жидкость проходит по радиатору от правого бачка к левому бачку и охлаждается воздухом, проходящим через сердцевину радиатора. Газы, присутствующие в радиаторе, выходят через магистраль выпуска воздуха к расширительному бачку.

Увеличение объема охлаждающей жидкости, вызываемое тепловым расширением, заставляет уровень охлаждающей жидкости подниматься через соединительный шланг бачка, и далее жидкость входит в бачок.

Температура системы охлаждения постоянно контролируется ECM через сигнал датчика ECT. Сигнал ECT используются ECM для управления работой вентиляторов охлаждения и регулировки подачи топлива. ECM также управляет вентиляторами в соответствии с входными сигналами от датчика температуры трансмиссионной жидкости в автоматической коробке передач, переключателя управления кондиционером и датчика давления в системе кондиционирования. За дополнительной информацией обратитесь к главе: Electronic Engine Controls - 2.2L Diesel (303-14 Electronic Engine Controls - 2.2L Diesel, Описание и принцип действия). За дополнительной информацией обратитесь к главе: Кондиционирование воздуха (412-01 Управление микроклиматом, Описание и принцип действия).

Кроме того, скорость вращения вентилятора охлаждения зависит от скорости движения автомобиля. ЕСМ регулирует скорость вращения вентиляторов охлаждения для компенсации влияния скоростного напора набегающего воздуха. Сигнал скорости движения передается по шине CAN от модуля антиблокировочной системы тормозов (ABS).

При выключении двигателя температура и объем охлаждающей жидкости уменьшаются. Термостат начинает закрываться, как только температура охлаждающей жидкости уменьшается до 89°C и полностью закрывается при 81°C. Уровень охлаждающей жидкости в бачке уменьшается, когда охлаждающая жидкость вытягивается из бачка для восполнения системы.

После выключения двигателя, когда насос охлаждающей жидкости неподвижен, ECM может продолжать поддерживать вентиляторы охлаждения в работе в течение предварительно заданного периода времени, чтобы поддерживать охлаждение двигателя.
