Ленд Ровер Фрилендер 2. Установка двигателя 2.2L Duratorq Td4



Общее оборудование: Powertrain Jack



Установка

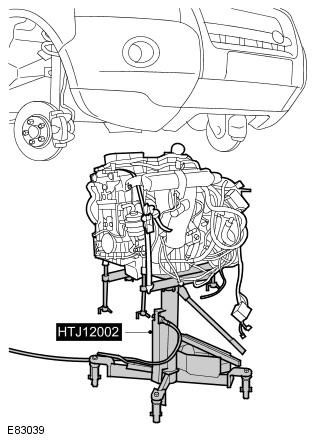

1. Воспользовавшись помощью второго механика, аккуратно установите двигатель и коробку передач. Общее оборудование: Powertrain Jack






2. Правая сторона: Установите опору двигателя. Момент затяжки: 80 Nm

3. Установите левую опору двигателя. Момент затяжки: 175 Nm

4. Установите кронштейн. Момент затяжки: M12 80 Nm; M8 25 Nm

5. Уберите подпорку из-под двигателя.

6. Подсоедините шланг рабочей жидкости сцепления.

7. Присоедините шланги отопителя к переборке.

8. Установите карданный вал. Момент затяжки: 40 Nm

Очистите элемент от грязи и смазки. Используйте новые болты.

9. Установите расширительный бачок охлаждающей жидкости. Момент затяжки: 10 Nm

10. Закрепите жгут электропроводки двигателя. Момент затяжки: 10 Nm

11. Подсоедините топливопроводы.

12. Подсоедините верхний шланг охлаждающей жидкости.

13. Подсоедините нижний шланг охлаждающей жидкости.

14. Состыкуйте электрический разъем вентилятора охлаждения.

15. Установите правую полуось и опорный кронштейн. Момент затяжки: 25 Nm

16. Установите левую полуось.

17. Воспользовавшись посторонней помощью, установите полуось в ступицу.

18. Установите полуоси. Момент затяжки: Этап 1: 45 Nm. Этап 2: 80°

19. Подсоедините магистраль высокого давления хладагента компрессора кондиционера. Момент затяжки: 24 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить новое кольцевое уплотнение.

ПРИМЕЧАНИЕ: Смажьте уплотнительные кольца чистым компрессорным маслом.

20. Подсоедините магистраль низкого давления хладагента компрессора кондиционера. Момент затяжки: 24 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить новое кольцевое уплотнение.

ПРИМЕЧАНИЕ: Смажьте уплотнительные кольца чистым компрессорным маслом.

21. Присоедините возвратную магистраль к насосу рулевого усилителя.

22. Присоедините магистраль высокого давления рулевого усилителя к насосу рулевого усилителя. Момент затяжки: 24 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить новое кольцевое уплотнение.

23. Закрепите магистраль высокого давления рулевого механизма с гидроусилителем. Момент затяжки: 10 Nm

24. Установите кабели селектора передач.

25. Подсоедините вакуумный шланг вакуумного усилителя тормозов.

26. Состыкуйте электрические разъемы блока ЕСМ.

27. Установите канал воздухозабора.

28. Установите впускной воздуховод охладителя наддувочного воздуха. Момент затяжки: 10 Nm

29. Установите передний подрамник. Обратитесь к процедуре: Передний подрамник (502-00 Уни-кузов, подрамник и система крепления, Снятие и установка).

30. Установите нижний стержень стабилизатора двигателя. Обратитесь к процедуре: Изолятор нижней опоры двигателя (303-01A Двигатель - 3.2L NA - I6, Снятие и установка).

31. Установите каталитический нейтрализатор. Обратитесь к процедуре: Каталитический нейтрализатор - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).

32. Заправьте систему охлаждения и удалите из нее воздух. Обратитесь к процедуре: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Общие процедуры).

33. Установите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).

34. Установите поддон аккумуляторной батареи. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).

35. Установите панель камеры повышенного давления. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).

36. Установите на место верхнюю крышку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

37. Стравите воздух из топливной системы низкого давления. Обратитесь к процедуре: Удаление воздуха из топливной системы - 2.2L Duratorq - Td4 (310-00 Система подачи топлива - Общая информация, Общие процедуры).

38. Удалите воздух из системы сцепления Обратитесь к процедуре: Удаление воздуха из системы сцепления (308-00 Механическая коробка передач/ коробка передач в блоке с ведущим мостом и сцепление - Общая информация, Общие процедуры).

39. Подсоедините провод массы к аккумулятору и установите крышку. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

40. Заправьте систему кондиционирования (A/C). Обратитесь к процедуре: Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (412-00 Система климат-контроля – Общие сведения, Общие процедуры).

41. Залейте жидкость в систему усилителя рулевого управления и удалите из системы воздух. Обратитесь к процедуре: Удаление воздуха из системы усилителя рулевого управления (211-00 Система рулевого управления - Общая информация, Общие процедуры).

42. Когда автомобиль опустится на колеса, окончательно затяните полуоси и подвеску.
