Ленд Ровер Фрилендер 2. Удлиненная часть масляного поддона двигателя 2.2L Duratorq Td4




Снятие


1. Поднимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите обшивку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

3. Снимите поддон картера. Обратитесь к процедуре: Масляный картер (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).

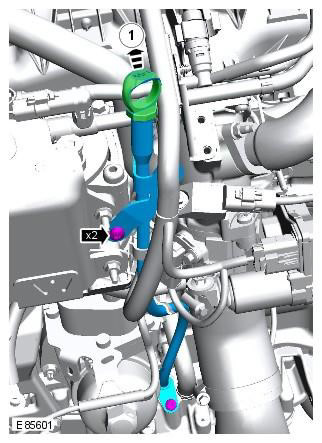

4. Снимите трубку щупа измерения уровня.

ПРИМЕЧАНИЕ: Снимите уплотнительное кольцо круглого сечения и отбракуйте его за дальнейшей ненадобностью.

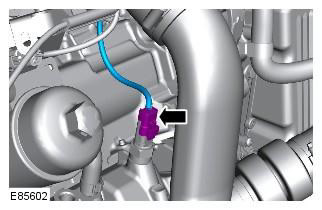

5. Отсоедините электрический датчик уровня масла.

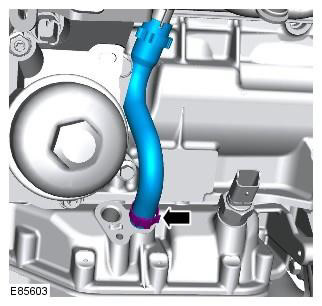

6. Отсоедините сливную трубку маслоотделителя вентиляции картера двигателя.

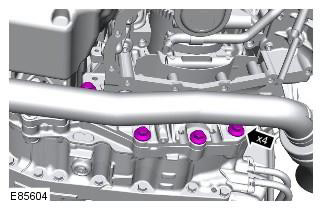

7. Выверните 4 болтов коробки передач.

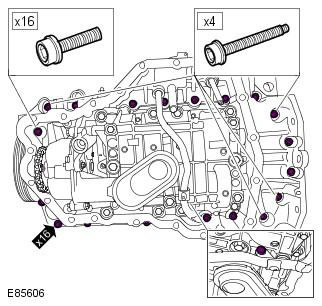

8. Снимите нижнюю панель масляного картера.

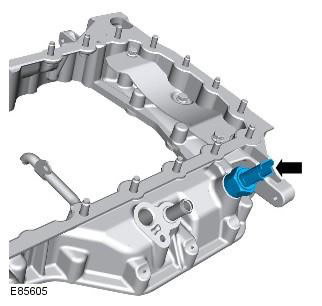

9. Снимите датчик уровня масла.






10. Снимите прокладку.



Установка


1. Установите датчик уровня масла. Момент затяжки: 8 Nm

2. Информацию о герметике см. в разделе технических характеристик. Обратитесь к процедуре: Спецификации (303-01B Двигатель - 2.2L Duratorq - Td4, Спецификации).

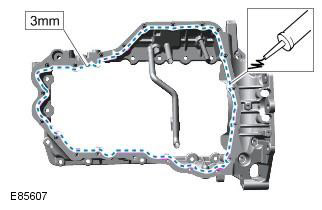

3. Нанесите герметик в форме валика диаметром 3 мм на показанное место.






4. Снимите панель поддона картера. Момент затяжки: Этап 1: 10 Nm; Этап 2: 16 Nm

5. Вверните болты крепления коробки передач. Момент затяжки: 47 Nm

6. Подсоедините сливную трубку маслоотделителя вентиляции картера двигателя.

7. Подсоедините электрический разъем датчика уровня масла.

8. Вставьте щуп измерения уровня.

9. Установите трубку щупа измерения уровня. Момент затяжки: 10 Nm

10. Установите поддон картера. Обратитесь к процедуре: Масляный картер (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).

11. Установите на место верхнюю крышку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
