Ленд Ровер Фрилендер 2. Шкив коленчатого вала двигателя 2.2L Duratorq Td4





Специальный инструмент




303-1270 Timing Pin, Crankshaft

303-1272 Locking Tool, Flywheel

303-1277 Timing Pin, Camshaft

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.


Снятие


1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите стартер. Обратитесь к процедуре: Стартер (303-06B Система запуска - 2.2L Duratorq - Td4, Снятие и установка).

4. Снимите ремень привода вспомогательных агрегатов. Обратитесь к процедуре: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).

5. Снимите переднее колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

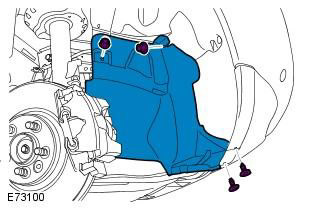

6. Снимите уплотняющее кольцо.

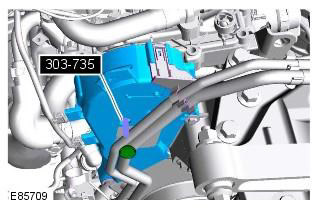

7. Установите устройство газораспределительного механизма. Специальный инструмент: 303-1277

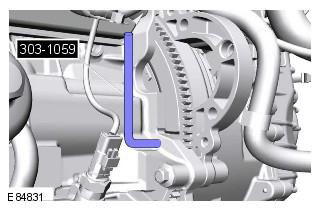

8. Установите приспособления установки момента впрыска. Специальный инструмент: 303-1270

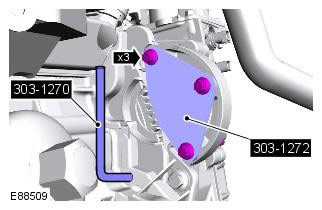

9. Установите инструмент для блокировки коленчатого вала. Специальный инструмент: 303-1272

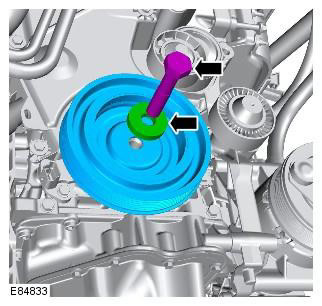

10. Момент затяжки: Этап 1: 70 Nm. Этап 2: 82°

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новый болт шкива коленчатого вала.








Установка


1. Установка выполняется в обратном порядке.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.
