Ленд Ровер Фрилендер 1. Колпак щитка приборов - модели до 04MY





Демонтаж

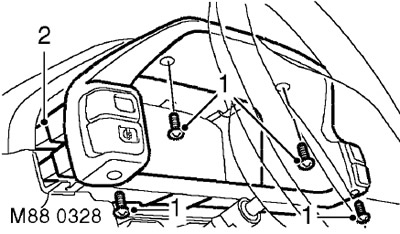

1. Отверните 4 винта и освободите колпак панели приборов.

2. Отсоедините колодки разъемов от переключателей, расположенных в колпаке панели приборов и снимите колпак.

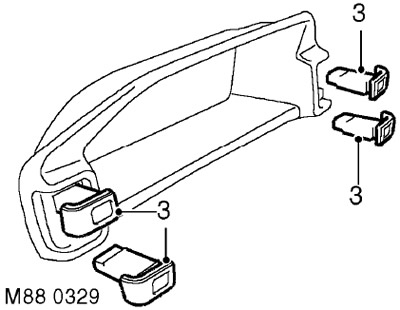

3. Извлеките переключатели и заглушки переключателей из колпака.



Установка

1. Установите переключатели и заглушки переключателей в колпак.

2. Расположите колпак по месту и присоедините колодки к переключателям.

3. Установите колпак и затяните винты.















Ленд Ровер Фрилендер 1. Колпак панели приборов - модели с 04MY





Демонтаж

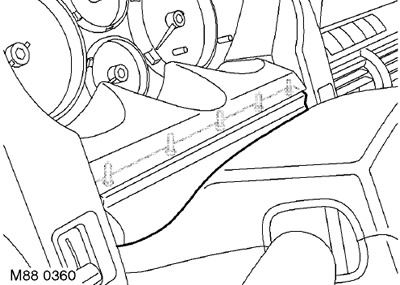

1. Ослабьте 5 фиксаторов крепления манжеты колонки рулевого управления к колпаку панели приборов. Снимите манжету обеспечив доступ к винтам.

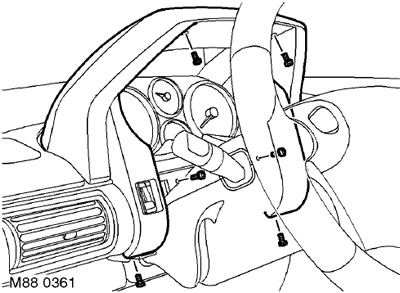

2. Отверните 6 винтов крепления колпака панели приборов к панели приборов.

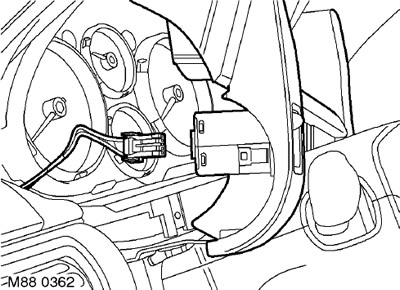

3. Отсоедините колпак от панели приборов, отсоедините колодки и снимите колпак.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

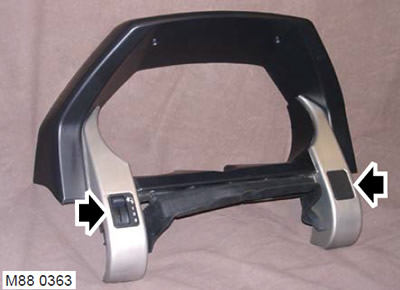

4. Извлеките переключатели и заглушки переключателей из колпака.



Установка

1. Установите переключатели и заглушки переключателей в колпак.

2. Установите манжету на колпак панели приборов.

3. Расположите колпак по месту и присоедините колодки к переключателям.

4. Установите колпак и затяните винты.

5. Установите и закрепите манжету рулевой колонки.
