Ленд Ровер Фрилендер 1. Модуль интерфейса навигации - дистанционное
управление
Демонтаж
1. Снимите переднюю консоль.
ДЕТАЛИ ОТДЕЛКИ САЛОНА,
РЕМОНТНЫЕ РАБОТЫ, Центральная консоль - для автомобилей до
2004-го модельного года.

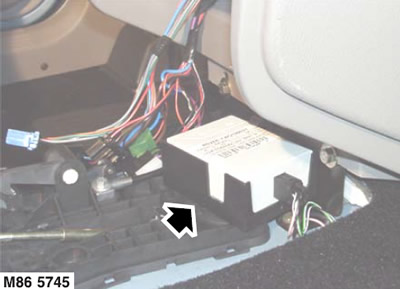

2. Извлеките ЭБУ интерфейса из кронштейна, отсоедините колодку
разъема и выньте ЭБУ.
Установка
1. Закрепите ЭБУ интерфейса в кронштейне и присоедините колодку
разъема.
2. Установите на место центральную консоль.
ДЕТАЛИ ОТДЕЛКИ САЛОНА,
РЕМОНТНЫЕ РАБОТЫ, Центральная консоль - для автомобилей до
2004-го модельного года.
Ленд Ровер Фрилендер 1. Дисплей - навигационная система
Демонтаж

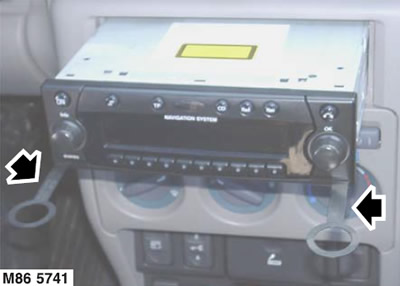

1. Установите инструмент LRT-86-009 в прорезь, убедитесь в том,
что каждый инструмент используется для соответствующего гнезда.
Инструмент имеет маркировку 'TOP L' и 'TOP R',
убедитесь в том что маркировка должна находиться сверху во время
снятия дисплея.
2. Вытяните дисплей из панели приборов.

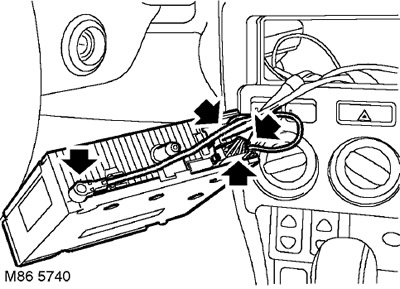

3. Отсоедините три колодки разъёма и 2 коаксиальных провода,
снимите дисплей.
4. Нажмите фиксаторы внутрь и извлеките инструмент.
Установка
1. Расположите дисплей в панели приборов, присоедините колодки
разъёмов и коаксиальных проводов.
2. Задвиньте дисплей в панель приборов до момента фиксации.
3. Введите код безопасности, проверьте функционирование системы.
