Ленд Ровер Фрилендер 1. Коаксиальный провод - передняя антенна - 3-х дверные модели




Демонтаж


1. Снимите антенну.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Антенна -механическая - 3-и дверные модели.

ПРИМЕЧАНИЕ: Коаксиальный провод не может быть извлечён, так как является частью жгута электропроводки кузова.

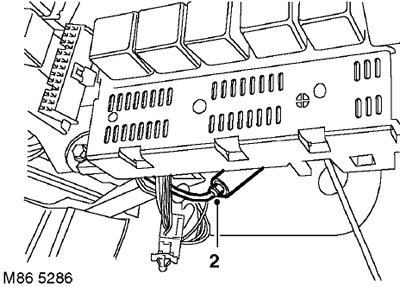

2. Отсоедините коаксиальный кабель от удлинителя за коробкой предохранителей.



Установка


1. Установите новый коаксиальный провод на панель крыши.

2. Протяните коаксиальный провод за панель инструментов и присоедините к удлинителю.

3. Закрепите коаксиальный провод хомутами на жгуте электропроводки.

4. Установите антенну.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Антенна -механическая - 3-и дверные модели.















Ленд Ровер Фрилендер 1. Коаксиальный провод - передняя антенна - 5-и дверные модели




Демонтаж


1. Снимите антенну.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Антенна -механическая - 5-и дверные модели.

2. Снимите верхнюю накладку стойки "А" кузова.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки "A".

3. Снимите солнцезащитный козырек.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.

ПРИМЕЧАНИЕ: Коаксиальный провод не может быть извлечён, так как является частью жгута электропроводки кузова.

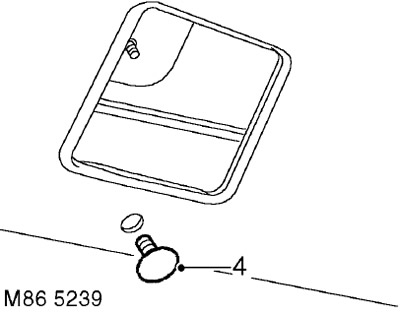

4. Отверните шпильку крепления передней кромки обивки крыши.

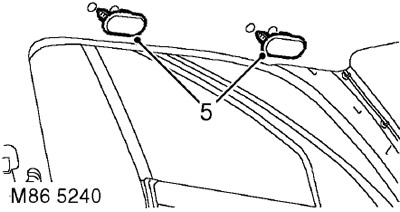

5. Снимите заглушки поручня.

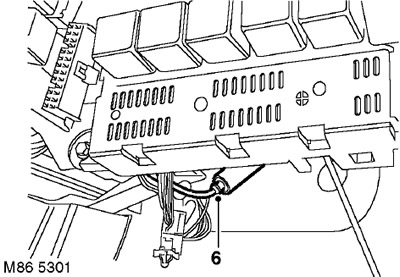

6. Отсоедините коаксиальный кабель от удлинителя за коробкой предохранителей.



Установка


1. Установите новый коаксиальный провод на панель крыши.

2. Протяните коаксиальный провод за панель инструментов и присоедините к удлинителю.

3. Закрепите коаксиальный провод хомутами на жгуте электропроводки.

4. Установите шпильки и заглушки поручня в обивку крыши.

5. Установите верхнюю накладку стойки "А" кузова.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки "A".

6. Установите солнцезащитный козырек.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.

7. Установите антенну.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Антенна - механическая - 5-и дверные модели.
