Ленд Ровер Фрилендер 1. Терморегулирующий вентиль (TXV)




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Опорожните систему кондиционера и соберите хладагент.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.

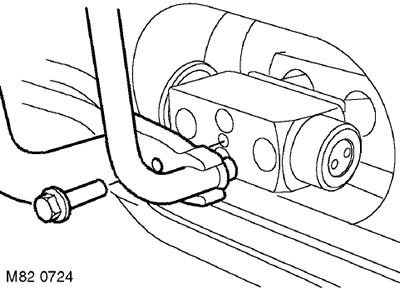

3. Отверните 2 болта крепления трубопроводов кондиционера к терморегулирующему вентилю, отсоедините трубопроводы, снимите и выбросите уплотнительные кольца. Заглушите отверстия трубопроводов кондиционера.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается отсоединять шланги кондиционера до полного опорожнения системы.

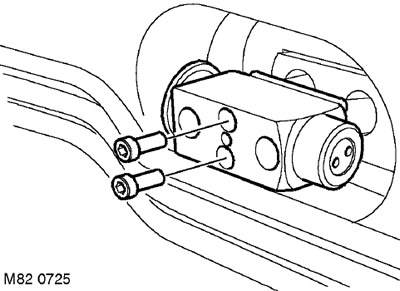

4. Отверните 2 винта типа "Allen" крепления терморегулирующего вентиля к перегородке моторного отсека. Снимите клапан и выбросьте уплотнительные кольца.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.



Установка


1. Очистите сопрягаемые поверхности и места установки уплотнений испарителя, терморегулирующего вентиля (TXV) и трубопроводов.

2. Смажьте новые уплотнительные кольца чистым хладагентом и установите их на трубопроводы терморегулирующего вентиля.

3. Подсоедините трубопроводы к терморегулирующему вентилю и затяните болты с моментом 5 Нм.

4. Заправьте систему кондиционирования.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.

5. Присоедините "отрицательную" клемму аккумуляторной батареи.

















Ленд Ровер Фрилендер 1. Испаритель - снятие и установка





Демонтаж


1. Удалите хладагент из системы кондиционирования.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.






2. Отверните болт крепления трубопроводов к терморегулирующему вентилю (TXV).

3. Отсоедините оба трубопровода от терморегулирующего вентиля.

4. Снимите с трубопроводов 2 уплотнительных кольца и выбросьте их.

ВНИМАНИЕ: Немедленно закройте крышками все отверстия, чтобы предотвратить попадание грязи и влаги в систему.

5. Снимите кожух панели управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

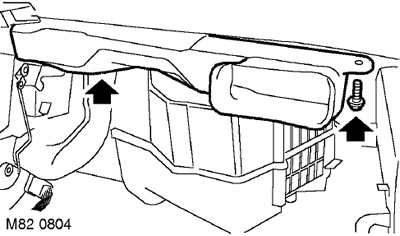

6. Отверните болт крепления воздуховода дефлектора панели управления и снимите воздуховод.

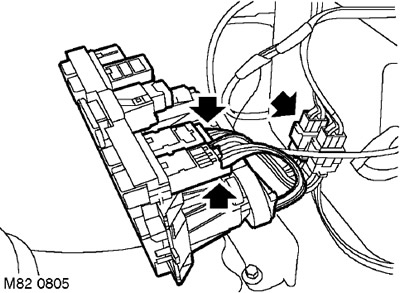

7. Отсоедините 3 электрических разъема от панели управления отопителем и кондиционером.

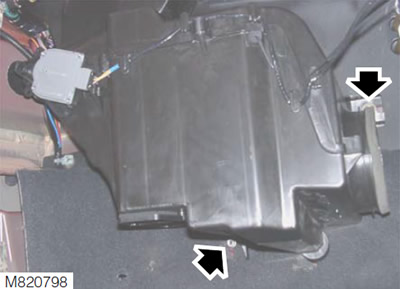

8. Отверните 2 гайки крепления испарителя к кузову.

9. Освободите испаритель от сливного шланга и воздухозаборника и снимите испаритель.

10. Освободите электропроводку от фиксаторов, расположенных на испарителе.

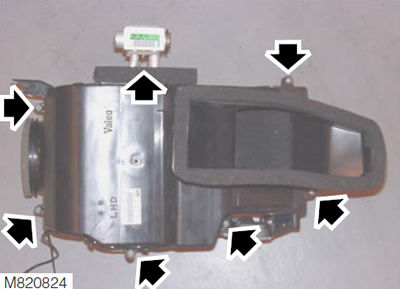

11. Выверните из кожуха испарителя 7 винтов и снимите верхнюю часть кожуха.

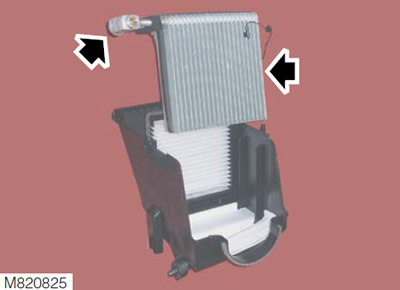

12. Демонтируйте испаритель из кожуха.

13. Отверните 2 болта типа "Allen" крепления терморегулирующего вентиля, снимите вентиль и выбросьте 2 уплотнительных кольца.



Установка


1. Смажьте новые уплотнительные кольца чистым специальным маслом и установите их на трубопроводы испарителя.

2. Подсоедините трубопроводы испарителя к терморегулирующему вентилю и установите кронштейн. Заверните и затяните болт с моментом 10 Нм.

3. Осторожно установите испаритель в кожух.

4. Установите верхнюю часть кожуха испарителя.

5. Заверните 7 винтов крепления верхней части кожуха.

6. Закрепите электропроводку в фиксаторах.

7. Подсоедините испаритель в сборе к сливному шлангу и воздухозаборнику и установите испаритель на кузов.

8. Заверните и затяните гайки крепления испарителя к кузову.

9. Подсоедините электрические разъемы к панели управления отопителем и кондиционером.

10. Установите воздуховод дефлектора панели управления, заверните и затяните болт его крепления.

11. Установите на место панель управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

12. Протрите трубопроводы испарителя.

13. Смажьте новые уплотнительные кольца чистым хладагентом.

14. Установите уплотнительные кольца на трубопроводы испарителя.

15. Протрите трубопроводы испарителя.

16. Подсоедините трубопроводы к терморегулирующему вентилю и установите кронштейн. Затяните болт с моментом 10 Нм.

17. Заполните систему кондиционирования.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
