Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Опорожните систему кондиционера и соберите хладагент.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
3. Модели с двигателем Td4: Снимите промежуточный охладитель.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Радиатор промежуточного охлаждения воздух.
4. Снимите бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

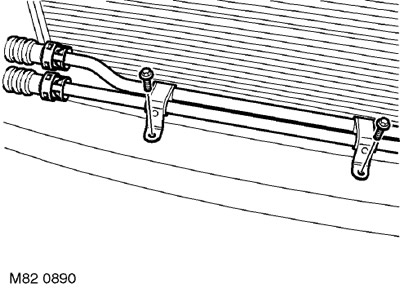

5. Модели с двигателем KV6: Отверните 2 болта крепления охладителя рабочей жидкости рулевого гидроусилителя к рамке радиатора.

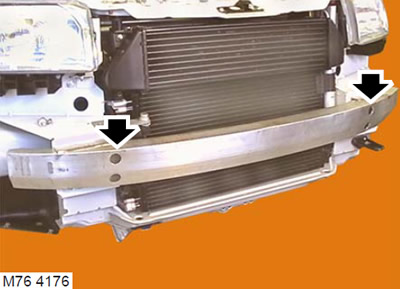

6. Для автомобилей до 2004-го модельного года: Отверните 4 гайки и 4 болта крепления рамки радиатора к кузову и снимите рамку.
7. Для автомобилей 2004-го модельного года: Отверните 4 болта крепления рамки радиатора к защитным элементам и снимите рамку.
8. Отверните 4 самореза крепления левого и правого дефлекторов и снимите оба дефлектора, если они установлены.

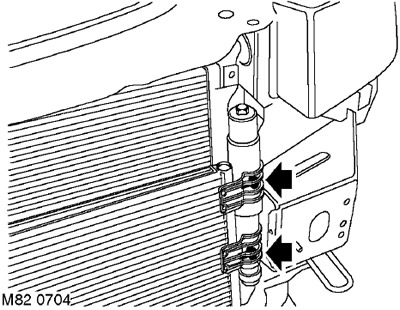

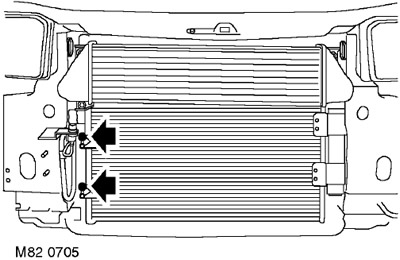

9. Отверните 2 болта крепления конденсатора к радиатору.
10. Отверните 2 болта крепления опорных кронштейнов влагоотделителя ресивера к радиатору.

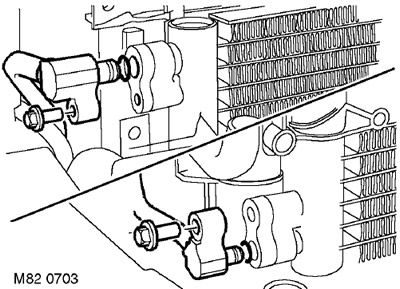

11. Отверните 2 болта крепления трубопроводов кондиционера к конденсатору. Отсоедините трубопроводы от конденсатора.
ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.
12. Снимите и выбросьте уплотнительные кольца с трубопроводов кондиционера.
13. Снимите конденсатор.

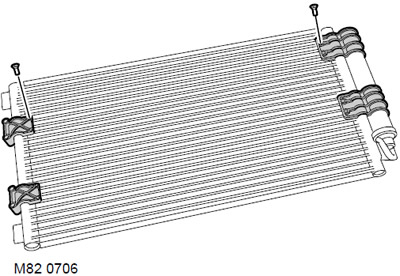

14. Отверните 8 винтов, с помощью которых 4 опорных кронштейна крепятся к конденсатору и уберите их в сторону.
15. Снимите и выбросьте влагоотделитель ресивера и заглушите отверстия.
Установка
1. Установите опорные кронштейны конденсатора. Полностью затяните винты крепления левых кронштейнов. Не затягивайте полностью винты крепления правых кронштейнов до установки конденсатора на автомобиль.
ВНИМАНИЕ: Убедитесь в том, что используются болты необходимой длины.
2. Смажьте новые уплотнительные кольца чистым специальном маслом и установите их по одному в каждый из трубопроводов кондиционера.
3. Соедините трубопроводы кондиционера с конденсатором, заверните болты крепления и затяните их с моментом 8 Нм.
4. Заверните болты крепления конденсатора к радиатору и затяните их с моментом 8 Нм.
5. Установите на конденсатор влагоотделитель ресивера в сборе.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Влагоотделитель ресивера.
6. Установите дефлекторы и закрепите их саморезами.

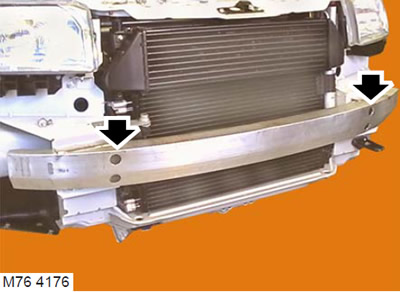

7. Для автомобилей до 2004-го модельного года: Установите на место рамку радиатора. Заверните и затяните 4 гайки с болтами, которые крепят рамку к кузову. Момент затяжки - 25 Нм.
8. Для автомобилей 2004-го модельного года: Установите на место рамку радиатора. Заверните болты крепления рамки к защитным элементам и затяните их с моментом 25 Нм.

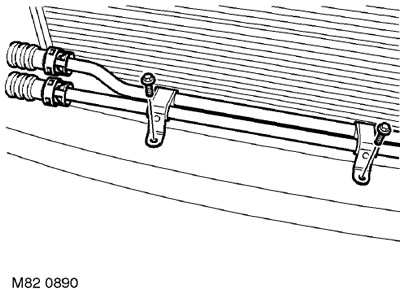

9. Модели с двигателем KV6: Установите на место охладитель рабочей жидкости рулевого гидроусилителя и затяните болты его крепления с моментом 8 Нм.
10. Установите бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
11. Модели с двигателем Td4: Установите промежуточный охладитель.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Радиатор промежуточного охлаждения воздух.
12. Заправьте систему кондиционера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
13. Присоедините "отрицательную" клемму аккумуляторной батареи.
