2. Снимите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ
РАБОТЫ, Задний подкрылок.
3. Отсоедините колодку разъёма от топливного насоса.
4. Ослабьте крепления и отсоедините топливные трубопроводы с
насоса.
ВНИМАНИЕ: Перед разъединением или снятием
компонентов системы убедитесь, что прилегающие к местам
соединений поверхности очищены от грязи. Установите пробки в
отверстия штуцеров и трубопроводов для защиты от попадания грязи
в систему.
5. Освободите топливный насос от крепления к резиновым опорам и
снимите его.
Установка
1. Очистите разъёмы топливных шлангов.
2. Установите топливный насос и зафиксируйте его на резиновых
опорах.
3. Совместите топливные трубопроводы с насосом и закрепите их
фиксаторами.
4. Подсоедините колодку электрического разъёма к топливному
насосу.
5. Установите на место подкрылок задней колесной арки.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ
РАБОТЫ, Задний подкрылок.
ПРЕДОСТЕРЕЖЕНИЕ: Пары топлива легко
воспламенимы, а в замкнутом помещении они также токсичны и
взрывоопасны. В помещении, в котором производится удаление
топлива из топливного бака, должен иметься огнетушитель (пенный,
углекислотный - CO2, газовый или порошковый).

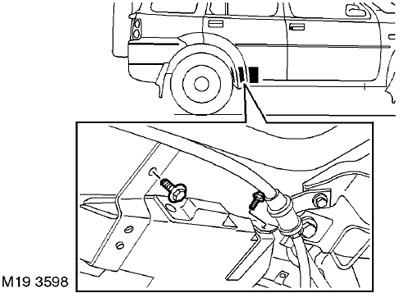

2. Поднимите автомобиль на подъемнике.
3. Отверните 2 болта крепления топливного насоса в сборе с
фильтром к кузову.

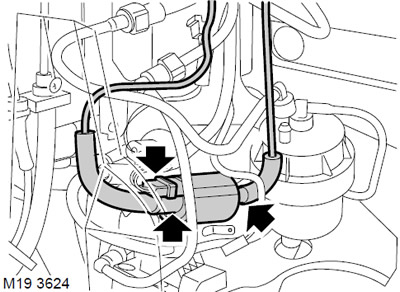

4. Опустите вниз топливный насос в сборе с фильтром.
5. Отсоедините электрический разъём от насоса подогревателя.
6. Поставьте емкость под топливные трубопроводы для сбора
вытекающего топлива.
7. Отсоедините топливные трубопроводы от насоса подогревателя.
ВНИМАНИЕ: Перед разъединением или снятием
компонентов системы убедитесь, что прилегающие к местам
соединений поверхности очищены от грязи. Установите пробки в
отверстия штуцеров и трубопроводов для защиты от попадания грязи
в систему.

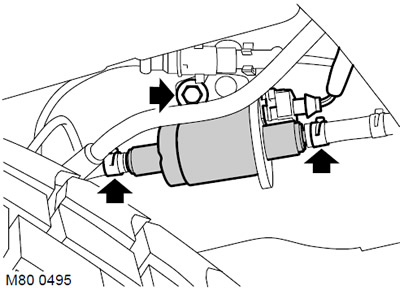

8. Освободите от крепления и снимите насос подогревателя с
топливного насоса в сборе с фильтром.
Установка
1. Протрите места подсоединения топливных трубопроводов.
2. Установите насос подогревателя на топливный насос в сборе с
фильтром и закрепите его.
3. Подсоедините топливные трубопроводы к насосу подогревателя.
4. Уберите емкость для сбора топлива из-под топливных
трубопроводов.
5. Подсоедините электрический разъём к насосу подогревателя.
6. Установите топливный насос в сборе с фильтром на кузов,
заверните болты крепления и затяните их с моментом 10 Нм.
