Ленд Ровер Фрилендер 1. Покрытие скрытых полостей защитным воском и отверстия - 3-дверный кузов





Все места, расположенные симметрично показанным на рисунке, также подлежат обработке.

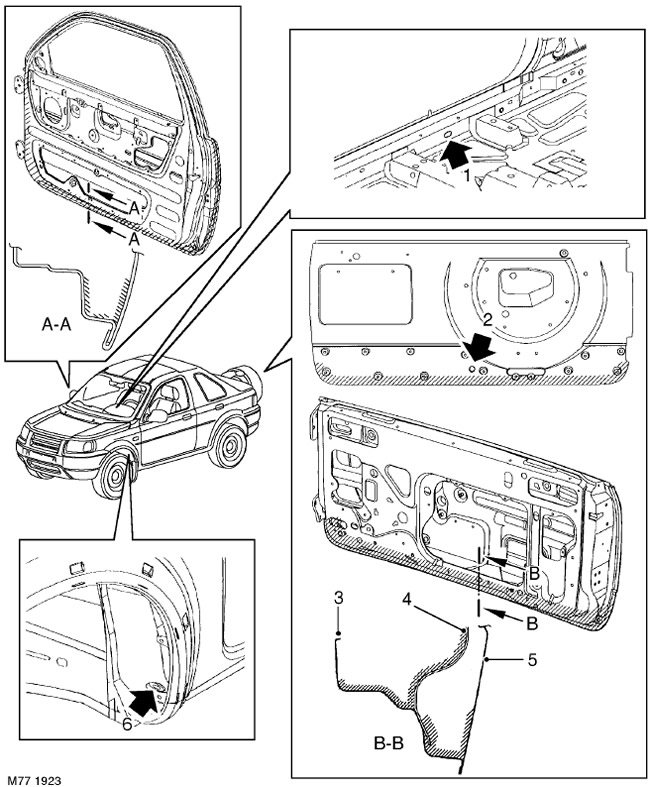

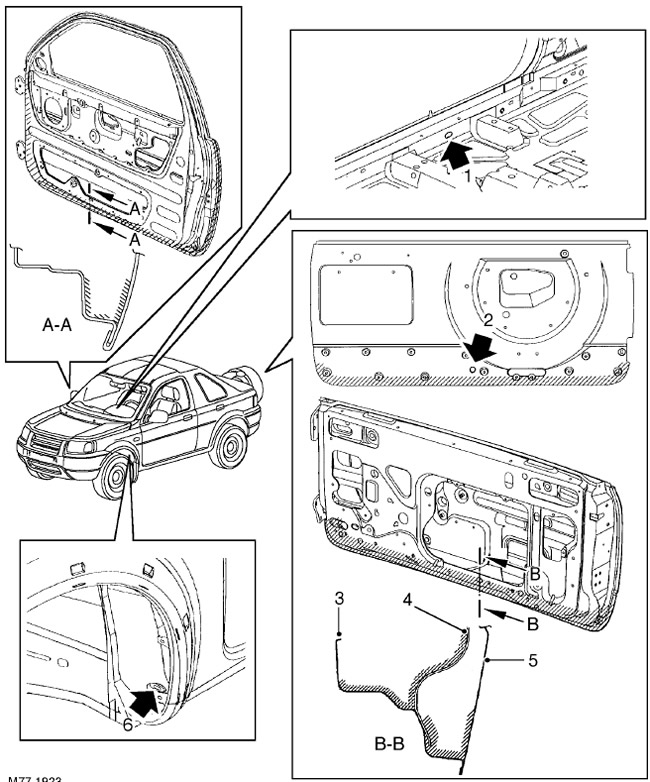

Обозначения к рисунку "Покрытие скрытых полостей защитным воском и отверстия для распыления - 3-дверная версия кузова".







• 1 - Отверстие для впрыскивания во внутреннюю полость порога
• 2 - Отверстие для впрыска в пространство между наружной панелью и панелью усиления двери багажного отделения
• 3 - Внутренняя панель двери багажного отделения
• 4 - Панель усиления двери багажного отделения
• 5 - Наружная панель двери багажного отделения
• 6 - Отверстие для впрыска во внутреннюю полость порога

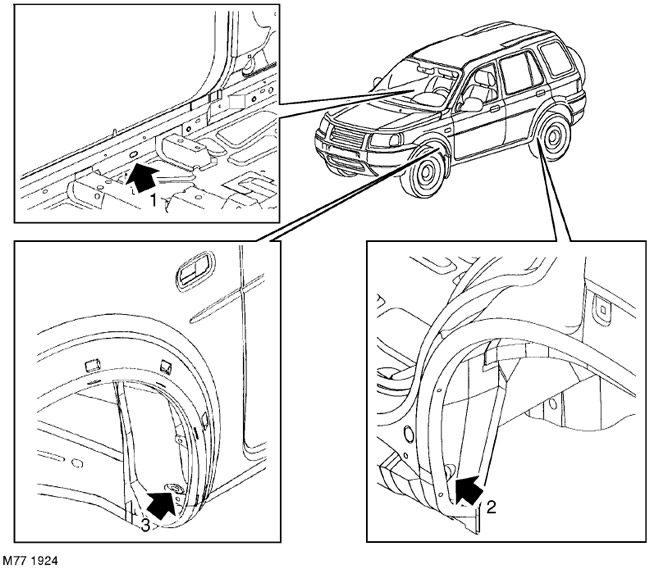

Ленд Ровер Фрилендер 1. Отверстия для защиты внутренней полости порога - 5-дверный кузов









• 1 - Отверстие для впрыскивания во внутреннюю полость порога
• 2 - Заднее отверстие для впрыска во внутреннюю полость порога
• 3 - Переднее отверстие для впрыска во внутреннюю полость порога

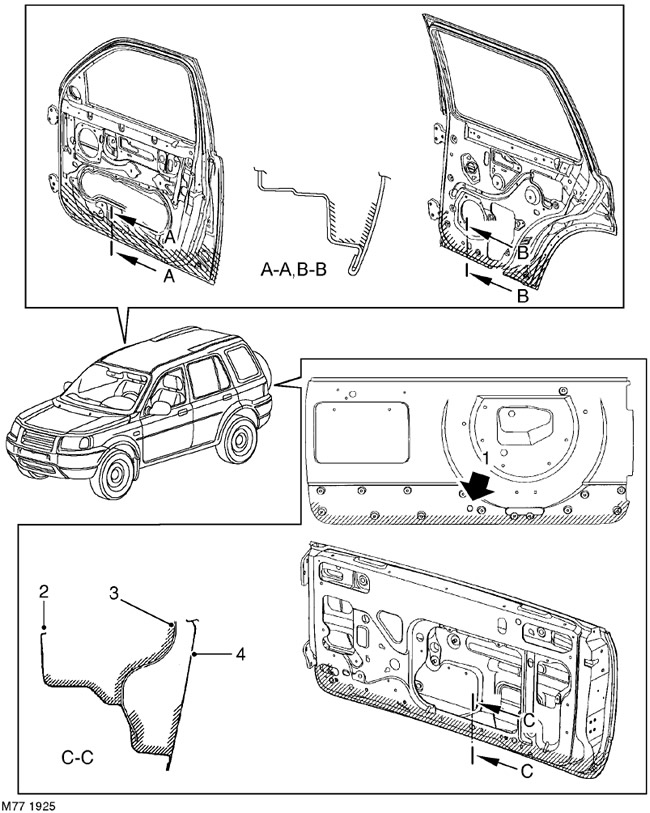

Ленд Ровер Фрилендер 1. Покрытие скрытых полостей защитным воском и отверстия - 5-дверный кузов





Все места, расположенные симметрично показанным на рисунке, также подлежат обработке.







• 1 - Отверстие для впрыска в пространство между наружной панелью и панелью усиления двери багажного отделения
• 2 - Внутренняя панель двери багажного отделения
• 3 - Панель усиления двери багажного отделения
• 4 - Наружная панель двери багажного отделения
