Ленд Ровер Фрилендер 1. Передний лонжерон в сборе




Для выполнения этой операции внутренняя панель и соответствующие угольники для соединения переднего лонжерона с поперечиной заменяются вместе с передним лонжероном.


Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите колесо (колеса).

5. Снимите щит нижней защиты двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

6. Снимите передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

7. Снимите балку переднего бампера.

8. Снимите радиатор.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.

9. Снимите охладитель рабочей жидкости гидроусилителя рулевого управления.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).

10. Снимите фару.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.

11. Освободите жгут проводов фары и отведите его в сторону.

12. Снимите брызговик моторного отсека.

13. Снимите подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

14. Снимите заднюю балку передней подвески.

15. Снимите двигатель и коробку передач.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Двигатель и автоматическая коробка передач: до мая 2003 года.

16. Снимите реечный механизм с гидроусилителем рулевого управления.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Рулевой механизм.

17. Снимите панель управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

18. Левая сторона: Снимите левый кронштейн бампера.

19. Левая сторона: Снимите левую опору двигателя с кузова.

20. Левая сторона: Снимите аккумуляторную батарею.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Аккумуляторная батарея.

21. Левая сторона: Снимите воздушный патрубок.

22. Левая сторона: Снимите звуковой сигнал.

СИСТЕМА БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Звуковой сигнал.

23. Правая сторона Снимите правый кронштейн бампера.

24. Правая сторона: Снимите правую опору двигателя с кузова.

25. Правая сторона: Снимите бачок омывателя ветрового стекла.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.

26. Сторона водителя: Снимите блок реле и предохранителей салона автомобиля.

27. Сторона водителя: Снимите блок тормозной педали и сервопривод тормозной системы.

28. Сторона водителя: Снимите блок педали сцепления.

29. Снимите накладку порога проема передней двери. Освободите передний коврик пола и сдвиньте его в сторону.

30. Снимите изоляционные накладки с перегородки моторного отсека.



Ремонтные работы

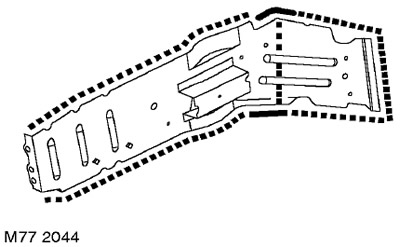

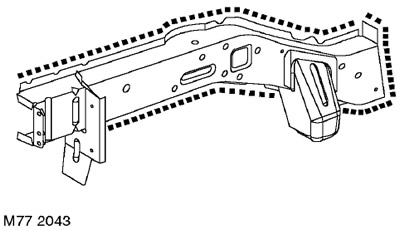

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.



Сборка


1. Восстановите изоляционные накладки перегородки моторного отсека.

2. Уложите на место передний коврик и установите накладку порога переднего дверного проема.

3. Сторона водителя: Установите блок педали сцепления.

4. Сторона водителя: Установите блок тормозной педали и сервопривод тормозной системы.

5. Сторона водителя: Установите блок реле и предохранителей салона автомобиля.

6. Левая сторона: Установите звуковой сигнал.

СИСТЕМА БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Звуковой сигнал.

7. Левая сторона: Установите воздушный патрубок.

8. Левая сторона: Установите аккумуляторную батарею. Не присоединяйте "отрицательную" клемму аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Аккумуляторная батарея.

9. Левая сторона: Установите левую опору двигателя.

10. Левая сторона: Установите правый кронштейн бампера.

11. Правая сторона: Установите бачок омывателя ветрового стекла.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.

12. Правая сторона: Установите правую опору двигателя.

13. Правая сторона: Установите правый кронштейн бампера.

14. Установите на место панель управления.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

15. Установите реечный механизм с гидроусилителем рулевого управления.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Рулевой механизм.

16. Установите двигатель и коробку передач.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Двигатель и автоматическая коробка передач: до мая 2003 года.

17. Установите заднюю балку передней подвески.

18. Установите на место подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

19. Установите брызговик моторного отсека.

20. Установите фару.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.

21. Закрепите жгут проводов фары.

22. Установите охладитель рабочей жидкости гидроусилителя рулевого управления.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).

23. Установите радиатор.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.

24. Установите балку переднего бампера.

25. Установите на место передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

26. Установите на место нижний щит защиты двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

27. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.

28. Присоедините все электронные блоки.

29. Присоедините генератор.

30. Присоедините "отрицательную" клемму аккумуляторной батареи.
