При работе со стеклами, растворителями и грунтовками одевайте защитные перчатки.
Перед выполнением работ по снятию и установке стекла наденьте защитные очки.
Требуется следующее оборудование: Режущая проволока с рукоятками, острый нож, комплект для ремонта ветрового стекла, пистолет для нанесения герметика и присоски.
Демонтаж
1. Снимите жесткую крышу.
КРЫША, РЕМОНТНЫЕ РАБОТЫ, Каркас и тент в сборе - снятие для доступа к месту ремонта и установка на место.

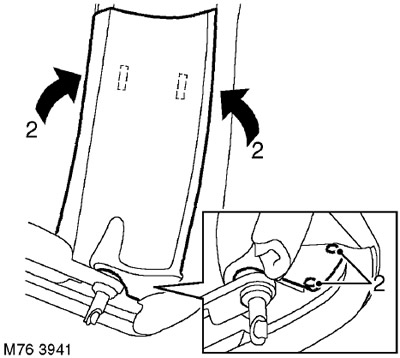

2. Отверните 2 винта крепления декоративной панели задней стойки 'E', освободите панель от фиксаторов и снимите ее.

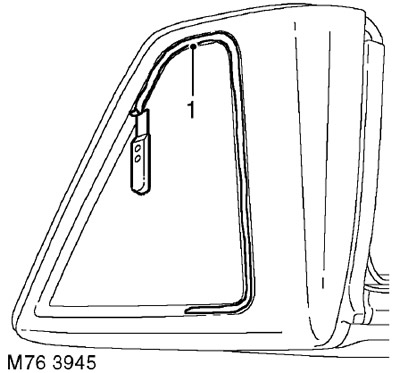

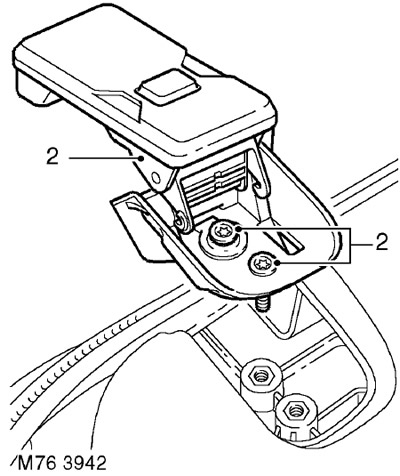

3. Отверните 4 винта Torx крепления защелок жесткой крыши, сдвиньте их в сторону и снимите.

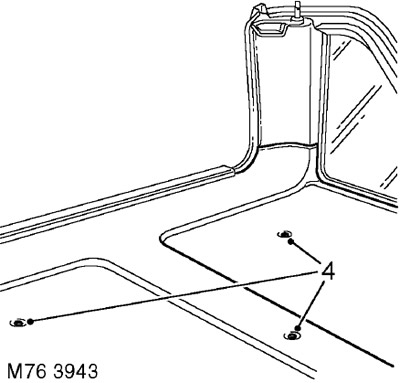

4. Отверните 3 винта Torx крепления потолочной панели, освободите панель от уплотнителя крыши и снимите ее.
5. Закройте внутернние поверхности жесткой крыши защитными чехлами.
6. Наклейте липкую ленту, чтобы защитить окрашенные поверхности.

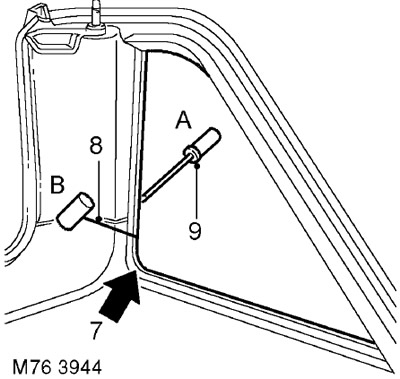

7. Разрежьте уплотнитель ножом в основании задней стойки 'E'.
8. Проденьте режущую проволоку через разрез, выполненный ножом, и закрепите проволоку на рукоятках, как показано на рисунке. Длина проволоки между рукоятками должна составлять приблизительно 200 мм.
9. С помощью напарника просуньте трубку рукоятки A между стеклом и кузовом впереди разреза и осторожно разрежьте уплотнитель одним движением, потянув рукоятку B с наружной стороны. Придержите стекло на последней стадии резания уплотнителя.
В случае использования многожильной проволоки можно использовать пилящие движения при резании утолщений уплотнителя, расположенных в углах стекла.
Использование пилящих движений при резании одножильной проволокой может привести к ее перегреву и обрыву.
10. Установите на стекло присоски и выньте его.
Положите стекло на покрытые войлоком подпорки. Не ставьте стекло на ребро. Появление скола на кромке стекла может привести к образованию трещины.
Установка
1. Осторожно удалите остатки герметика с рамы ветрового стекла, чтобы получить гладкую поверхность.
2. Удалите оставшийся мусор с помощью пылесоса.
3. Если стекло не заменяется: Тщательно удалите со стекла остатки герметика для получения гладкой поверхности. Не повредите затемняющую полосу на стекле.
4. С помощью напарника установите стекло на кузов.
5. Для облегчения установки сделайте метки с помощью липкой ленты.
6. Снимите стекло и отложите его в сторону.
7. Очистите растворителем раму стекла и кромки стекла.
Не дотрагивайтесь руками очищенных или протравленных поверхностей.
8. В случае необходимости устраните повреждения лакокрасочного покрытия.
9. Нанесите клеящий состав на стекло и дайте ему высохнуть.
10. Нанесите активирующий реагент поверх старого герметика, оставшегося на раме.
11. Дайте активирующему реагенту высохнуть.
12. Нанесите грунт на раму.
13. Установите предварительно обрезанный наконечник на картридж с герметком, снимите крышку и удалите отвердевшие остатки. Установите картридж на пистолет для нанесения герметика.
При необходимости измените форму наконечника для получения требуемого сечения слоя герметика.

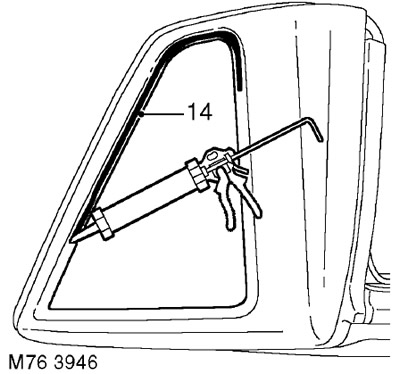

14. Нанесите герметик на раму ровным слоем, как показано на рисунке. В углах слой герметика должен быть несколько толще.
15. Не допускайте образования разрывов или воздушных пузырьков в герметике.
16. Установите стекло на кузов и выровняйте его положение по меткам.
17. Слегка прижмите стекло для плотного соединения с герметиком.
18. Зафиксируйте стекло с помощью ленты до высыхания герметика.
19. Снимите защитные чехлы и остатки ленты.
20. Проверьте герметичность уплотнения. При необходимости нанесите дополнительное количество герметика. Если для проверки герметичности используется вода, то дайте уплотнителю высохнуть перед проверкой. Облейте водой периферийную поверхность стекла и проверьте, протекает ли вода в салон. В случае обнаружения протечки дайте уплотнителю высохнуть и нанесите дополнительное количество герметика.
21. Установите потолочную панель и уплотнитель жесткой крыши.
22. Закрепите потолочную панель винтами Torx.
23. Установите защелки, заверните и затяните винты Torx с моментом 10 Нм.
24. Установите декоративную панель на стойку 'E' и закрепите ее фиксаторами и винтами.
25. Установите жесткую крышу.
КРЫША, РЕМОНТНЫЕ РАБОТЫ, Каркас и тент в сборе - снятие для доступа к месту ремонта и установка на место.
