Ленд Ровер Фрилендер 1. Вентиляционный люк в крыше 5-дверного автомобиля





Демонтаж

1. Снимите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.

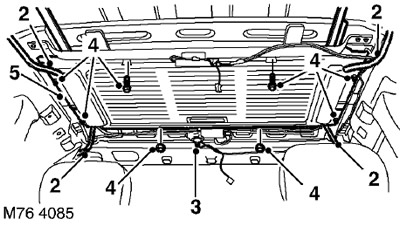

2. Отсоедините водоотводные трубки от люка.

3. Отсоедините электрический разъем от моторедуктора электропривода люка.

4. С помощью напарника отверните 6 гаек и 2 болта крепления люка.

5. Снимите люк.



Установка

1. Убедитесь в том, что пластиковая прокладка и уплотнитель желоба находятся на своих местах.

2. С помощью напарника установите люк в сборе, заверните и затяните гайки и болты его крепления.

3. Подсоедините электрический разъем электропривода люка.

4. Подсоедините водоотводные трубки к люку и закрепите их хомутами.

5. Установите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.





















Ленд Ровер Фрилендер 1. Стеклянная панель вентиляционного люка в крыше 5-дверного автомобиля





Демонтаж

1. Откройте шторку люка.





2. Снимите накладки, закрывающие винты крепления стеклянной крышки.

3. Отверните 6 винтов крепления стеклянной крышки.

4. Снимите стеклянную крышку.



Установка

1. Установите стеклянную крышку, заверните винты ее крепления, но пока не затягивайте их окончательно.

2. Выровняйте положение стеклянной крышки относительно крыши и затяните винты. Расстояние от контрольных точек, расположенных по бокам люка, до центральной линии должно равняться 300 мм.

3. Выровняйте переднюю часть стеклянной крышки. Она должна располагаться на 1,0 мм ниже панели крыши.

4. Выровняйте заднюю часть стеклянной крышки. Она должна располагаться на 1,0 мм выше панели крыши.

5. Установите накладки, закрывающие винты.

6. Проверьте работоспособность люка и правильность установки стеклянной крышки.

7. Закройте шторку люка.
