Ленд Ровер Фрилендер 1. Центральная консоль - для автомобилей до 2004-го года







Демонтаж

1. Снимите заднюю консоль.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя консоль.

2. Снимите аудиосистему.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Радиоприёмник - модели до 04MY.

3. Снимите рукоятку рычага переключения передач.

4. Только для автомобилей с механической коробкой передач: Снимите выключатель системы помощи при движении под уклон.





5. Снимите с панели управления отопителем 3 рукоятки.

6. Отверните 2 винта крепления панели управления отопителем.

7. Снимите панель управления отопителем.





8. Освободите фиксаторы и снимите установочную рамку аудиосистемы.

9. Выверните 2 винта из верхней части консоли.

10. Отверните 4 винта крепления блока управления отопителем к центральной консоли.

11. Отверните 3 винта, расположенные по центру и бокам консоли.





12. Отсоедините электрические разъемы и снимите цоколь лампы с блока переключателей.

13. Только для автомобилей с автоматической коробкой передач: Отсоедините электрические разъемы от селектора автоматической коробки передач.





14. Снимите центральную консоль.

15. Выверните 4 винта крепления панели переключателей и снимите панель в сборе.



Установка

1. Установите панель переключателей в сборе и заверните винты ее крепления.

2. Установите консоль на панель управления.

3. Подсоедините электрические разъемы и цоколь лампы к блоку переключателей.

4. Только для автомобилей с автоматической коробкой передач: Подсоедините электрические разъемы к селектору автоматической коробки передач.

5. Установите на место центральную консоль.

6. Заверните и затяните центральный и боковые винты крепления консоли.

7. Заверните и затяните винты крепления блока переключателей к консоли.

8. Заверните и затяните винты крепления верхней части консоли.

9. Установите на место рамку крепления аудиосистемы и закрепите ее на консоли фиксаторами.

10. Установите на место панель управления отопителем и закрепите ее винтами.

11. Установите рукоятки на панель управления отопителем.

12. Только для автомобилей с механической коробкой передач: Установите выключатель системы помощи при движении под уклон.

13. Установите рукоятку рычага переключения передач.

14. Установите аудиосистему.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Радиоприёмник - модели до 04MY.

15. Установите на место заднюю консоль.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя консоль.















Ленд Ровер Фрилендер 1. Передняя консоль в сборе - для автомобилей после 2004-го года







Демонтаж

1. Снимите заднюю консоль.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя консоль.

2. Снимите индикатор положений рычага селектора автоматической коробки передач.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ: JATCO, РЕМОНТНЫЕ РАБОТЫ, Указатель положения селектора: автомобили, выпущенные после мая 2004 года.

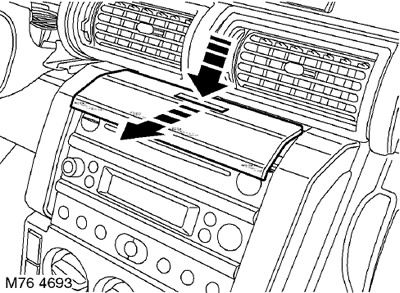

3. Осторожно подденьте верхнюю накладку консоли и сдвиньте ее назад, чтобы освободить фиксаторы, расположенные с переднего края накладки.

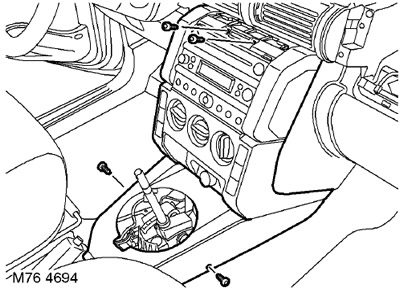

4. Отверните 4 винта крепления центральной консоли.

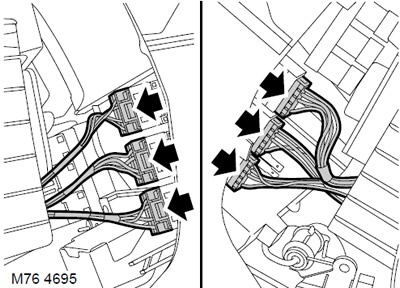

5. Отсоедините 6 электрических разъемов и снимите консоль.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

6. Снимите выключатели с консоли, предварительно запомнив их расположение.

7. Отверните 4 винта крепления пепельницы к накладке центральной консоли и снимите пепельницу.



Установка

1. Установите выключатели на консоль.

2. Установите пепельницу на накладку центральной консоли и заверните винты ее крепления.

3. Удерживая консоль, присоедините колодки проводов.

4. Установите консоль и закрепите ее винтами.

5. Установите верхнюю накладку консоли и закрепите ее фиксаторами.

6. Установите селектор автоматической коробки передач в сборе.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ: JATCO, РЕМОНТНЫЕ РАБОТЫ, Указатель положения селектора: автомобили, выпущенные после мая 2004 года.

7. Установите на место заднюю консоль.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя консоль.
