Ленд Ровер Фрилендер 1. Замена верхней декоративной панели передней стойки A





Демонтаж

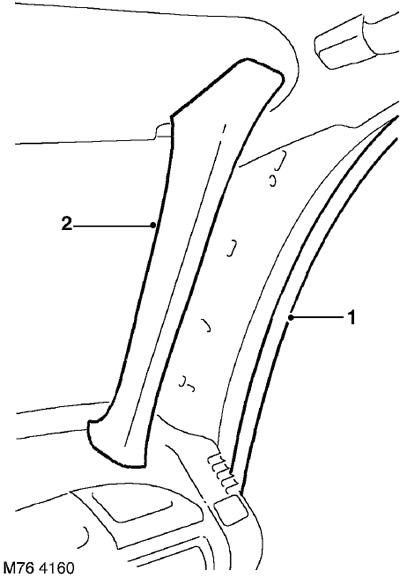

1. Снимите уплотнитель дверного проема.

2. Освободите 4 фиксатора и снимите декоративную панель передней стойки 'A'.

3. Снимите фиксаторы с декоративной панели.



Установка

1. Вставьте фиксаторы в декоративную панель передней стойки 'A'.

2. Установите декоративную панель на переднюю стойку 'A' и закрепите ее фиксаторами.

3. Установите на место уплотнитель дверного проема.













Ленд Ровер Фрилендер 1. Замена верхней декоративной панели стойки B/C





Демонтаж

1. Снимите накладку основания сиденья.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Накладки оснований передних сидений.

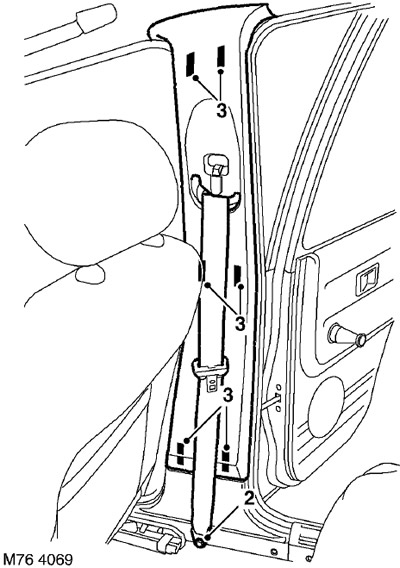

2. Отверните болт Torx нижней точки крепления заднего ремня безопасности к кузову и отведите ремень в сторону.

3. Освободите декоративную панель от 6 фиксаторов и снимите ее.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

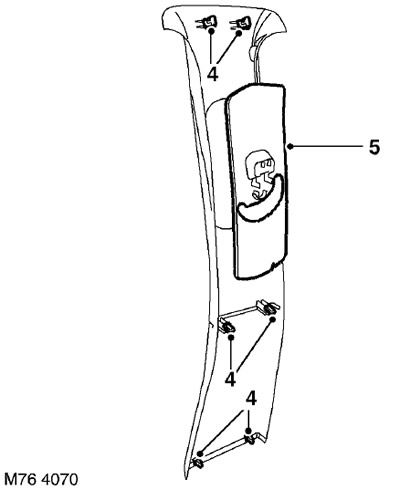

4. Снимите 6 фиксаторов с декоративной панели.

5. Снимите с декоративной панели шторку промежуточной петли ремня безопасности.



Установка

1. Установите шторку промежуточной петли ремня безопасности на декоративную панель.

2. Установите фиксаторы на декоративную панель.

3. Установите декоративную панель и закрепите ее фиксаторами.

4. Установите нижнее крепления ремня безопасности, заверните винт Torx и затяните его с моментом 40 Нм.

5. Установите накладку основания сиденья.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Накладки оснований передних сидений.
