Ленд Ровер Фрилендер 1. Декоративная панель задней двери для автомобилей до 2004-го года







Демонтаж

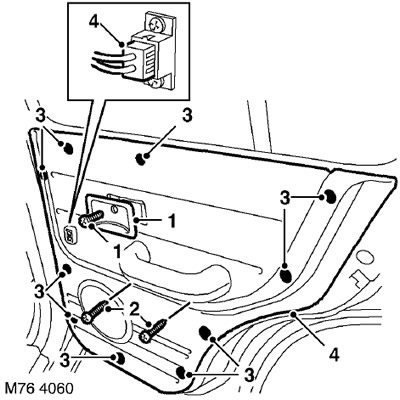

1. Отверните винт крепления накладки рукоятки к двери и снимите накладку.

2. Отверните 2 винта крепления дверной ручки.

3. Осторожно освободите 10 фиксаторов крепления декоративной панели к двери.

4. Отсоедините электрический разъем и снимите декоративную панель.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

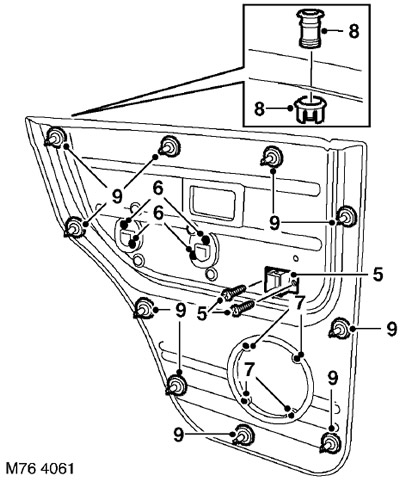

5. Отверните 2 винта Torx крепления панели управления стеклоподъемником к декоративной панели и снимите панель управления стеклоподъемником.

6. Отверните 4 винта Torx крепления дверной ручки к декоративной панели и снимите ручку.

7. Отверните 4 винта Torx крепления решетки динамика к декоративной панели и снимите решетку динамика.

8. Освободите фиксатор и снимите направляющую кнопки блокировки.

9. Снимите 10 фиксаторов с декоративной панели.



Установка

1. Установите на декоративную панель фиксаторы.

2. Установите направляющую кнопки блокировки на декоративную панель и закрепите ее фиксатором.

3. Установите решетку динамика в декоративную панель и закрепите ее винтами Torx.

4. Установите дверную ручку на декоративную панель и закрепите ее винтами Torx.

5. Установите панель управления стеклоподъемником в декоративную панель и закрепите ее винтами Torx.

6. Подведите декоративную панель к двери и подсоедините электрический разъем панели управления стеклоподъемником.

7. Установите декоративную панель на дверь и закрепите фиксаторы.

8. Заверните винты крепления дверной ручки.

9. Установите накладку рукоятки и закрепите ее винтом.











Ленд Ровер Фрилендер 1. Декоративная панель задней двери для автомобилей после 2004-го года







Демонтаж

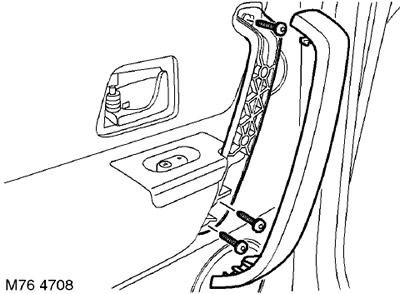

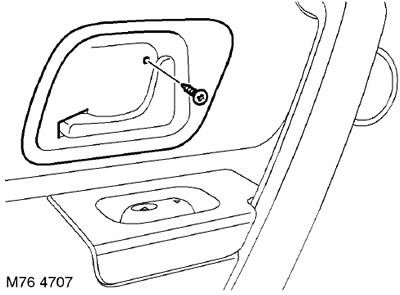

1. Отверните винт крепления накладки рукоятки к двери и снимите накладку.





2. Освободите от крепления и снимите накладку дверной ручки.

3. Отверните 3 винта крепления дверной ручки к двери.

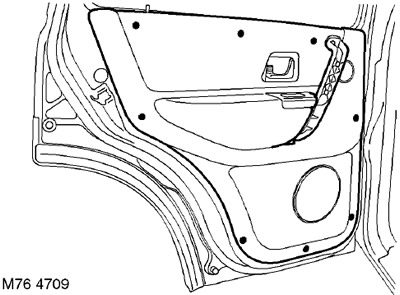

4. Освободите декоративную накладку от крепления к двери.

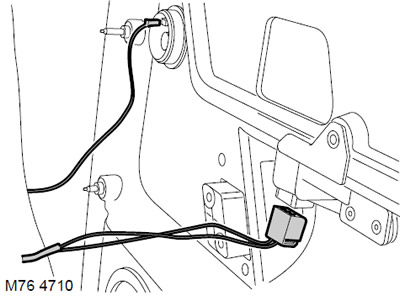

5. Отсоедините электрический разъем от высокочастотного динамика.

6. Отсоедините электрический разъем от панели управления стеклоподъемником и снимите декоративную панель.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

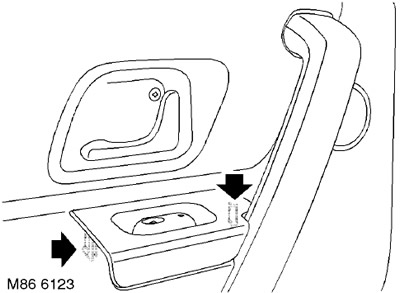

7. Освободите 2 фиксатора и снимите накладку панели управления стеклоподъемником с декоративной панели.

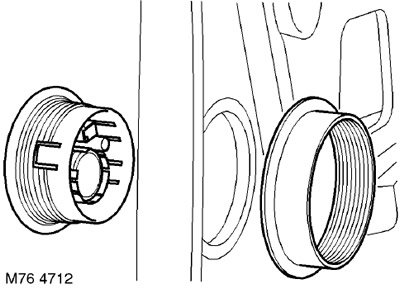

8. Снимите стопорное кольцо, с помощью которого высокочастотный динамик крепится к декоративной панели, и снимите динамик.





9. Снимите прокладку из вспененного материала с направляющей кнопки блокировки.

10. Освободите фиксатор и снимите направляющую кнопки блокировки.

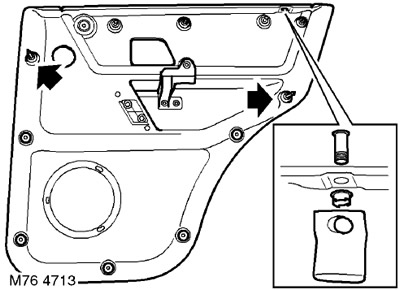

11. Запомните место положения 2 длинных фиксаторов и снимите 9 фиксаторов с декоративной панели.

12. Освободите от крепления и снимите стопорное кольцо, с помощью которого дверная ручка крепится к декоративной панели.

13. Снимите 2 фиксатора, с помощью которых дверная ручка крепится к декоративной панели, и снимите ручку.

ПРИМЕЧАНИЕ: Пластиковые фиксаторы устанавливаются только на заводе-изготовителе. В последующем для крепления всех элементов, установленных на заводе на пластиковых фиксаторах, следует использовать винты.



Установка

1. Установите дверную ручку на декоративную панель и закрепите ее винтами и стопорным кольцом.

2. Установите на декоративную панель фиксаторы.

3. Установите направляющую кнопки блокировки на декоративную панель и закрепите ее фиксатором.

4. Установите прокладку из вспененного материала на направляющую кнопки блокировки.

5. Установите высокочастотный динамик в дверную панель и закрепите его стопорным кольцом.

6. Установите на декоративную панель и закрепите панель управления стеклоподъемником и ее накладку.

7. Подсоедините электрические разъемы к панели управления стеклоподъемником и высокочастотному динамику.

8. Приложите декоративную панель к двери, выровняйте положение фиксаторов панели относительно отверстий двери и с силой нажмите на панель.

9. Заверните и затяните винты крепления дверной ручки к двери.

10. Установите и закрепите накладку на дверной ручке.

11. Установите рукоятку на декоративную панель и закрепите ее винтом.
