Ленд Ровер Фрилендер 1. Декоративная панель передней двери 3-дверного автомобиля




Демонтаж







1. Освободите переднюю направляющую стекла от крепления к передней двери.

2. Отсоедините электрический разъем типа "Lucar" и снимите переднюю направляющую стекла.

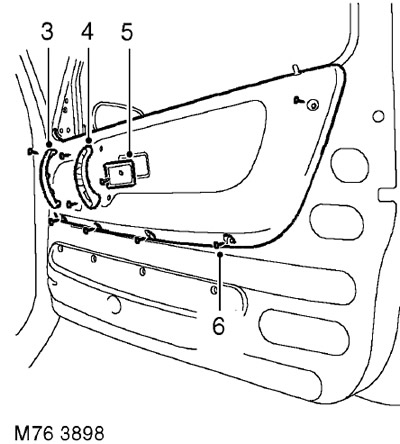

3. Снимите накладку дверной ручки.

4. Отверните 2 винта крепления ручки и снимите ручку.

5. Отверните винт крепления накладки рукоятки к двери и снимите накладку.

6. Отверните 6 винтов Torx крепления декоративной панели, освободите панель от 3 фиксаторов и кнопки блокировки и снимите панель.






7. Отверните 6 гаек крепления динамика и снимите динамик.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

8. Снимите 3 фиксатора декоративной панели.

9. Снимите направляющую кнопки блокировки.



Установка


1. Установите динамик и закрепите его гайками.

2. Установите направляющую кнопки блокировки.

3. Вставьте фиксаторы декоративной панели.

4. Установите декоративную панель на дверь. Установите направляющую кнопки блокировки и закрепите ее фиксаторами.

5. Заверните и затяните винты Torx.

6. Установите накладку рукоятки и закрепите ее винтом.

7. Установите ручку и закрепите ее винтами.

8. Установите накладку дверной ручки.

9. Подсоедините разъемы типа "Lucar" к передней направляющей стекла и зафиксируйте ее.







Ленд Ровер Фрилендер 1. Декоративная панель передней двери 5-дверного автомобиля - до 2004-го года




Демонтаж

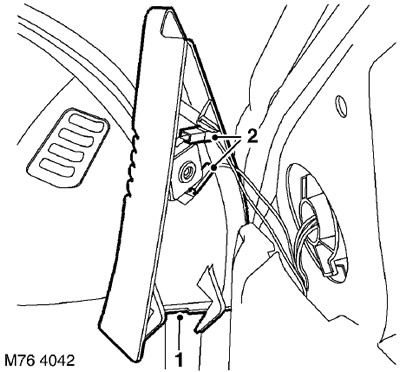

1. Освободите переднюю направляющую стекла от крепления к передней двери.

2. Отсоедините от высокочастотного динамика электрические разъемы типа "Lucar".

3. Снимите переднюю направляющую стекла.






4. Отверните винт крепления накладки рукоятки к двери и снимите накладку.






5. Отверните 2 винта крепления дверной ручки.

6. Отверните 5 винтов крепления дверного кармана.

7. Освободите 7 фиксаторов и снимите декоративную панель.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

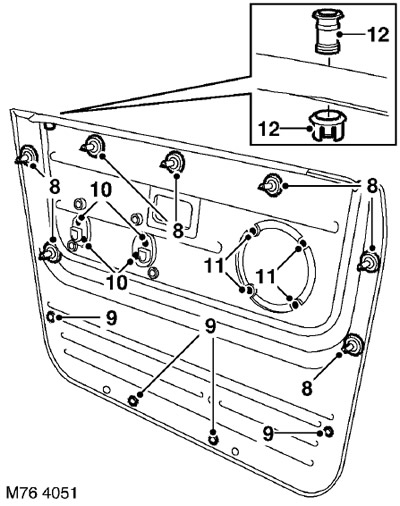

8. Снимите 7 фиксаторов с декоративной панели.

9. Отверните 4 винта Torx крепления дверного кармана к декоративной панели и снимите карман.

10. Отверните 4 винта Torx крепления дверной ручки к декоративной панели и снимите ручку.

11. Отверните 4 винта Torx крепления решетки динамика к декоративной панели и снимите решетку динамика.

12. Освободите фиксатор и снимите направляющую кнопки блокировки.



Установка


1. Установите направляющую кнопки блокировки на декоративную панель и закрепите ее фиксатором.

2. Установите решетку динамика в декоративную панель и закрепите ее винтами Torx.

3. Установите дверную ручку на декоративную панель и закрепите ее винтами Torx.

4. Установите дверной карман на декоративную панель и закрепите его винтами Torx.

5. Установите на декоративную панель фиксаторы.

6. Установите декоративную панель на дверь и закрепите фиксаторы.

7. Заверните винты крепления дверной ручки и кармана.

8. Установите накладку рукоятки и закрепите ее винтом.

9. Приложите переднюю направляющую стекла к двери, подсоедините к высокочастотному динамику разъемы типа "Lucar" и зафиксируйте переднюю направляющую.











Ленд Ровер Фрилендер 1. Декоративная панель передней двери 5-дверного автомобиля - после 2004-го года




Демонтаж

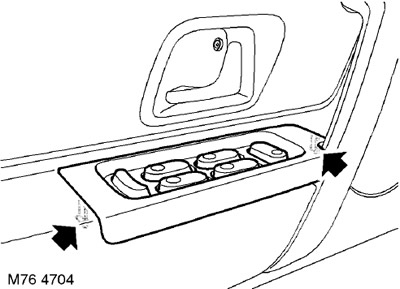

1. Осторожно освободите панель управления стеклоподъемниками от крепления к декоративной панели.

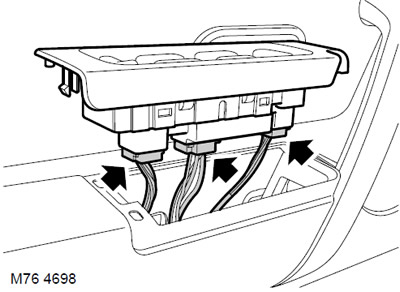

2. Отсоедините 3 электрических разъема от панели управления стеклоподъемниками и снимите ее.






3. Отверните винт крепления накладки рукоятки к двери и снимите накладку.






4. Снимите накладку с дверной ручки и отверните 3 винта крепления ручки к двери.






5. Снимите заглушку, закрывающую центральный винт. Отверните 5 винтов крепления кармана к двери.






6. Освободите 6 фиксаторов декоративной панели и снимите декоративную панель.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

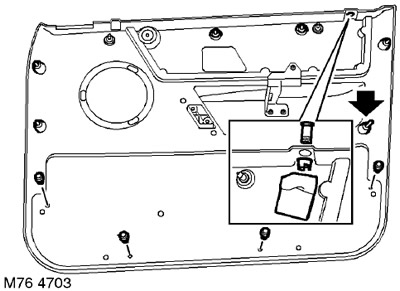

7. Запомните место положения длинного фиксатора и снимите 6 фиксаторов с декоративной панели.

8. Снимите фиксаторы, с помощью которых дверной карман крепится к декоративной панели.

ПРИМЕЧАНИЕ: Операция демонтажа фиксаторов дверного кармана не относится к автомобилям до 2004-го модельного года.






9. Отверните 4 винта Torx крепления дверного кармана к декоративной панели и снимите карман.

10. Снимите прокладку из вспененного материала с направляющей кнопки блокировки.

11. Освободите фиксатор и снимите направляющую кнопки блокировки.

12. Освободите от крепления и снимите стопорное кольцо, с помощью которого дверная ручка крепится к декоративной панели.

13. Снимите 2 фиксатора, с помощью которых дверная ручка крепится к декоративной панели, и снимите ручку.

ПРИМЕЧАНИЕ: Пластиковые фиксаторы устанавливаются только на заводе-изготовителе. В последующем для крепления всех элементов, установленных на заводе на пластиковых фиксаторах, следует использовать винты.



Установка


1. Установите дверную ручку на декоративную панель и закрепите ее винтами и стопорным кольцом.

2. Установите направляющую кнопки блокировки на декоративную панель и закрепите ее фиксатором.

3. Установите прокладку из вспененного материала на направляющую кнопки блокировки.

4. Установите дверной карман на декоративную панель и закрепите его винтами Torx.

5. Установите на декоративную панель фиксаторы.

6. Установите декоративную панель на дверь и закрепите фиксаторы.

7. Заверните винты крепления дверной ручки и установите на нее накладку.

8. Установите накладку рукоятки и закрепите ее винтом.

9. Заверните винты крепления дверного кармана и установите заглушку на центральный винт.

10. Установите панель управления стеклоподъемниками, подсоедините электрические разъемы и закрепите панель управления стеклоподъемниками на декоративной панели.
