Ленд Ровер Фрилендер 1. Срабатывание демонтированной с автомобиля подушки безопасности переднего пассажира



Настоящая инструкция составлена для оказания помощи авторизованному техническому персоналу в безопасном выполнении процедуры срабатывания и утилизации преднатяжителей ремней безопасности, демонтированных с автомобиля.



Срабатывание преднатяжителя ремня безопасности


ПРЕДОСТЕРЕЖЕНИЕ: Запрещается проведение любых работ по системе SRS до ознакомления с соответствующими разделами Руководства.

1. Выполните все правила безопасности при работе с системой подушек безопасности.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Принудительное срабатывание компонента SRS.

2. Снимите подушку безопасности переднего пассажира с автомобиля.

СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Подушка безопасности переднего пассажира - для автомобилей до 2004-го модельного года.

3. Проверьте состояние приспособления LRT-86-003 и прилагаемых к нему кабелей.

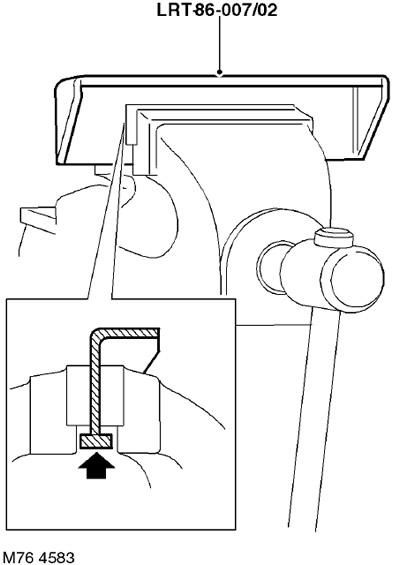

4. Зажмите кронштейн LRT-86-007/02 в тисках. Губки тисков должны зажимать кронштейн выше нижнего фланца, чтобы исключить перемещение кронштейна вверх под действием детонации. Затяните тиски.

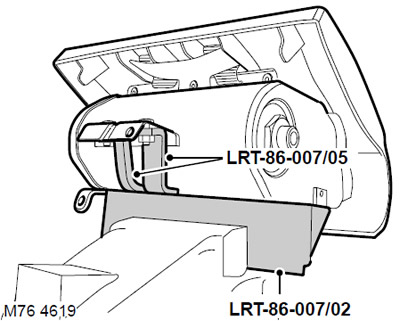

5. Установите на кронштейн LRT-86-007/02. две скобы LRT-86-007/05 и закрепите их болтами.






6. Установите подушку безопасности на скобы LRT-86-007/05 и закрепите ее.

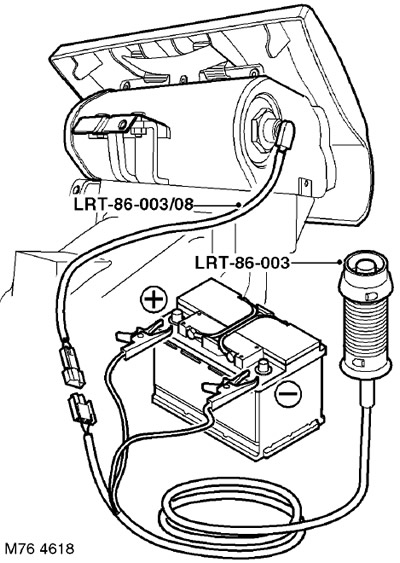

7. Присоедините кабель LRT-86-003/08 приспособления к подушке безопасности.

8. Присоедините приспособление LRT-86-003 к концу кабеля LRT-86-003/08.

9. Подсоедините приспособление LRT-86-003 к аккумуляторной батарее.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что все люди находятся на расстоянии не менее 15 м от модуля подушки безопасности.

10. Для приведения подушки безопасности в действие нажмите кнопку включения на корпусе приспособления.

11. Отсоедините приспособление от аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ: Во время активации части подушки безопасности нагреваются до высоких температур, что может вызвать ожог. Подождите 30 минут после срабатывания, прежде чем дотрагиваться до модуля подушки безопасности.

12. Отсоедините кабель приспособления от подушки безопасности.

13. Снимите модуль подушки безопасности с кронштейна и поместите в герметичный мешок для последующей утилизации.

14. Протрите кронштейн влажной тканью и выньте из тисков.

15. Отправьте отработавший модуль подушки безопасности в место, отведенное для сжигания мусора.

ПРИМЕЧАНИЕ: Не перевозите детали сработавших систем пассивной безопасности в салоне автомобиля.

16. Запрещается повторное использование любых деталей систем пассивной безопасности.
