Демонтаж
ПРЕДОСТЕРЕЖЕНИЕ: Запрещается проведение любых работ по системе SRS до ознакомления с соответствующими разделами Руководства.
ПРЕДОСТЕРЕЖЕНИЕ: При демонтаже, проверке и установке преднатяжителя ремня безопасности не наклоняйтесь над ним и не обращайте к себе свободный конец цилиндра с поршнем.
ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к работе по ремонту и техническому обслуживанию систем пассивной безопасности, обязательно выньте ключ из замка зажигания, отсоедините клеммы аккумуляторной батареи и подождите 10 минут.
1. Снимите правое заднее сиденье.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.

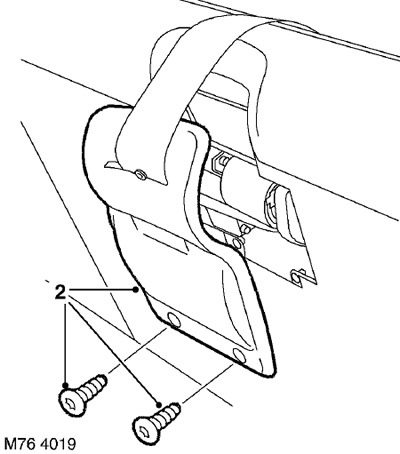

2. Отверните 2 винта и снимите крышку инерционной катушки ремня безопасности.

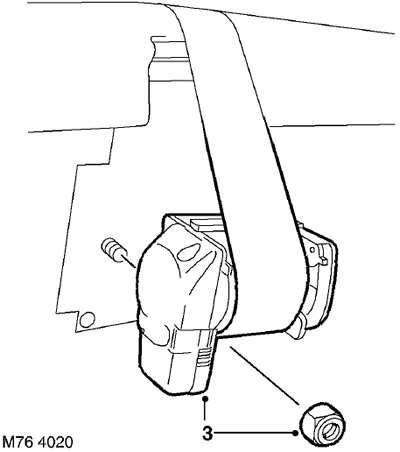

3. Отверните гайку и снимите инерционную катушку.

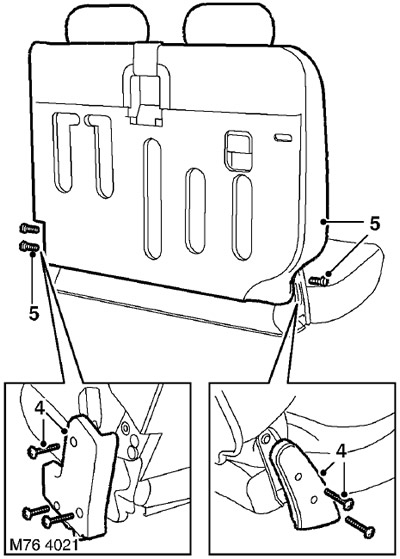

4. Отверните 5 винтов и снимите обе крышки креплений ремня безопасности.
5. Отверните 3 болта Torx и снимите с подушки спинку сиденья.

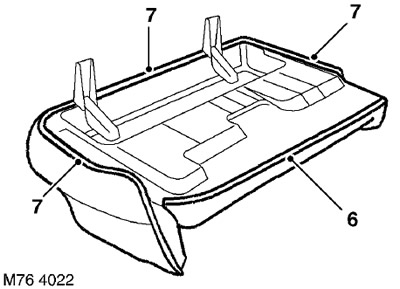

6. Освободите заднюю часть обивки подушки сиденья от крепления к раме.
7. Освободите переднюю и боковые части обивки подушки от крепления к раме.

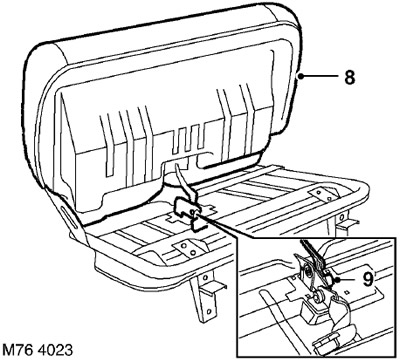

8. Снимите с рамы подушку вместе с обивкой.
9. Отверните болт Torx крепления замка ремня безопасности и снимите замок.
Установка
1. Установите замок ремня безопасности на основание сиденья и затяните болт с моментом 32 Нм.
2. Установите подушку сиденья на основание.
3. Зафиксируйте переднюю и боковые части подушки на раме.
4. Закрепите заднюю часть подушки сиденья на раме.
5. Установите спинку сиденья и затяните болты Torx.
6. Установите крышки креплений ремня безопасности и затяните винты их крепления.
7. Установите инерционную катушку на спинку сиденья и затяните гайки ее крепления с моментом 32 Нм.
8. Установите крышку инерционной катушки и затяните винты ее крепления.
9. Установите на место заднее сиденье.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Заднее правое сиденье.
