Пассивная безопасность

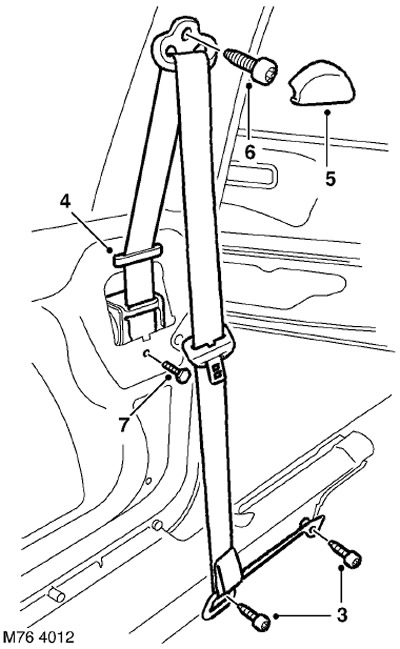

Ленд Ровер Фрилендер 1. Передний инерционный ремень безопасности
3-дверного автомобиля
Демонтаж
1. Снимите накладку основания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ,
Накладки оснований передних сидений.
2. Снимите заднюю боковую декоративную панель.
ДЕТАЛИ ОТДЕЛКИ САЛОНА,
РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель 3-дверного
автомобиля.
3. Отверните 2 болта Torx нижнего крепления ремня безопасности к
сиденью и снимите крепление с сиденья.
4. Освободите направляющую ремня безопасности.
5. Снимите крышку с промежуточной петли.
6. Отверните болт Torx крепления промежуточной петли ремня
безопасности.
7. Отверните болт крепления инерционной катушки и снимите
катушку.
Установка
ПРИМЕЧАНИЕ: При необходимости замены
компонента системы пассивной безопасности следует записать
штрих-код нового компонента.
1. Установите инерционную катушку и затяните болт ее крепления с
моментом 31 Нм.
2. Вытяните ремень с инерционной катушки, установите
промежуточную петлю и затяните болт Torx с моментом 31 Нм.
3. Установите крышку промежуточной петли.
4. Закрепите направляющую ремня безопасности.
5. Установите нижнее крепление ремня безопасности на
сиденье,заверните и затяните болт Torx с моментом 40 Нм.
6. Установите заднюю боковую декоративную панель.
ДЕТАЛИ ОТДЕЛКИ САЛОНА,
РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель 3-дверного
автомобиля.
7. Установите накладку основания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ,
Накладки оснований передних сидений.

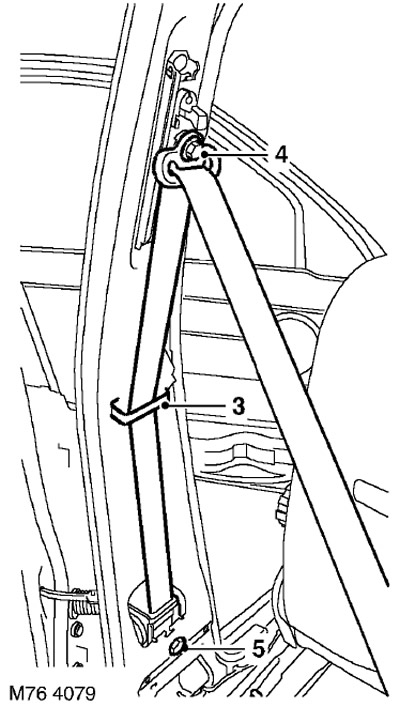

Ленд Ровер Фрилендер 1. Передний инерционный ремень безопасности
5-дверного автомобиля
Демонтаж
1. Снимите накладку основания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ,
Накладки оснований передних сидений.
2. Снимите верхнюю декоративную панель со стойки 'B/C' кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА,
РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели стойки 'B/C'.
3. Освободите направляющую ремня безопасности.
4. Отверните гайку крепления верхней промежуточной петли ремня
безопасности к ее основанию.
5. Отверните болт крепления инерционной катушки и снимите
катушку.
Установка
ПРИМЕЧАНИЕ: При необходимости замены
компонента системы пассивной безопасности следует записать
штрих-код нового компонента.
1. Установите инерционную катушку и затяните болт ее крепления с
моментом 31 Нм.
2. Вытяните ремень с инерционной катушки, установите верхнюю
промежуточную петлю и затяните гайку ее крепления с моментом 31
Нм.
3. Закрепите направляющую ремня безопасности.
4. Установите верхнюю декоративную панель на стойку 'B/C'
кузова.
ДЕТАЛИ ОТДЕЛКИ САЛОНА,
РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели стойки 'B/C'.
5. Установите накладку основания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ,
Накладки оснований передних сидений.
