Демонтаж
1. Модели с двигателем Td4 или KV6: Снимите шумоизолирующий кожух двигателя, если он имеется.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.
2. Модели с двигателем Td4 или KV6: Освободите и снимите впускной патрубок.

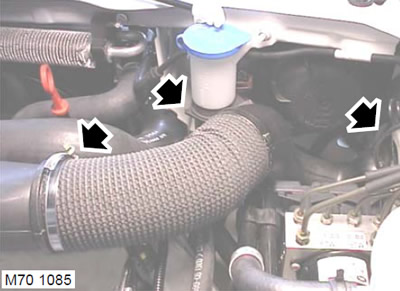

3. Модели с двигателем Td4 или KV6: Освободите хомут крепления электрического кабеля и воздухозаборника к кузову.
4. Модели с двигателем Td4 или KV6: Поднимите воздухозаборник и освободите хомут крепления шланга бачка омывателя.
5. Модели с двигателем Td4 или KV6: Освободите и снимите воздухозаборник.

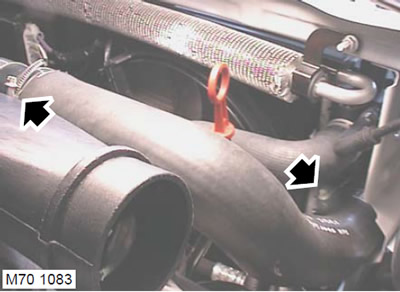

6. Модели с двигателем Td4: Ослабьте 2 хомута и снимите выпускной шланг промежуточного охладителя.

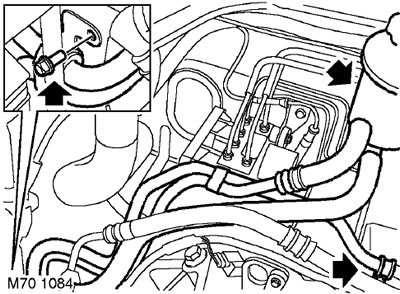

7. Отверните 2 болта крепления трубопроводов охладителя рабочей жидкости рулевого гидроусилителя.
8. Снимите с опорного кронштейна бачок рулевого гидроусилителя и отведите его в сторону.

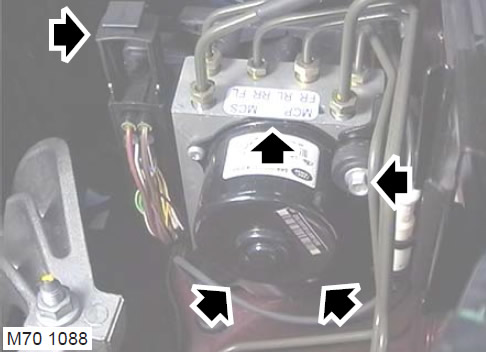

9. Освободите фиксатор и отсоедините колодку разъема регулятора давления АБС.
10. Подстелите ткань под регулятор давления, чтобы избежать разбрызгивания тормозной жидкости.
ВНИМАНИЕ: Тормозная жидкость может повредить лакокрасочное покрытие. Если тормозная жидкость попала на окрашенные поверхности, немедленно удалите следы жидкости и промойте это место водой.
11. Отсоедините от регулятора давления АБС 2 впускных тормозных трубопровода.
12. Отсоедините от регулятора давления ABS 4 выпускных тормозных трубопровода.
ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
13. Отверните 3 болта крепления регулятора давления АБС к опорному кронштейну.
14. Освободите и снимите регулятор давления АБС с опорного кронштейна.
Установка
1. Установите регулятор давления ABS на опорном кронштейне. Заверните болты и затяните их с моментом 9 Нм.
2. Очистите места присоединения тормозных трубопроводов и наконечники трубопроводов.
3. Присоедините тормозные трубопроводы к регулятору давления, обеспечив правильное соединение трубопроводов с соответствующими им отверстиями регулятора.
4. Затяните муфты с моментом 17 Нм.
5. Подсоедините электрический разъем к регулятору давления ABS и застегните фиксатор разъема.
6. Модели с двигателем Td4 или KV6: Установите воздухозаборник на кузов.
7. Модели с двигателем Td4 или KV6: Закрепите воздухозаборник на заливной горловине бачка омывателя и хомуте электрического кабеля.
8. Модели с двигателем Td4 или KV6: Установите воздушный патрубок.
9. Установите бачок рулевого гидроусилителя на опорный кронштейн.
10. Заверните болты крепления трубопроводов охладителя рабочей жидкости рулевого гидроусилителя и затяните их моментом 10 Нм.
11. Модели с двигателем Td4: Подсоедините выпускной шланг промежуточного охладителя и затяните хомуты его крепления.
12. Модели с двигателем Td4 или KV6: Установите шумоизолирующий кожух двигателя, если он имеется.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.
13. Удалите воздух из тормозной системы.
ТОРМОЗНАЯ СИСТЕМА, РЕГУЛИРОВКИ, Удаление воздуха из тормозной системы.
14. Чтобы убедиться в правильной работе АБС, НЕОБХОДИМО выполнить диагностику с помощью прибора TestBook/T4.
