Ленд Ровер Фрилендер 1. Насос рулевого гидроусилителя (модели с двигателем Td4)



Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите опору двигателя.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Гидроопора двигателя правая.






3. Ослабьте 3 болта крепления шкива привода насоса рулевого гидроусилителя.

4. Снимите ремень привода навесного оборудования.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.

5. Поднимите двигатель на подъемнике.

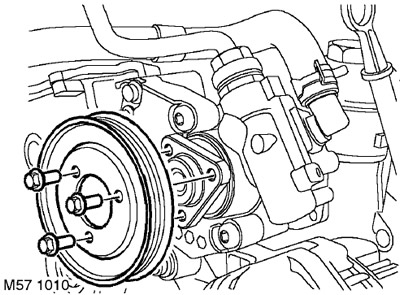

6. Отверните болты и снимите шкив привода насоса гидроусилителя.

7. Укройте генератор, чтобы на него не попала рабочая жидкость.






8. Подставьте контейнер под насос рулевого гидроусилителя, ослабьте хомут и отсоедините от насоса подводящий шланг. Дайте рабочей жидкости стечь.

ВНИМАНИЕ: Следует не допустить попадания масла или жидкости на генератор.

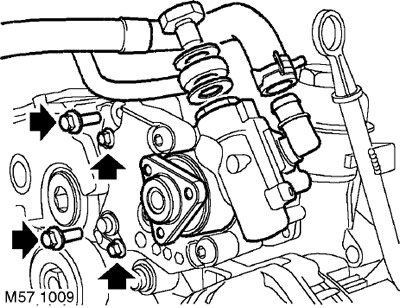

9. Отверните полый болт крепления выпускного шланга к насосу. Отсоедините шланг, снимите и выбросьте уплотнительные шайбы.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

10. Выверните 4 болта и снимите насос гидроусилителя.

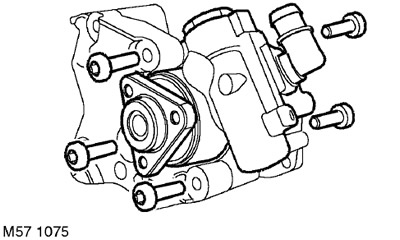

11. Отверните 5 болтов с головкой Torx, с помощью которых насос гидроусилителя крепится к опорным кронштейнам. Соберите опорные кронштейны.



Установка


1. Установите на насос гидроусилителя опорные кронштейны, заверните болты с головкой Torx и затяните их с моментом 25 Нм.

2. Установите на место насос гидроусилителя и заверните болты. Затяните болты М8 с моментом 25 Нм, а болты М6 - с моментом 10 Нм.

3. Взяв новые уплотнительные шайбы, подсоедините выпускной шланг к насосу гидроусилителя, заверните полый болт и затяните его с моментом 25 Нм.

4. Протрите насос гидроусилителя и места крепления шлангов.

5. Подсоедините впускной шланг к насосу гидроусилителя и закрепите его новым хомутом.

6. Установите на насос гидроусилителя шкив привода насоса и затяните болты от руки.

7. Установите ремень привода навесного оборудования.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td4.

8. Затяните болты крепления шкива привода насоса рулевого гидроусилителя с моментом 10 Нм.

9. Установите опору двигателя.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Гидроопора двигателя правая.

10. Присоедините "отрицательную" клемму аккумуляторной батареи.
