Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите шумоизолирующий кожух двигателя, если он имеется.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.
3. Модели с двигателем Td4: Освободите и снимите воздухозаборник.
СИСТЕМАТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Воздуховоды впускной системы.
4. Модели с двигателем Td4: Ослабьте 2 хомута и снимите выпускной шланг промежуточного охладителя.
5. Модели с двигателем Td4: Для облегчения доступа выньте масляный щуп.
ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

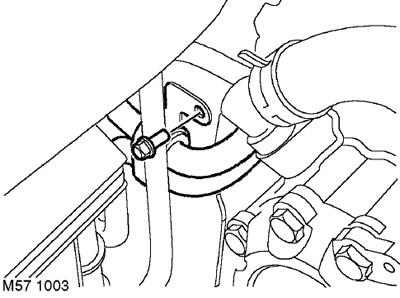

6. Отверните болт крепления нижнего кронштейна трубопровода охладителя рабочей жидкости рулевого гидроусилителя к кузову.

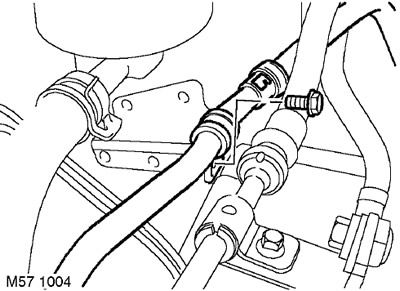

7. Отверните болт крепления трубопровода охладителя рабочей жидкости рулевого гидроусилителя к правой стойке подвески.

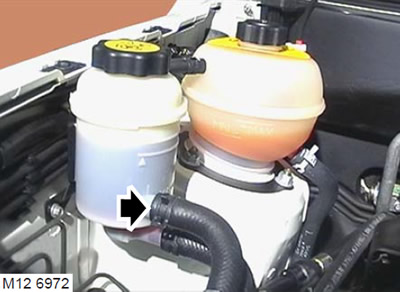

8. Подставьте под бачок рулевого гидроусилителя подходящий по размеру контейнер, освободите хомут и отсоедините возвратный шланг. Дайте рабочей жидкости стечь.

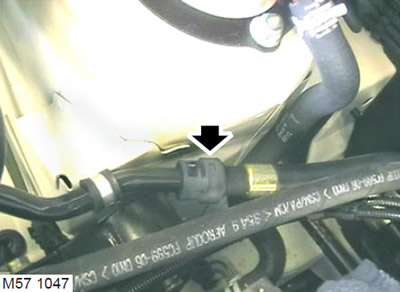

9. Подставьте контейнер под быстроразъемное соединение шланга.
10. Очистите от грязи поверхность вокруг быстроразъемного соединения шланга.
11. С помощью приспособления LRT-57-044 отсоедините быстроразъемное соединение шланга охладителя.
12. Снимите с опорного кронштейна бачок рулевого гидроусилителя и отведите его в сторону.

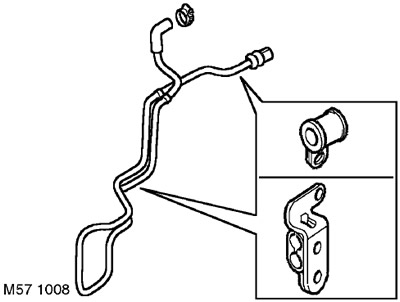

13. Снимите с автомобиля охладитель рабочей жидкости рулевого гидроусилителя.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
14. Снимите с охладителя хомуты.
Установка
1. Очистите места крепления охладителя рабочей жидкости.
2. Установите на охладитель хомуты.
3. Установите охладитель на автомобиль.
4. Подсоедините быстроразъемное соединение шланга.
5. Установите кронштейн трубопровода, заверните болт и затяните его с моментом 10 Нм.
6. Заверните болт хомута крепления трубопровода к правой стойке подвески и затяните его с моментом 10 Нм.
7. Установите бачок рулевого гидроусилителя на опорный кронштейн.
8. Очистите от грязи место вокруг крышки бачка гидроусилителя и меток уровня.
9. Подсоедините к бачку возвратный шланг и затяните хомут его крепления.
10. Модели с двигателем Td4: Подсоедините выпускной шланг промежуточного охладителя и затяните хомуты его крепления.
11. Модели с двигателем Td4: Установите на кузов воздухозаборник и впускную трубу в сборе.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Воздуховоды впускной системы.
12. Модели с двигателем Td4: Вставьте на место масляный щуп.
13. Установите шумоизолирующий кожух двигателя, если он имеется.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.
14. Присоедините "отрицательную" клемму аккумуляторной батареи.
15. Прокачайте систему рулевого гидроусилителя.
РУЛЕВОЕ УПРАВЛЕНИЕ, РЕГУЛИРОВКИ, Удаление воздуха из системы рулевого гидроусилителя.
