Ленд Ровер Фрилендер 1. Рукоятка селектора АКПП  - снятие и установка







Демонтаж





Рисунок соответствует автомобилям, выпущенным до мая 2004 года (более поздние модели - аналогичны)

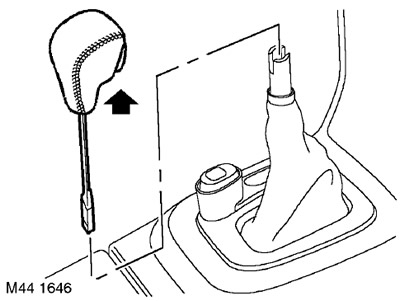

1. Потяните рукоятку вверх, чтобы вывести ее из зацепления с хвостовиком рычага.

ПРЕДОСТЕРЕЖЕНИЕ: Рукоятка рычага может внезапно освободиться. Будьте осторожны, чтобы при снятии рукоятки не травмировать лицо.



Установка

1. Установите рукоятку, совместив фиксирующий выступ рукоятки с прорезью рычага селектора.

2. Надавите на рукоятку, чтобы надеть ее до конца на рычаг селектора.

ВНИМАНИЕ: При установке рукоятки на место селектор должен находиться в положении 'Park', несоблюдение этого требования может привести к повреждению механизма селектора.

















Ленд Ровер Фрилендер 1. Трос селектора АКПП - снятие и установка







Демонтаж

1. Снимите верхнюю облицовку туннеля пола.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль - для автомобилей до 2004-го модельного года.

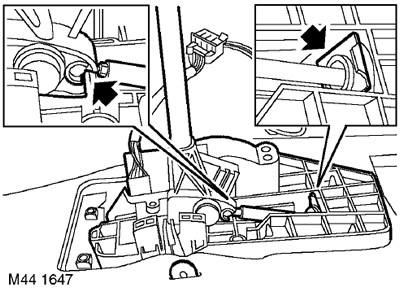

2. Отсоедините трос от рычага селектора.

3. Выньте вильчатую клипсу крепления оболочки троса к корпусу селектора.

4. Поднимите переднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

5. Снимите нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

6. Освободите трос выбора передач от крепления на кузове.

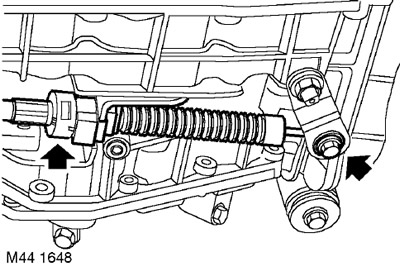

7. Ослабьте гайку крепления троса селектора к рычагу коробки.

8. Снимите фиксатор крепления оболочки троса к кронштейну на коробке передач, снимите трос и втулку крепления троса на рычаге.



Установка

1. Установите втулку крепления троса на рычаг селектора, проденьте трос в отверстие втулки, но не затягивайте гайку на этом этапе.

2. Установите оболочку троса на кронштейн коробки передач и закрепите фиксатором.

3. Установите трос на корпус селектора и закрепите оболочку в вильчатой клипсе.

4. Вставьте вильчатую клипсу крепления оболочки троса к корпусу селектора.

5. Закрепите трос на рычаге селектора.

6. Установите на место верхнюю облицовку туннеля пола.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль - для автомобилей до 2004-го модельного года.

7. Проверьте и отрегулируйте трос селектора.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ: JATCO, РЕГУЛИРОВКИ, Регулировка троса селектора.

8. Установите на место нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

9. Уберите подпорки и опустите автомобиль.















Ленд Ровер Фрилендер 1. Указатель положения селектора АКПП: автомобили до мая 2003 года



Демонтаж

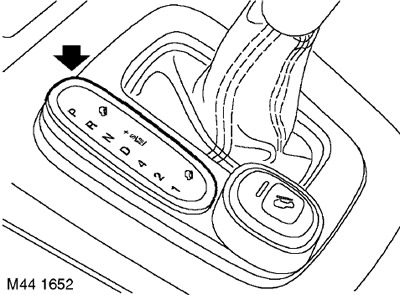

1. Освободите указатель от крепления на облицовочной панели селектора.

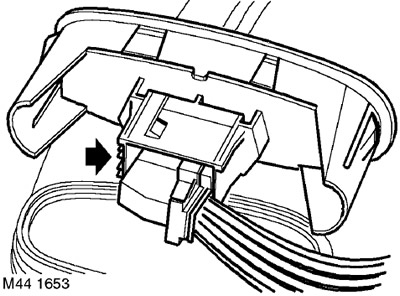

2. Отсоедините разъём от указателя и снимите указатель.



Установка

1. Присоедините разъём к указателю положения селектора.

2. Установите указатель на облицовочную панель селектора.













Ленд Ровер Фрилендер 1. Указатель положения селектора АКПП: автомобили после мая 2004 года





Демонтаж

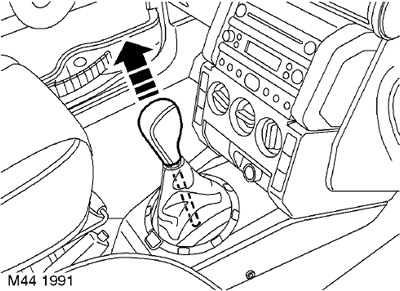

1. Установите селектор в положение 'Neutral' и снимите рукоять селектора.

ПРЕДОСТЕРЕЖЕНИЕ: Рукоятка рычага может внезапно освободиться. Будьте осторожны, чтобы при снятии рукоятки не травмировать лицо.

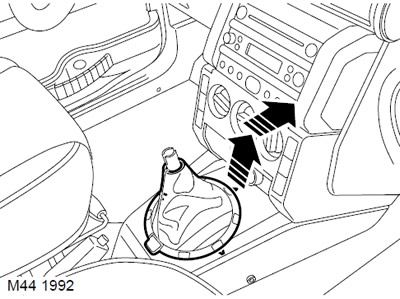

2. Начиная с переднего конца, осторожно снимите пружинный фиксатор крепления указателя положения селектора к центральной консоли. Снимите два боковых зажима и выдвиньте указатель вперёд.

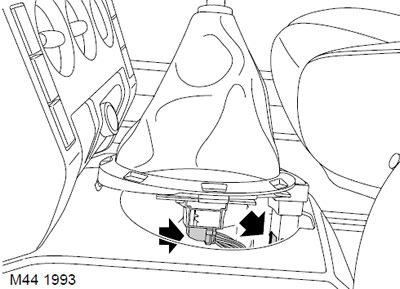

3. Отсоедините разъём от выключателя режима управляемого спуска под уклон.

4. Отсоедините разъём от указателя положения селектора.

5. Снимите указатель в сборе.



Установка

1. Установите указатель положения селектора на центральную консоль.

2. Присоедините два разъема.

3. Проверьте, чтобы жидкокристаллическое табло встало на позиционирующие выступы.

4. Закрепите указатель положения селектора на центральной консоли.

5. Установите рукоять селектора автоматической коробки передач.

ВНИМАНИЕ: При установке рукоятки на место селектор должен находиться в положении 'Park', несоблюдение этого требования может привести к повреждению механизма селектора.
