Ленд Ровер Фрилендер 1. Сальник вала привода заднего моста KV6, для стран Североамериканского рынка




Демонтаж


1. Поднимите переднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

2. Снимите нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

3. Снимите приёмную трубу системы выпуска.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Приёмная труба: страны Североамериканского рынка.

4. Слейте масло из раздаточной коробки.

РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: страны Североамериканского рынка.

5. Приподнимите одно заднее колесо, чтобы можно было вращать карданный вал для получения доступа к болтам.






6. Для облегчения последующей сборки нанесите на передний карданный вал метки положения.

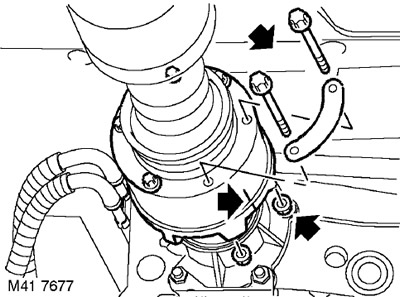

7. Отверните 6 гаек и снимите болты крепления карданного вала к ведущему фланцу раздаточной коробки.

8. Снимите карданный вал с ведущего фланца раздаточной коробки и привяжите его в стороне.

ВНИМАНИЕ: При извлечении трёхроликового шарнира из раздаточной коробки необходимо соблюдать осторожность. Чтобы не повредить чехол, его не нельзя полностью растягивать, корпус шарнира нужно беречь от ударов.

9. Отверните 2 гайки крепления кронштейна выпускной трубы к картеру вала привода заднего моста, снимите кронштейн.

10. Отверните гайку крепления теплозащитного экрана к раздаточной коробке.

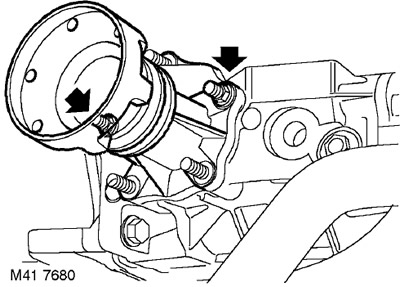

11. Отверните 2 оставшиеся гайки крепления картера вала привода заднего моста.

12. Снимите картер вала привода заднего моста.

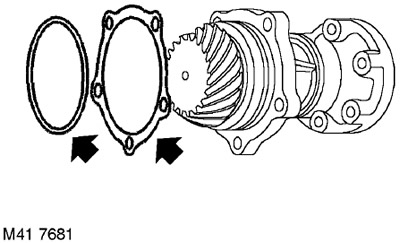

13. Снимите и утилизируйте кольцевое уплотнение.

14. Снимите и сохраните дистанционную шайбу.



Установка


1. Очистите картер вала привода заднего моста и привалочную поверхность на раздаточной коробке.

2. Отмойте дистанционную шайбу.

3. Установите дистанционную шайбу на раздаточную коробку.

4. Смажьте новое кольцевое уплотнение трансмиссионным маслом для раздаточной коробки и установите уплотнение в картер вала.

5. Установите картер вала привода заднего моста.

6. Установите кронштейн выпускной трубы и теплозащитный экран, наживите гайки и затяните их моментом 10 Нм.

7. Наживите гайку крепления теплозащитного экрана к раздаточной коробке и затяните её моментом 45 Нм.

8. Наживите оставшиеся гайки крепления картера и затяните все гайки. Момент затяжки 25 Нм.

9. Проверьте, чтобы привалочные поверхности фланца карданного вала и фланца вала привода заднего моста были чистыми.

10. Установите карданный вал на ведущий фланец раздаточной коробки так, чтобы совместились ранее нанесённые метки. Затяните гайки и болты моментом 42 Нм.

11. Установите приёмную трубу системы выпуска.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Приёмная труба: страны Североамериканского рынка.

12. Опустите заднее колесо и уберите домкрат.

13. Залейте масло в картер раздаточной коробки до требуемого уровня.

РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: страны Североамериканского рынка.

14. Установите на место нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

15. Уберите подпорки и опустите автомобиль.
