Ленд Ровер Фрилендер 1. Прокладки выпускного коллектора двигателя Td4: с автоматической коробкой




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Слейте из двигателя охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

3. Снимите клапанную крышку с прокладкой.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.

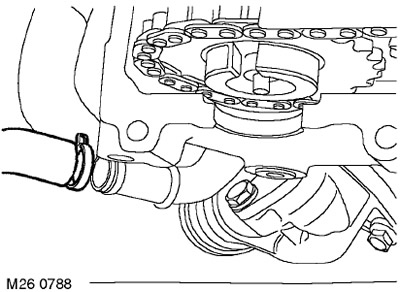

4. Отверните хомут и отсоедините шланг расширительного бачка от распределительной трубы системы охлаждения.

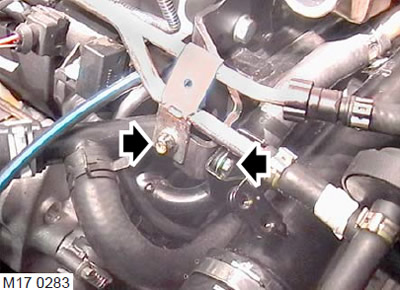

5. Отверните болт крепления топливной рампы к опорному кронштейну.

6. Отверните болт крепления выходного шланга турбокомпрессора к опорному кронштейну.

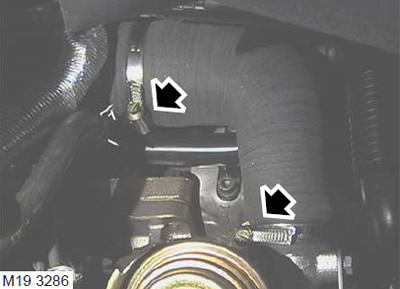

7. Ослабьте хомуты и снимите шланг с выходного патрубка турбокомпрессора.






8. Ослабьте хомут крепления трубки системы рециркуляции отработавших газов к теплообменнику и снимите хомут с теплообменника.

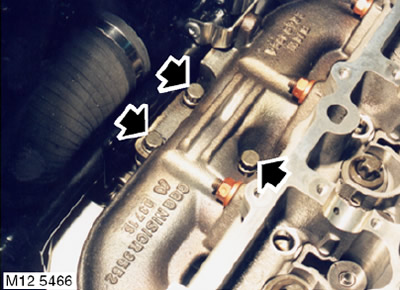

9. Отверните три болта крепления теплообменника охлаждения ОГ (системы рециркуляции) к головке цилиндров и к рыму.

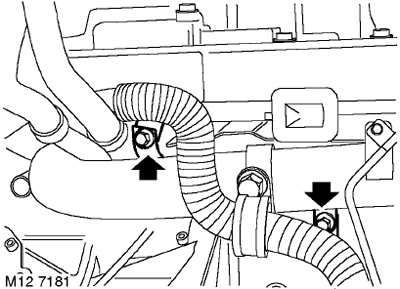

10. Отверните болт крепления выходного шланга турбокомпрессора к распределительной трубке системы охлаждения.

11. Отверните болт крепления выходного шланга турбокомпрессора к кронштейну на выпускном коллекторе.

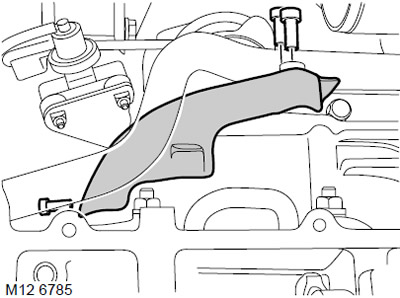

12. Отверните три болта крепления теплозащитного экрана к распределительной трубке системы охлаждения.

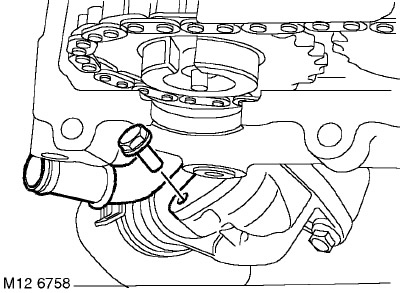

13. Отверните болт, снимите трубу системы охлаждения с корпуса термостата и утилизируйте прокладку.

14. Снимите теплозащитный экран.






15. Отверните 3 болта крепления турбокомпрессора к выпускному коллектору. Утилизируйте прокладку.

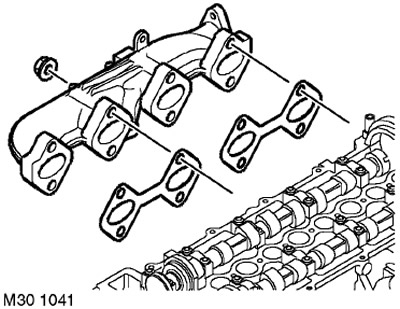

16. Отверните 8 гаек и снимите выпускной коллектор. Утилизируйте прокладки.



Установка


1. Протрите выпускной коллектор и ответную привалочную поверхность.

2. Установите выпускной коллектор на головку цилиндров, использовав новые прокладки.

3. Наверните гайки крепления выпускного коллектора и затяните их. Момент затяжки 24 Нм.

4. Установите турбокомпрессор на новую прокладку и затяните болты его крепления. Момент затяжки 50 Нм.

5. Протрите трубку системы рециркуляции отработавших газов и ответную привалочную поверхность.

6. Установите теплозащитный экран.

7. Протрите распределительную трубу системы охлаждения и ответные поверхности.

8. Поставьте новое уплотнение на распределительную трубу системы охлаждения, установите трубу на корпус термостата и затяните болт моментом 8 Нм.

9. Затяните болты крепления теплозащитного экрана. Момент затяжки 8 Нм.

10. Установите на место теплообменник системы рециркуляции ОГ и топливную рампу и затяните болты крепления. Момент затяжки 25 Нм.

11. Наденьте хомут крепления трубки перепуска ОГ и затяните винт.

12. Проложите выпускной шланг турбокомпрессора и закрепите его. Момент затяжки болтов М8 - 25 Нм, болтов М6 - 10 Нм.

13. Вверните болт крепления топливной рампы к опорному кронштейну и затяните его. Момент затяжки 10 Нм.

14. Присоедините шланг расширительного бачка к распределительной трубе и закрепите его хомутом.

15. Наденьте выходной воздушный шланг ТКР и затяните хомуты.

16. Установите клапанную крышку с прокладкой.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.

17. Присоедините "отрицательную" клемму аккумуляторной батареи.

18. Заполните систему охлаждения охлаждающей жидкостью.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
