Ленд Ровер Фрилендер 1. Прокладки выпускного коллектора: с механической коробкой двигателя Td4




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Слейте из двигателя охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

3. Снимите клапанную крышку с прокладкой.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.

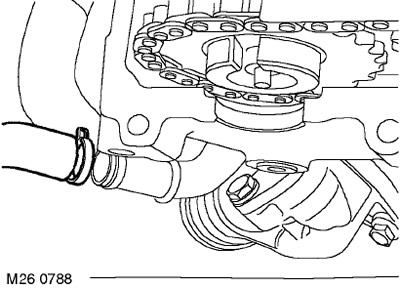

4. Отверните хомут и отсоедините шланг расширительного бачка от распределительной трубы системы охлаждения.

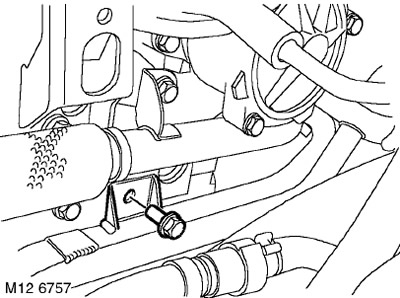

5. Отверните болт крепления топливной рампы к трубе системы охлаждения.

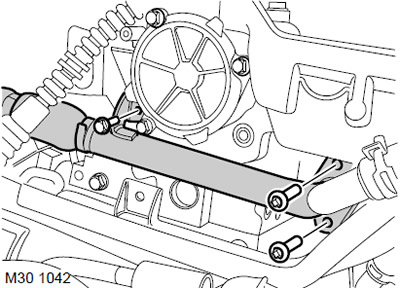

6. Отверните болты крепления трубы системы охлаждения к головке цилиндров.






7. Отверните болты крепления трубы системы охлаждения к выпускному коллектору.

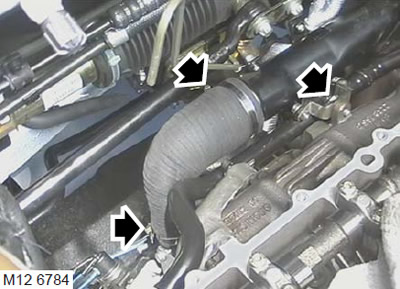

8. Ослабьте хомуты и снимите шланг с выходного патрубка турбокомпрессора.

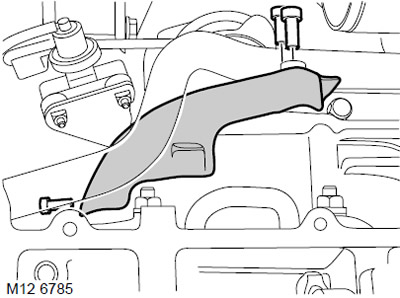

9. Отверните три болта крепления теплозащитного экрана к распределительной трубе системы охлаждения.

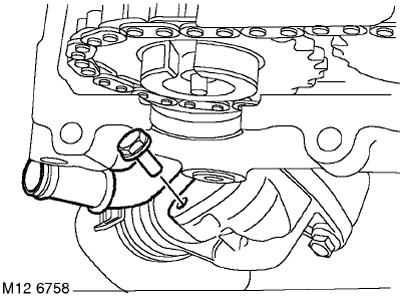

10. Отверните болт, снимите трубу системы охлаждения с корпуса термостата и утилизируйте прокладку.

11. Снимите теплозащитный экран.

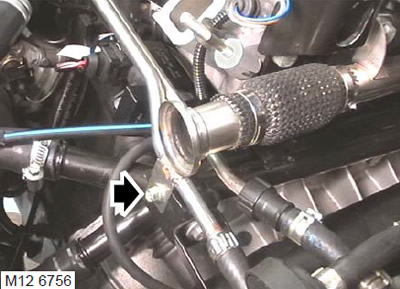

12. Ослабьте болт крепления трубки системы EGR к головке цилиндров.

13. Отверните 2 болта крепления трубки EGR к выпускному коллектору.

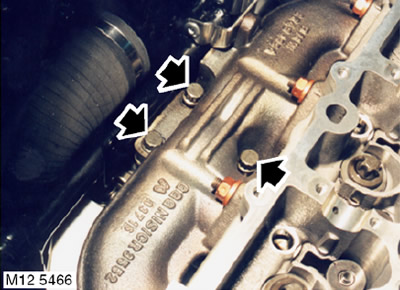

14. Отверните 3 болта крепления турбокомпрессора к выпускному коллектору. Утилизируйте прокладку.

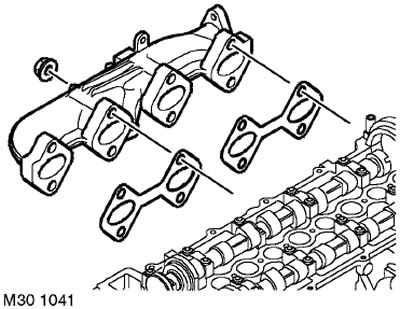

15. Отверните 8 гаек и снимите выпускной коллектор. Утилизируйте прокладки.



Установка


1. Протрите выпускной коллектор и ответную привалочную поверхность.

2. Установите выпускной коллектор на головку цилиндров, использовав новые прокладки.

3. Наверните гайки крепления выпускного коллектора и затяните их. Момент затяжки 24 Нм.

4. Установите турбокомпрессор на новую прокладку и затяните болты его крепления. Момент затяжки 50 Нм.

5. Протрите трубку системы рециркуляции отработавших газов и ответную привалочную поверхность.

6. Вверните болты крепления трубки EGR к коллектору и затяните их моментом 22 Нм.

7. Затяните болт крепления трубки EGR к головке цилиндров. Момент затяжки 20 Нм.

8. Установите теплозащитный экран.

9. Протрите распределительную трубу системы охлаждения и ответные поверхности.

10. Поставьте новое уплотнение на распределительную трубу системы охлаждения, установите трубу на корпус термостата и затяните болт моментом 8 Нм.

11. Затяните болты крепления теплозащитного экрана. Момент затяжки 8 Нм.

12. Затяните болты крепления распределительной трубы моментом 20 Нм.

13. Вверните болты крепления топливной рампы к распределительной трубе и затяните их. Момент затяжки 10 Нм.

14. Присоедините шланг расширительного бачка к распределительной трубе и закрепите его хомутом.

15. Наденьте выходной воздушный шланг ТКР и затяните хомуты.

16. Установите клапанную крышку с прокладкой.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.

17. Заполните систему охлаждения охлаждающей жидкостью.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

18. Присоедините "отрицательную" клемму аккумуляторной батареи.
