Ленд Ровер Фрилендер 1. Задняя секция выпускной системы двигателя Td4




Демонтаж


1. Поднимите заднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

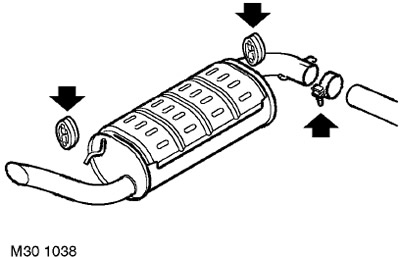

2. Ослабьте гайку хомута крепления трубы задней секции.

3. Отделите от задней секции 2 резиновые серьги подвески выпускной системы.

4. Снимите заднюю секцию.



Установка


1. Очистите соединяемые поверхности задней секции и средней секции выпускной системы.

2. Установите заднюю секцию и подвесьте её на резиновые серьги.

3. Затяните гайку хомута трубы задней секции моментом 55 Нм.

4. Уберите подпорки и опустите автомобиль.

















Ленд Ровер Фрилендер 1. Прокладки впускного коллектора двигателя Td4




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите воздушные шланги системы впуска.

СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Воздуховоды впускной системы.

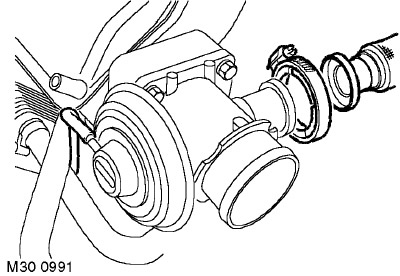

3. Отсоедините вакуумный шланг от клапана системы рециркуляции отработавших газов (EGR).

4. Ослабьте винт и снимите хомут крепления трубки системы рециркуляции отработавших газов к клапану системы (EGR).

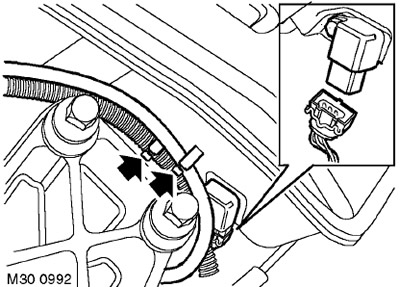

5. Освободите из хомутов на впускном коллекторе проводной жгут и топливные трубки магистрали обратного слива.

6. Отсоедините разъём от датчика давления наддува.

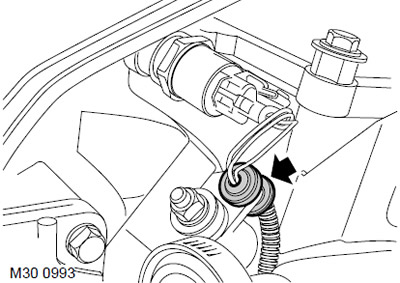

7. Снимите со впускного коллектора проходную втулку жгута датчика давления топлива.

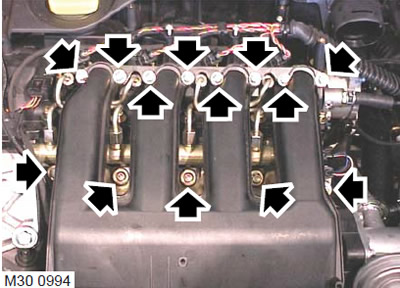

8. Отверните 9 болтов и 4 гайки крепления впускного коллектора.

9. Снимите впускной коллектор и утилизируйте его прокладки.



Установка


1. Протрите впускной коллектор и ответную привалочную поверхность.

2. Протрите фланец трубки перепуска ОГ и место её присоединения к клапану рециркуляции.

3. Установите на впускной коллектор новые прокладки.

4. Установите впускной коллектор и равномерно затяните крепления. Момент затяжки болтов М6 - 10 Нм, болтов М7 и гаек - 15 Нм.

5. Установите втулку на впускной коллектор.

6. Присоедините разъём к датчику давления наддува.

7. Закрепите шланги обратного слива топлива и проводной жгут в хомутах на впускном коллекторе.

8. Установите хомут стяжки трубок перепускного тракта системы EGR и затяните болт хомута моментом 10 Нм.

9. Присоедините вакуумный шланг к клапану рециркуляции.

10. Установите воздушные шланги впускной системы.

СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Воздуховоды впускной системы.

11. Присоедините "отрицательную" клемму аккумуляторной батареи.
